LEGRAND 0 307 00 Mode D'emploi

Colonnes et colonnettes. Colonnes et colonnettes.
Colonnes et colonnettes. Colonnes et colonnettes.
Réf 0 307 00
Le système de distribution DLP colonnes, colonnes mobiles,
demi-colonnes et colonnettes en PVC offre :
• la distribution et la protection des différents fils et câbles dans
une installation électrique
• des blocs colonnes équipés ou à équiper, des accessoires de
finition
• une structure interne en aluminium habillée de PVC (couvercles
galbés, capot de protection et capot de finition pour la colonnette)
• l'avantage de 1, 2, 3 ou 4 faces équipables (selon la référence)
• une distribution des courants en vertical avec l'arrivée dans des
conduits séparés des câbles courants forts et courants faibles
jusqu'au poste de travail.
• une alimentation par le plafond et/ou par le sol
• une adaptation sur des hauteurs de plafond différentes allant
jusqu'à 5000mm selon la référence grâce à la perche
télescopique.

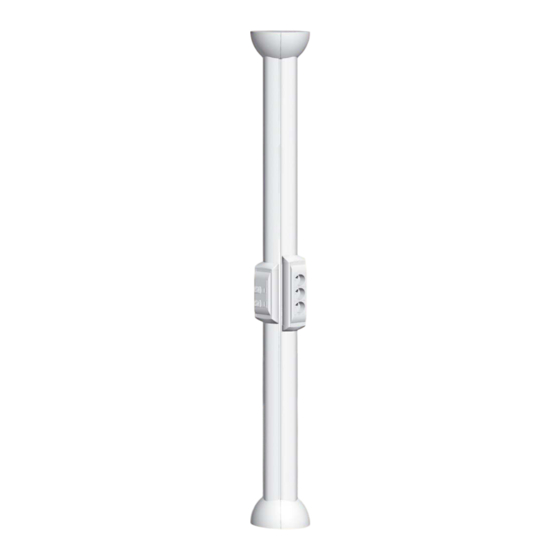

1. Colonne mobile réf. 0 307 00.
Fiche technique : F00385FR/01
Réf 0 307 03/07
Mise à jour le : 26/11/2014
87045 LIMOGES Cedex
Téléphone : 05 55 06 87 87 – Télécopie : 05 55 06 88 88
Référence(s) :
0 307 00/03/07/13/14/35/36/42.
0 310 40/41/42/43/48/60/61/62/63/65/66/67/69
Réf 0 307 42
1. Colonne mobile réf. 0 307 00 (suite)
La colonne mobile à équiper est composée de:
•d'une gaine TVVK souple type annelée blanche, spirale acier
ressort de 2000mm, diamètre 60mm d'une capacité de 4 câbles de
20mm de diamètre.
•d'un corps en aluminium de 2000mm composé de 4
compartiments
•de 4 couvercles galbés en PVC blanc de 1900mm
•d'un pied en PC gris RAL 7035 lesté de 4 poids de 3Kg d'acier
avec un encombrement total de 400mm.
• d'un sachet de connexion terre + visseries.
L'alimentation se fait par le plafond via la gaine souple.
Le rayon de déplacement de la colonne mobile est de 1,5m par
rapport au point d'alimentation.
Fixation dans un faux-plafond dont la hauteur ne doit pas excéder
3m.
La découpe du faux plafond doit être un trou de diamètre mini
105mm (cote maxi de la colonne) et de diamètre maxi 140mm (cote
du cache – recouvrement : 160 – 20 = 140)
Il est possible de monter une cloison réf. 0 308 53 à l'intérieur de
chaque compartiment.
SOMMAIRE SOMMAIRE SOMMAIRE SOMMAIRE
1 Colonne mobile
2 Colonnes et demi-colonnes 2 à 4
3 Colonnette
4 Accessoires
5 Blocs colonnes
6 Caractéristiques matières
Créée le : 26/06/08
PAGES
1 et 2
4
5
6 et 7
7
1 / 7
