RS100 SOLAR io
VORSICHT
• Schützen und isolieren Sie Kabel am Durchgang durch eine Metallwand mit einer Hülse oder Kabelummantelung.
• Fixieren Sie die Kabel, um zu verhindern, dass sie mit beweglichen Teilen in Kontakt kommen.
• Wenn der Antrieb im Freien eingesetzt und ein Versorgungskabel des Typs H05-VVF verwendet wird, muss dieses
in einem UV-beständigen Kabelrohr, zum Beispiel einem Kabelkanal, verlegt werden.
• Das Kabel des Antriebs lässt sich abziehen. Wenn es beschädigt wurde, muss es durch ein gleichartiges Kabel
ersetzt werden.
ACHTUNG
• Achten Sie darauf, dass das Stromversorgungskabel des Antriebs zugänglich bleibt: Es muss sich einfach
austauschen lassen.
• Verlegen Sie das Antriebskabel immer mit einer Schlaufe nach unten, um zu verhindern, dass Wasser in den
Antrieb läuft.

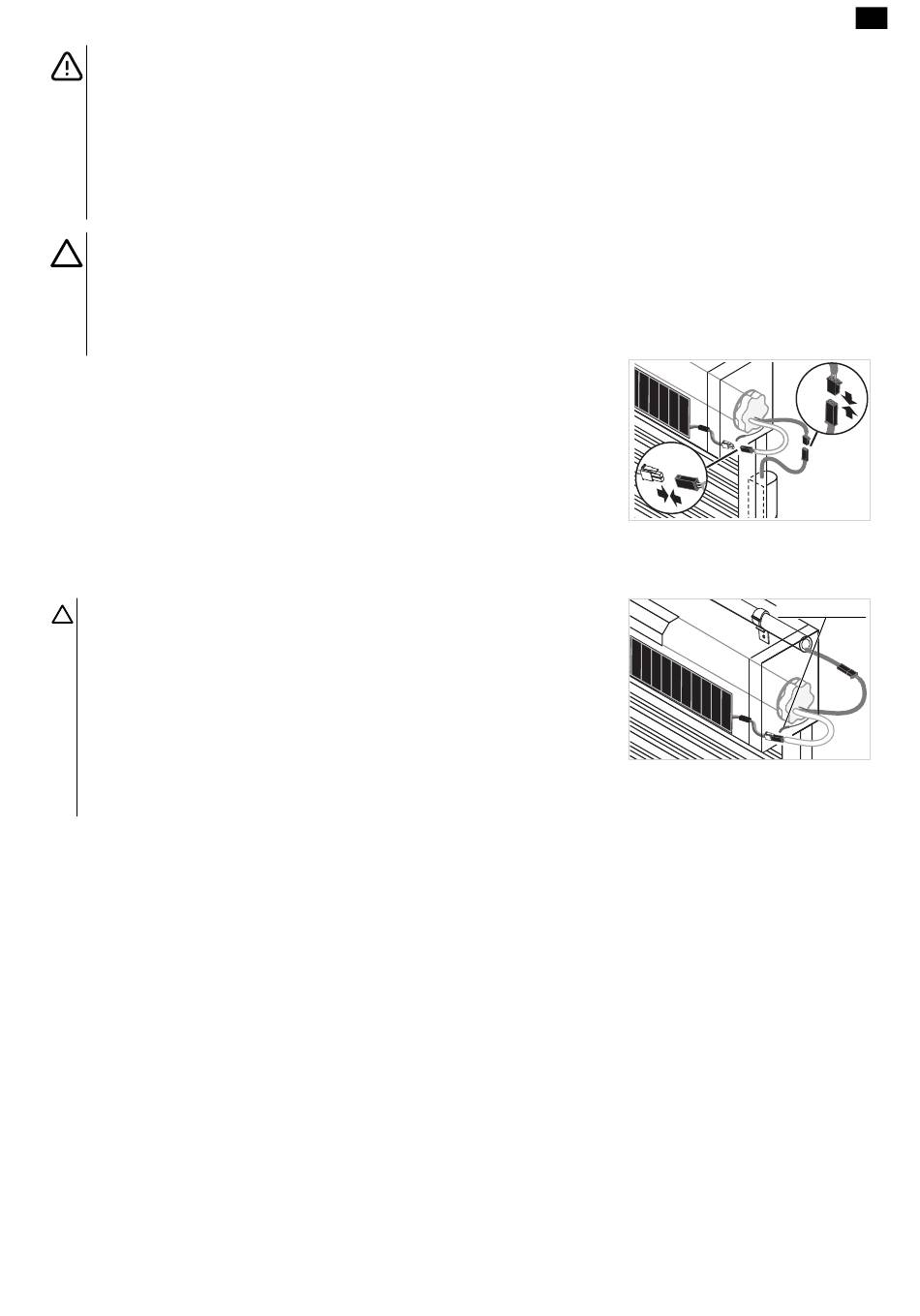

1] Verbinden Sie den 2-poligen Steckverbinder der Batterie (A) mit dem 2-
poligen Steckverbinder des schwarzen Antriebskabels (B).
2] Verbinden Sie den 2-poligen Steckverbinder des Solarpanels (C) mit dem 2-
poligen Steckverbinder des weißen Antriebskabels (D).
2.1.7.Installation der Antenne
ACHTUNG
• Die Antenne muss im Bereich zwischen dem Seitenteil und der Abweisscheibe
des Rollladens platziert werden.
• Die Antenne muss unbedingt vor beweglichen Teilen des Rollladens geschützt
werden.
• Die Antenne darf nicht gekürzt oder bearbeitet werden (Risiko einer
Veränderung der Funkreichweite).
• Für die optimale Funkleistung des Systems wird empfohlen, die Antenne nach
unten und von den Batteriestromkabeln weg weisend zu positionieren.
©
Copyright
2024 SOMFY ACTIVITES SA. All rights reserved.
B
A
C
D
Antenne
DE
35
