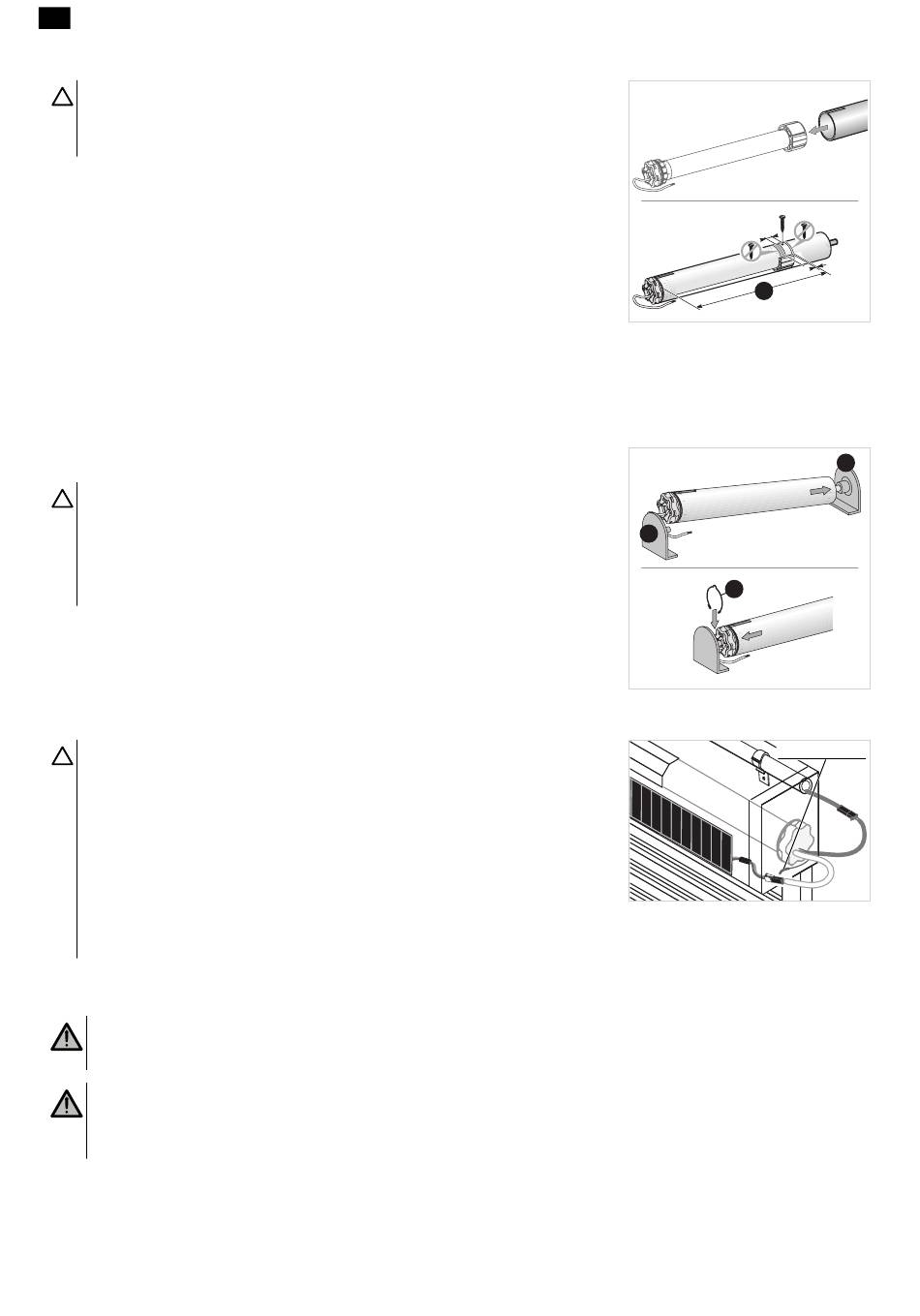

2.1.3.Montage von Antrieb/Welle
VORSICHT
Die selbstschneidenden Schrauben bzw. Blindnieten dürfen nicht auf dem
Antrieb, sondern nur auf dem Mitnehmer befestigt werden.
1] Schieben Sie den Antrieb in die Welle. Positionieren Sie bei einem
Präzisionsrohr die Ausklinkung auf dem Stift des Adapters.
2] Der Mitnehmer muss verdrehsicher in der Welle blockiert sein:
g Fixieren Sie die Welle mit 4 selbstschneidenden Schrauben (Ø 5 mm) oder
4 Stahl-Blindnieten (Ø 4,8 mm) am Mitnehmer, wobei für die Schrauben/
Blindnieten folgende Abstände einzuhalten sind: zwischen 5 und 15 mm
bis zur Außenkante des Mitnehmers unabhängig von der verwendeten
Welle.
g Bei einer Welle ohne glatte Innenseite können Sie auch einen
Mitnehmerstopp verwenden.
2.1.4.Installation von Antrieb/Welle
Befestigen Sie Walzenkapsel an der Welle.
ACHTUNG
• Der Behang darf zwischen den Lagern nicht eingezwängt sein.
• Vergewissern Sie sich, dass die Wellen-Antriebs-Einheit am Gegenlager
verriegelt ist. Damit wird verhindert, dass sich die Wellen-Antriebs-Einheit
vom Gegenlager löst.
1] Bringen Sie die Wellen-Antriebs-Einheit am Gegenlager (f) und am
Antriebslager (g) an.
2] Bringen Sie, je nach Art des Lagers, den Federring (h) an.
2.1.5.Installation der Antenne
ACHTUNG
• Die Antenne muss im Bereich zwischen dem Seitenteil und der Abweisscheibe
des Rollladens platziert werden.
• Die Antenne muss unbedingt vor beweglichen Teilen des Rollladens geschützt
werden.
• Die Antenne darf nicht gekürzt oder bearbeitet werden (Risiko einer
Veränderung der Funkreichweite).
• Für die optimale Funkleistung des Systems wird empfohlen, die Antenne nach
unten und von den Batteriestromkabeln weg weisend zu positionieren.
2.1.6.Verkabelung
WARNUNG
Beachten Sie die Norm NF C 15-100 für Elektroinstallationen.
WARNUNG
Zur Gewährleistung der elektrischen Sicherheit muss dieser Antrieb der Klasse III stets mit Sicherheitskleinspannung
(SELV) betrieben werden.
