PRÉCAUTION

• Les câbles traversant une paroi métallique doivent être protégés et isolés par un manchon ou un fourreau.

• Attacher les câbles pour éviter tout contact avec une partie en mouvement.

• Si la motorisation est utilisée en extérieur, et si le câble d'alimentation est de type H05 VVF, alors installer le câble

dans un conduit résistant aux UV, par exemple sous goulotte.

• Le câble de la motorisation est amovible. S'il est endommagé, le remplacer à l'identique.

ATTENTION

• Laisser le câble d'alimentation de la motorisation accessible : il doit pouvoir être remplacé facilement.

• Toujours faire une boucle sur le câble d'alimentation pour éviter la pénétration d'eau dans la motorisation.

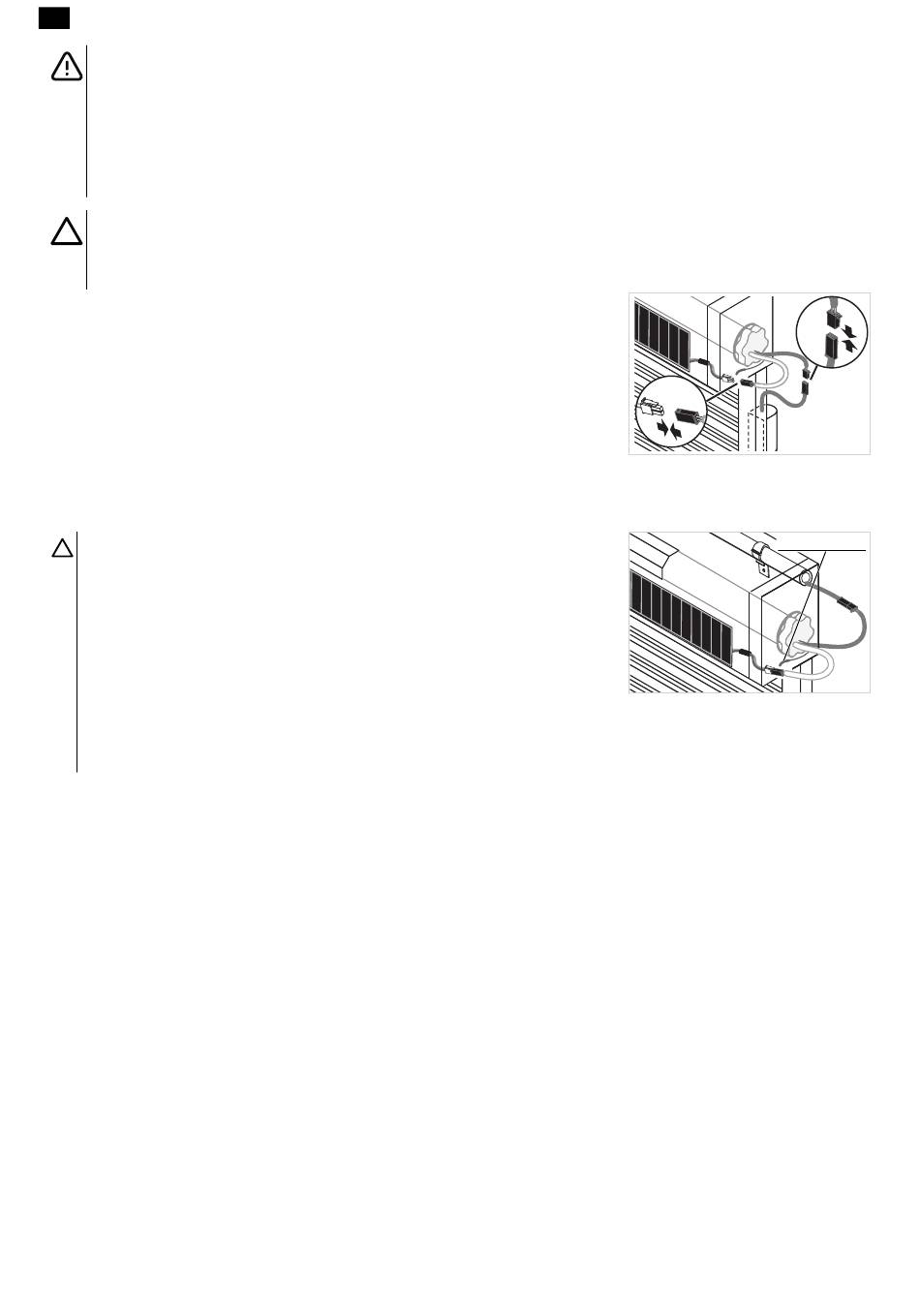

1] Câbler le connecteur 2 broches (A) de la batterie avec le connecteur 2 broches

(B) du câble noir de la motorisation.

2] Câbler le connecteur 2 broches (C) du panneau solaire avec le connecteur 2

broches (D) du câble blanc de la motorisation.

2.1.7.Mise en place de l'antenne

ATTENTION

• L'antenne doit être placée à l'intérieur du caisson ou entre la flasque du volet

roulant et la joue intérieure du caisson.

• L'antenne doit impérativement être protégée des parties mobiles du volet

roulant.

• Ne jamais couper ni autrement dégrader l'antenne (risque d'altération de la

portée des ondes radio).

• Pour des performances optimales du système radio, il est recommandé

d'orienter l'antenne vers le bas et de la placer à l'écart des câbles

d'alimentation de la batterie.

RS100 SOLAR io

Antenne
