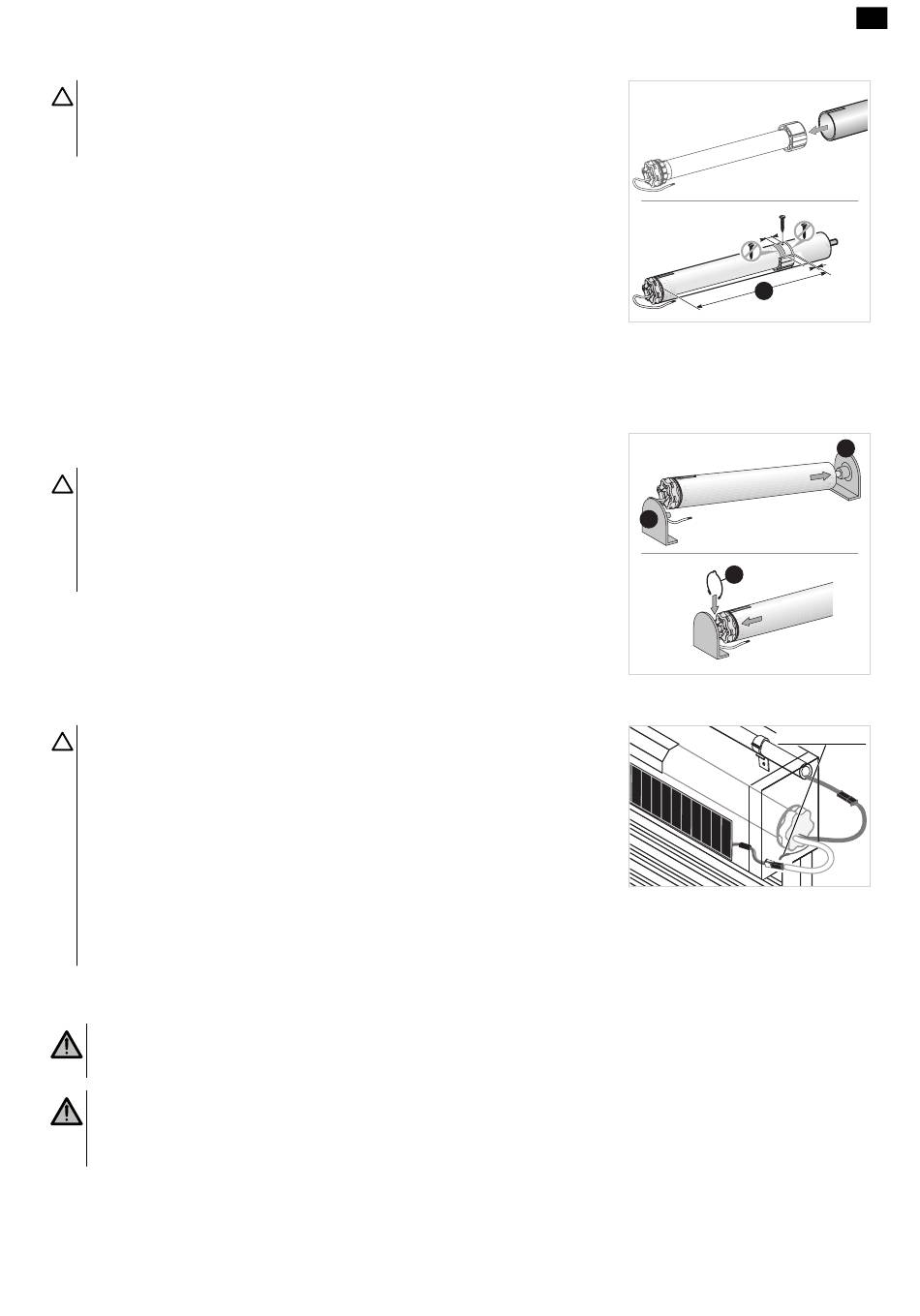

2.1.3.Assemblage motorisation-tube
PRÉCAUTION
Les vis ou les rivets pop ne doivent pas être fixés sur la motorisation, mais
uniquement sur la roue.
1] Glisser la motorisation dans le tube d'enroulement. Pour les tubes
d'enroulement lisses à l'intérieur, positionner l'encoche découpée sur l'ergot
de l'anneau.
2] La roue de la motorisation doit être bloquée en translation dans le tube
d'enroulement :
g Soit en fixant le tube d'enroulement sur la roue à l'aide de 4 vis parker Ø5
mm ou 4 rivets pop acier Ø4,8 mm placés entre 5 et 15 mm de l'extrémité
extérieure de la roue, quel que soit le tube d'enroulement.
g Soit par l'utilisation d'un stop roue, pour les tubes non lisses.
2.1.4.Installation de l'ensemble motorisation+tube
Fixer l'embout de tube sur le tube d'enroulement.
ATTENTION
• Le produit motorisé ne doit pas être comprimé entre les supports.
• S'assurer que l'ensemble tube-motorisation est verrouillé sur le support
embout. Cette opération permet d'éviter à l'ensemble motorisation-tube de
sortir de la fixation du support embout.
1] Monter et fixer l'ensemble tube-motorisation sur le support embout (f) et sur
le support motorisation (g).
2] Suivant le type de support, mettre l'anneau d'arrêt (h) en place.
2.1.5.Mise en place de l'antenne
ATTENTION
• L'antenne doit être placée à l'intérieur du caisson ou entre la flasque du volet
roulant et la joue intérieure du caisson.
• L'antenne doit impérativement être protégée des parties mobiles du volet
roulant.
• Ne jamais couper ni autrement dégrader l'antenne (risque d'altération de la
portée des ondes radio).
• Pour des performances optimales du système radio, il est recommandé
d'orienter l'antenne vers le bas et de la placer à l'écart des câbles
d'alimentation de la batterie.
2.1.6.Câblage
AVERTISSEMENT
Respecter la norme NF C 15-100 en matière d'installations électriques.
AVERTISSEMENT
Pour garantir la sécurité électrique, cette motorisation doit obligatoirement être alimentée par une source de tension
« TBTS » (Très Basse Tension de Sécurité).
©
