SOMFY RS100 SOLAR io Notice page 33

RS100 SOLAR io
HINWEIS

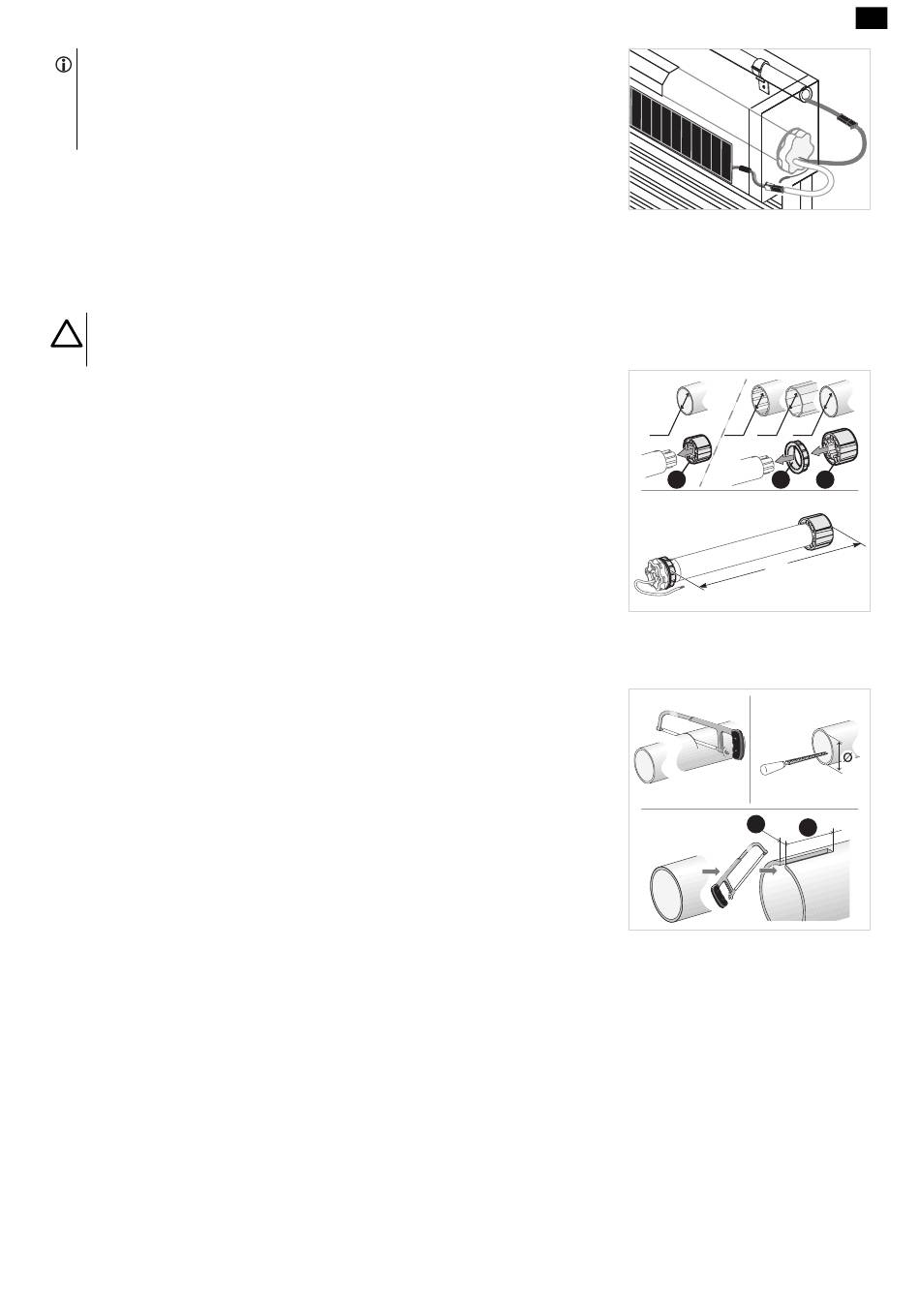

Installationsempfehlungen:
Die drei Komponenten, aus denen das System besteht, müssen auf derselben
Seite des Rollladens installiert werden.
2.1.Montage
2.1.1.Vorbereitung des Antriebs
ACHTUNG
RS100 SOLAR io : Achten Sie darauf, dass der Innendurchmesser der Welle mindestens 47 mm beträgt.
1] Montieren Sie die erforderlichen Ausrüstungsteile, um den Antrieb in die Welle
einzusetzen:
ð Montieren Sie dazu entweder nur den Mitnehmer (a) am Antrieb
ð oder den Adapter (b) und den Mitnehmer (c) am Antrieb.
2] Messen Sie die Länge (L) zwischen dem Innenrand des Antriebskopfes und
dem äußersten Ende des Mitnehmers.
2.1.2.Vorbereitung der Welle (bei Rundwellen)
1] Schneiden Sie die Welle auf die gewünschte Länge zu, je nach Behang.
2] Entgraten Sie die Welle und entfernen Sie die Späne.
3] Versehen Sie Wellen, die auf der Innenseite glatt sind, mit einer Ausklinkung
mit folgenden Maßen:
g RS100 SOLAR io: l = 4 mm, L = 28 mm.
©
