Désignation des pièces et leur Fonction

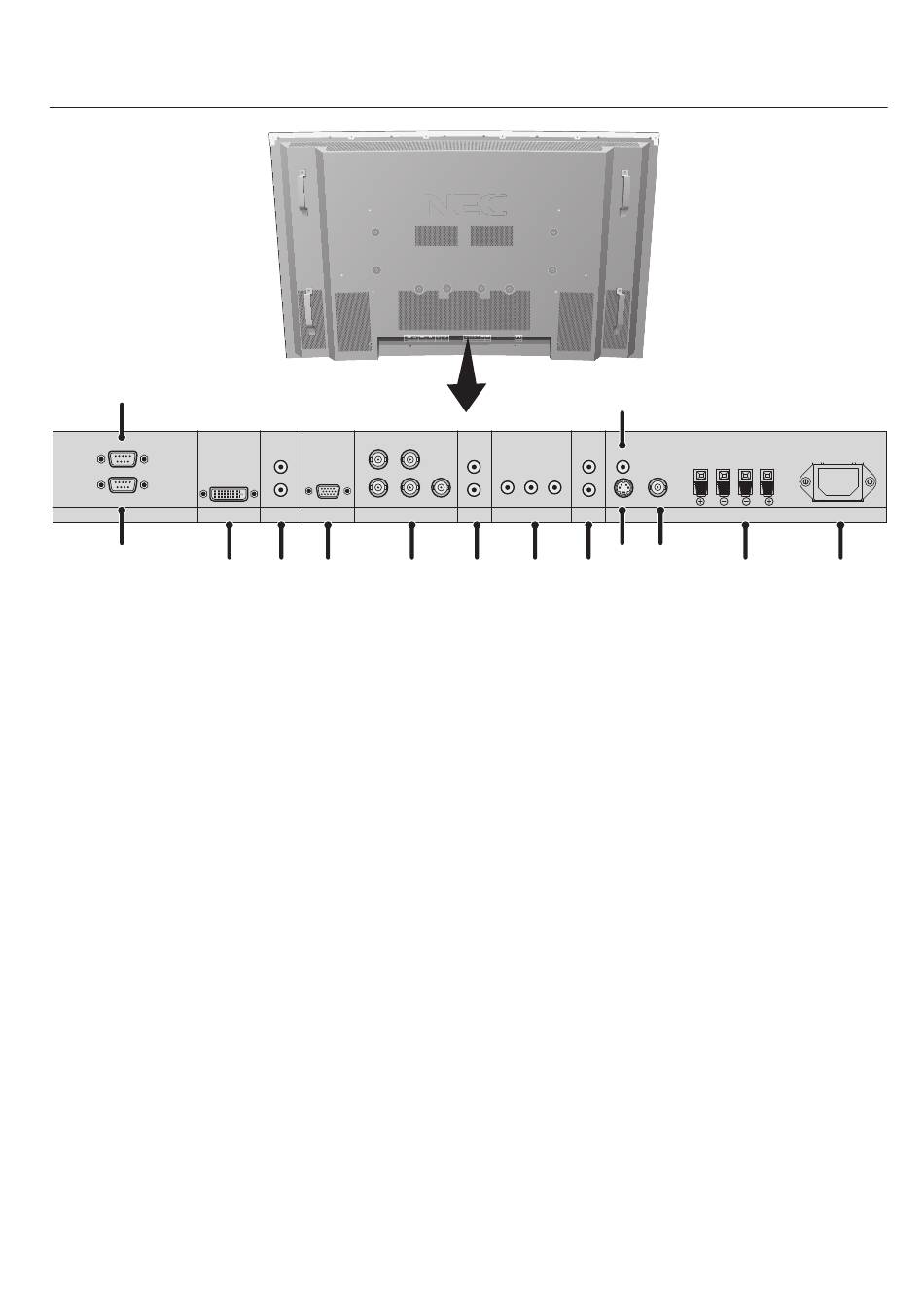

Panneau des Ports
1
OUT
IN
EXTERNAL CONTROL
DVI
2
1) SORTIE DE CONTROLE EXTERNE (D-Sub 9-broches)
Connexion de la sortie RS-232C avec un deuxième moniteur.
2) ENTREE DE CONTROLE EXTERNE (D-Sub 9-broches)
Connexion de l' e ntrée RS-232C vers un équipement externe
comme un PC afin de piloter les fonctions RS-232C.
3) DVI
Entrée des signaux RVB numériques provenant d'un
ordinateur ou d'un périphérique HDTV équipé d'une sortie
RVB numérique.
4) AUDIO3
Entrée du signal audio à partir d'un équipement externe
comme un ordinateur, un magnétoscope ou un lecteur DVD.
5) VGA (Mini D-sub 15 broches)
Entrée ou sortie analogique d'un ordinateur.
Pour un fonctionnement correct, sélectionnez "SELECT D-
SUB" dans le menu OSD OPTION1.
6) RGBHV/DVD/HD2
RGBHV: Entrée des signaux RVB depuis un équipement
RVB.
Un signal Sync-on-Green peut être connecté via le
connecteur G.
DVD/HD2 : Connexion d'un équipement tel qu'un lecteur
DVD, un périphérique HDTV ou un décodeur.
Cette entrée peut être utilisée avec une source RVB ou une
source composant.
Pour un fonctionnement correct, sélectionnez "SELECT
BNC " dans le menu OSD OPTION1.
7) AUDIO2
Entrée du signal audio à partir d'un équipement externe
comme un ordinateur, un magnétoscope ou un lecteur DVD.
HD
R
L
R/Cr/Pr
(MONO)
AUDIO3
VGA
RGBHV / DVD/HD2
3
4
5
VD
R
L
G/Y
B/Cb/pb
Y
Cr/Pr Cb/Pb
(MONO)
AUDIO2
DVD/HD1
AUDIO1
6
7
8
8) DVD/HD1 :
Connexion d'un équipement tel qu'un lecteur DVD, un
périphérique HDTV ou un décodeur.
9) AUDIO1
Entrée du signal audio à partir d'un équipement externe
comme un ordinateur, un magnétoscope ou un lecteur DVD.
10) Entrée S-Vidéo
Entrée S-Vidéo.
11) VIDEO1
Entrée ou sortie vidéo composite.
12) VIDEO2
Entrée vidéo composite.
13) Connecteur pour Haut-parleurs externes (G et D)
Connexion avec les haut-parleurs optionnels. Sortie du
signal audio depuis AUDIO 1, 2, et 3 vers les haut-parleurs
externes.
REMARQUE: Le connecteur pour Haut-parleur est de 8W + 8W
(8 ohms).
14) ENTREE CA
Connexion avec le cordon d'alimentation fourni.
Informations:
Pour les connexions Y/Cb/Cr, utilisez les ports DVD/HD1 ou
DVD/HD2.
Pour réaliser les connexions SCART, trois méthodes sont
disponibles:
SCART1: Connexion R/V/B sur les ports DVD/HD2 et
connexion de sync. composite avec le port HD.
SCART2: Connexion R/V/B avec les ports DVD/HD2 et
connexion de sync. composite avec le port VIDEO1.
SCART3: Connexion R/V/B + sync. composite avec le
port VGA.
Français-0
