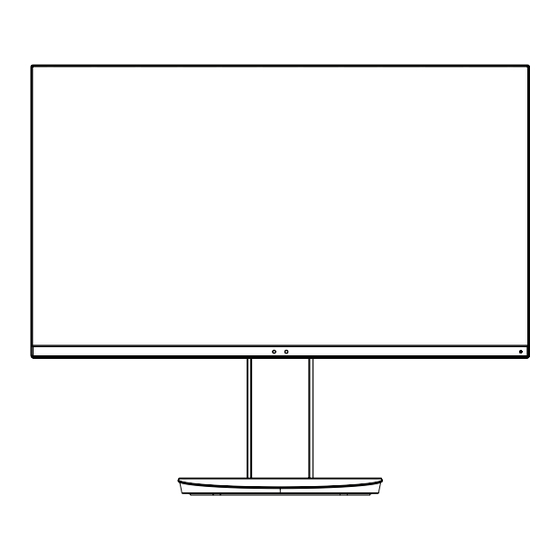

- Page 1 Moniteur de bureau MultiSync EA271Q Manuel de l’utilisateur MODÈLE : EA271Q, EA271Q-BK Ces instructions peuvent également concerner certains des modèles ci-dessus. Le nom de votre modèle est indiqué sur l’étiquette se trouvant à l’arrière du moniteur.
-
Page 2: Table Des Matières
Sommaire AVERTISSEMENT ........................Français-1 ATTENTION ..........................Français-1 Informations sur l’enregistrement ....................Français-2 Conseils d’utilisation ........................Français-3 Consignes de sécurité et d’entretien ..................Français-3 Ergonomie ..........................Français-4 Nettoyage de l’écran à cristaux liquides (LCD) ..............Français-4 Nettoyage du boîtier ......................Français-4 Noms et fonctions des pièces ......................Français-5 Démarrage rapide ........................Français-6 ControlSync ..........................Français-11 Connexion de plusieurs moniteurs via DisplayPort ..............Français-13 Commandes ..........................Français-14... -
Page 3: Avertissement
ATTENTION : utilisez le cordon d’alimentation fourni avec ce moniteur comme indiqué dans le tableau ci-dessous, et en employant la prise adaptée. Si aucun ne l’a été, contactez NEC. Dans tous les cas, utilisez celui dont le connecteur est adapté à... -
Page 4: Informations Sur L'enregistrement
AVERTISSEMENT : la FCC américaine (Federal Communications Commission, ou « Commission fédérale des communications ») interdit d’apporter des modifications à l’unité, SAUF celles indiquées dans ce manuel par NEC Display Solutions of America, Inc. Le non-respect de cette réglementation peut annuler votre droit d’utiliser cet équipement. -
Page 5: Conseils D'utilisation
Conseils d’utilisation Consignes de sécurité et d’entretien POUR UN FONCTIONNEMENT OPTIMAL, VEUILLEZ RESPECTER LES INDICATIONS SUIVANTES SUR LE RÉGLAGE ET L’UTILISATION DU MONITEUR COULEUR : AVERTISSEMENT • N’OUVREZ JAMAIS LE BOÎTIER DU MONITEUR. Aucune pièce interne ne peut être réparée par l’utilisateur et l’ouverture ou la dépose des capots peut vous exposer à... -
Page 6: Ergonomie
être mis hors tension pendant une heure pour effacer l’image. REMARQUE : comme avec tous les équipements d’affichage personnels, NEC DISPLAY SOLUTIONS recommande de configurer un économiseur s’initialisant à chaque fois que l’écran est en veille, ou d’éteindre le moniteur lorsqu’il n’est pas utilisé. -
Page 7: Noms Et Fonctions Des Pièces
Noms et fonctions des pièces Panneau de commande Voyant Bouton d’alimentation Boutons de commande Reportez-vous à la section Commandes (page 14). Panneau des connexions Prise d’entrée CA Port USB-C Permet de connecter le cordon d’alimentation fourni avec le Permet de connecter un équipement externe compatible, moniteur. -
Page 8: Démarrage Rapide
Démarrage rapide Pour obtenir des informations relatives au contenu, consultez la fiche fournie dans l’emballage. Pour fixer la base au socle du moniteur LCD : 1. Placez le moniteur face vers le bas sur une surface non abrasive (Figure 1). 2. - Page 9 3. Placez les mains de chaque côté du moniteur pour l’incliner au maximum et relever l’écran au plus haut. 4. Branchez tous les câbles aux prises appropriées (Figure C.1). Lorsque vous utilisez un câble USB, branchez la prise de type B au port montant USB situé sur le côté arrière droit du moniteur, et la prise de type A au port descendant de l’ordinateur (Figure C.1a).
-
Page 10: Support Ajustable Et Pivotable
7. Connectez le cordon d’alimentation à la prise de courant. REMARQUE : reportez-vous à la section ATTENTION de ce manuel pour sélectionner le cordon d’alimentation CA adapté. 8. Allumez le moniteur en appuyant sur le bouton d’alimentation situé à l’avant, puis faites de même avec l’ordinateur (Figure E.1). -
Page 11: Installation Du Bras Flexible
Installation du bras flexible Ce moniteur LCD est conçu pour être utilisé avec un bras flexible. Contactez NEC pour obtenir des informations supplémentaires. Pour préparer le moniteur en vue d’un autre montage : • Suivez les instructions du fabricant pour le montage de l’écran. -
Page 12: Montage Du Bras Flexible
Montage du bras flexible Ce moniteur LCD est conçu pour être utilisé avec un bras flexible. 1. Suivez les instructions indiquées dans la section Comment retirer le support du moniteur à des fins de montage. 2. À l’aide de 4 vis conformes aux spécifications ci-dessous, fixez le bras au moniteur (Figure F.1). Rondelle de blocage 12 mm Rondelle plate... -
Page 13: Controlsync
ControlSync Le branchement par câble ControlSync permet de contrôler simultanément tous les moniteurs secondaires connectés à un principal. S’il n’est question que d’un seul moniteur secondaire, utilisez la fonction REGLAGE INDIVIDUEL (reportez-vous à page 23). Réglage de l’ensemble des sous-moniteurs (réglage synchronisé) : •... - Page 14 Il est possible de contrôler les paramètres suivants avec ControlSync : Réglage synchronisé Réglage individuel OUTILS ECO LUMINOSITE* CONTRASTE ECO MODE LUMINOSITE AUTO. NIVEAU DE NOIR REGLAGE MODE EXTINCTION REGLAGE CAPTEUR (REGLAGE MODE EXTINCTION) DEBUT MODE EXTINCTION CAPTEUR DE PRESENCE PARAMETRE CAPTEUR HUMAIN DEBUT CAPTEUR DE PRESENCE DV MODE...
-
Page 15: Connexion De Plusieurs Moniteurs Via Displayport
Connexion de plusieurs moniteurs via DisplayPort Vous pouvez relier les moniteurs les uns aux autres à l’aide de leurs entrées et sorties DisplayPort. Afin d’utiliser des moniteurs connectés en mode MST (Multi-Stream Transport), l’option SORTIE DP MULTISTREAM doit être définie sur AUTO pour chacun. Modifiez le réglage applicable au dernier moniteur connecté à l’ordinateur. Si les autres moniteurs n’affichent pas d’image, éteignez celui-ci, puis rallumez-le. -
Page 16: Commandes
Commandes Fonctionnement des touches de commande OSD situées sur l’avant du moniteur : 1 Capteur de lumière ambiante Détecte le niveau de lumière ambiante et la présence d’un utilisateur, permettant ainsi au Détecteur de présence moniteur d’ajuster différents paramètres pour un affichage plus agréable à l’œil. Ne placez rien sur ce capteur. - Page 17 OUTILS ÉCO LUMINOSITE Règle la luminosité globale de l’image et du fond de l’écran. Si le ECO MODE est défini sur 1 ou 2, une barre de BILAN CARBONE s’affiche. CONTRASTE Règle la luminosité globale de l’image et du fond de l’écran au niveau du signal d’entrée. REMARQUE : les options CONTRASTE et DV MODE peuvent être ajustées pour toutes les commandes de contrôle des couleurs, à...
- Page 18 CAPTEUR DE PRESENCE Le capteur est en mesure de détecter le mouvement d’une personne à l’aide de la fonction CAPTEUR DE PRESENCE. Cette dernière offre trois réglages : ARRET : la fonction est désactivée. 1 (ATTENTE) : si aucune personne n’est détectée pendant une période donnée, le moniteur passe automatiquement en mode de luminosité...
- Page 19 SUR-BALAYAGE (entrée HDMI uniquement) Certains formats vidéo peuvent nécessiter différents modes de numérisation pour un meilleur affichage de l’image. MARCHE : la taille de l’image est supérieure à la taille pouvant être affichée. Le bord de l’image apparaît coupé. L’écran affiche environ 95 % de l’image. ARRET : la taille de l’image reste dans la zone d’affichage.
- Page 20 Outils VOLUME Contrôle le volume des haut-parleurs ou des écouteurs. Pour mettre les haut-parleurs en sourdine, appuyez sur la touche /RESET (REINIT). ENTREE SON Permet de sélectionner une source d’entrée. Lorsque l’option IMAGE MULTI est désactivée : Le mode ENTREE SON, HDMI, DISPLAYPORT ou USB-C peut être sélectionné. Lorsque l’option IMAGE MULTI est définie sur GAUCHE ou DROITE : GAUCHE : le son associé...
- Page 21 MOTIF DE L’IMAGE Lorsque l’option Gauche ou Droite est choisie en mode IMAGE MULTI, la taille de l’image peut être sélectionnée. AUTO : permet d’afficher 2 écrans en fonction des paramètres RESOLUTION D’ENTREE et EXPANSION associés à l’écran principal (réglable) sélectionné en mode MULTI-IMAGE. CENTRE : permet de diviser 2 écrans à...
-
Page 22: Prereglage Usine
PREREGLAGE USINE Le fait de sélectionner l’option Préréglage usine vous permet de réinitialiser toutes les commandes OSD par défaut, à l’exception des paramètres LANGUE, VERROUILLAGE OSD, ainsi que ceux relatifs à l’affichage multiple. Appuyez sur la touche /RESET (REINIT) pour réinitialiser les paramètres individuels. Outils du MENU LANGUE Permet de sélectionner la langue de l’OSD. -
Page 23: Affichages Multiples
TOUCHE DE RACCOURCI Lorsqu’elle est activée, les options LUMINOSITE, VOLUME, SELECTION USB et IMAGE MULTI peuvent être ajustées sans accéder au menu OSD. MARCHE : LUMINOSITE : appuyez sur la touche HAUT pour accéder au sous-menu de réglage de la luminosité. VOLUME : appuyez sur la touche BAS pour accéder au sous-menu de réglage du volume. - Page 24 Attribuez le numéro 1 au moniteur principal, puis configurez les autres (les moniteurs secondaires) en suivant l’ordre indiqué ci-dessous. Exemple d’installation et numéro des moniteurs 7 8 9 4 5 6 4 5 6 1 2 3 1 2 3 ECRANS H 3 ECRANS H 3 ECRANS V 3...
-
Page 25: Informations Éco
REGLAGE INDIVIDUEL MARCHE : permet de contrôler un moniteur secondaire par le biais du moniteur principal. Lorsque cette option est activée, les opérations effectuées sur le moniteur principal sont reproduites dans le menu OSD du sous-moniteur. Pour désactiver l’option REGLAGE INDIVIDUEL, appuyez simultanément sur les touches SELECT et EXIT. REMARQUE : connectez les moniteurs à... -
Page 26: Utilisation De La Fonction Mode Image
Paramètres médicaux pour l’imagerie à rayons X. Paramètre conforme à la norme DICOM pour la fonction GSDF (Grayscale Standard Display Function). PROGRAMMABLE Pour les paramètres de calibrage du matériel par les logiciels NEC Display Solutions (certains paramètres OSD sont désactivés). Français-24... -
Page 27: Spécifications
Spécifications Caractéristiques du moniteur MultiSync EA271Q Commentaires Module LCD Diagonale : 68,47 cm Matrice active, affichage à cristaux liquides (LCD) à Dimensions de l’image visible : 68,47 cm film transistor fin (TFT) ; pas 0,233 mm ; luminance de Résolution native (en pixels) :... -
Page 28: Résolutions Prises En Charge
Résolutions prises en charge Résolution Fréquence verticale Remarques 70 Hz 60/67/72/75 Hz 60 Hz 50 Hz 56/60/72/75 Hz 1 024 60/70/75 Hz 1 280 50/60 Hz 1 280 60/75 Hz 1 280 1 024 60/75 Hz 1 440 60 Hz 1 600 1 200 60 Hz... -
Page 29: Caractéristiques
CO2, Édition 2008). Ce moniteur a un contenu carbone de production d’environ 63,2 kg. Remarque : l’empreinte carbone est calculée à l’aide d’un algorithme unique développé exclusivement par NEC. Les données spécifiées sont considérées comme valides lors de l’impression du manuel. NEC se réserve le droit de modifier ces dernières. Français-27... -
Page 30: Résolution Des Problèmes
être mis hors tension pendant une heure pour effacer l’image. REMARQUE : comme pour tous les équipements d’affichage personnels, NEC DISPLAY SOLUTIONS recommande d’utiliser à intervalles réguliers un économiseur d’écran animé chaque fois que l’écran est en veille, ou d’éteindre le moniteur lorsqu’il n’est pas utilisé. - Page 31 Vérifiez l’option ROTATION DE l’OSD. L’appareil USB-C ne fonctionne pas • Reportez-vous au site Web de NEC Display Solutions pour consulter les informations relatives aux câbles et périphériques USB-C testés. Le message « Avertissement : retirez le câble USB-C » s’affiche •...
-
Page 32: Capteur De Présence
Capteur de présence La fonction Capteur de présence permet de réduire la consommation d’énergie. Le CAPTEUR DE PRESENCE peut être paramétré comme suit : MODE REGLAGE DU CAPTEUR DE PRESENCE Aucune personne détectée devant le moniteur ATTENTE LUMINOSITE 0 % MODE VEILLE Mode d’économie d’énergie Fonctionnement du capteur de présence... -
Page 33: Réglage De L'affichage Multiple
Réglage de l’affichage multiple Exemple de configuration ECRANS V 3 et ECRANS H 3 (voir page 22): 1. Appuyez sur la touche MENU/EXIT pour afficher le menu OSD. 2. Utilisez les touches GAUCHE/DROITE afin de sélectionner l’option AFFICHAGES MULTIPLES. 3. Utilisez les touches BAS/HAUT afin de sélectionner l’option ECRANS H, et les touches GAUCHE/DROITE afin de sélectionner l’option ECRANS H 3. -
Page 34: Utilisation De La Fonction Controlsync Avec Plusieurs Écrans
Utilisation de la fonction ControlSync avec plusieurs écrans Pour régler les moniteurs secondaires à partir du moniteur principal, employez les touches de commande de ce dernier. Veillez donc à ce que le moniteur principal soit toujours accessible. Mise en place d’une configuration multi-écrans Lors de l’utilisation prolongée d’une configuration multi-écrans, les écrans peuvent légèrement s’élargir en raison des changements de température. -
Page 35: Utilisation De La Fonction Luminosité Auto
Utilisation de la fonction Luminosité auto La luminosité de l’écran LCD peut être augmentée ou diminuée selon la luminosité ambiante. Si la luminosité est élevée, le moniteur se règle en conséquence. C’est également le cas si la luminosité est faible. Ceci permet un meilleur visionnage. CONFIGURATION Suivez les procédures suivantes pour sélectionner la plage de luminosité... -
Page 36: Utilisation De La Fonction Image Multi
Utilisation de la fonction IMAGE MULTI Ce moniteur peut afficher des écrans divisés à partir de deux sources, comme indiqué à la page REMARQUE : consultez les sections IMAGE MULTI à la page 18 et MOTIF DE L’IMAGE à la page Les réglages LUMINOSITE et ENTREE SON sont les mêmes pour les deux écrans. -
Page 37: Utilisation De La Fonction Zoom
Utilisation de la fonction Zoom Vous permet d’utiliser toute la zone de l’écran, ce qui permet d’agrandir la taille de façon significative. Permet d’étendre l’image affichée au centre. REMARQUE : en mode IMAGE MULTI, lorsque l’option GAUCHE ou DROITE est définie, l’autre image est agrandie ou réduite automatiquement. - Page 38 B. L’image de gauche est définie comme image principale. Dans ce cas, l’image prioritaire est définie sur la gauche. La taille de l’image à droite avec la zone noire est réduite. Pour agrandir les images divisées : utilisez les procédures suivantes pour réduire la zone noire et agrandir les images divisées. 1.
-
Page 39: Informations Du Fabricant Sur Le Recyclage Et L'énergie
Des sites de recyclage spécialisés s’assurent que les composants nocifs pour l’environnement soient correctement manipulés et éliminés. Pour garantir le meilleur recyclage possible de nos produits, NEC DISPLAY SOLUTIONS propose diverses procédures de recyclage et émet des recommandations quant à la manipulation du produit dans le respect de l’environnement lorsqu’il est arrivé...
