Manuels Connexes pour NEC MultiSync EA274WMi
Sommaire des Matières pour NEC MultiSync EA274WMi

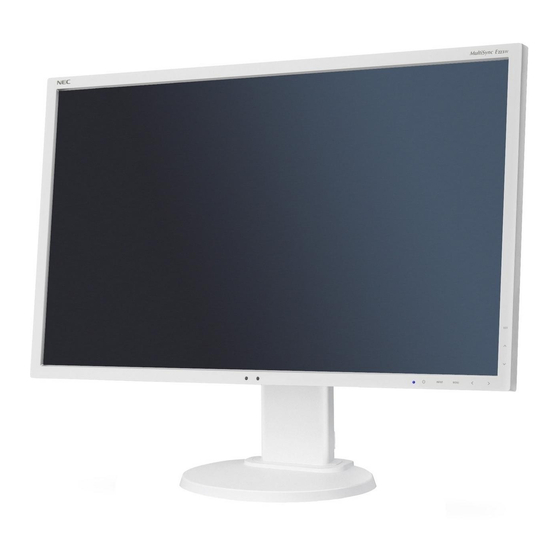

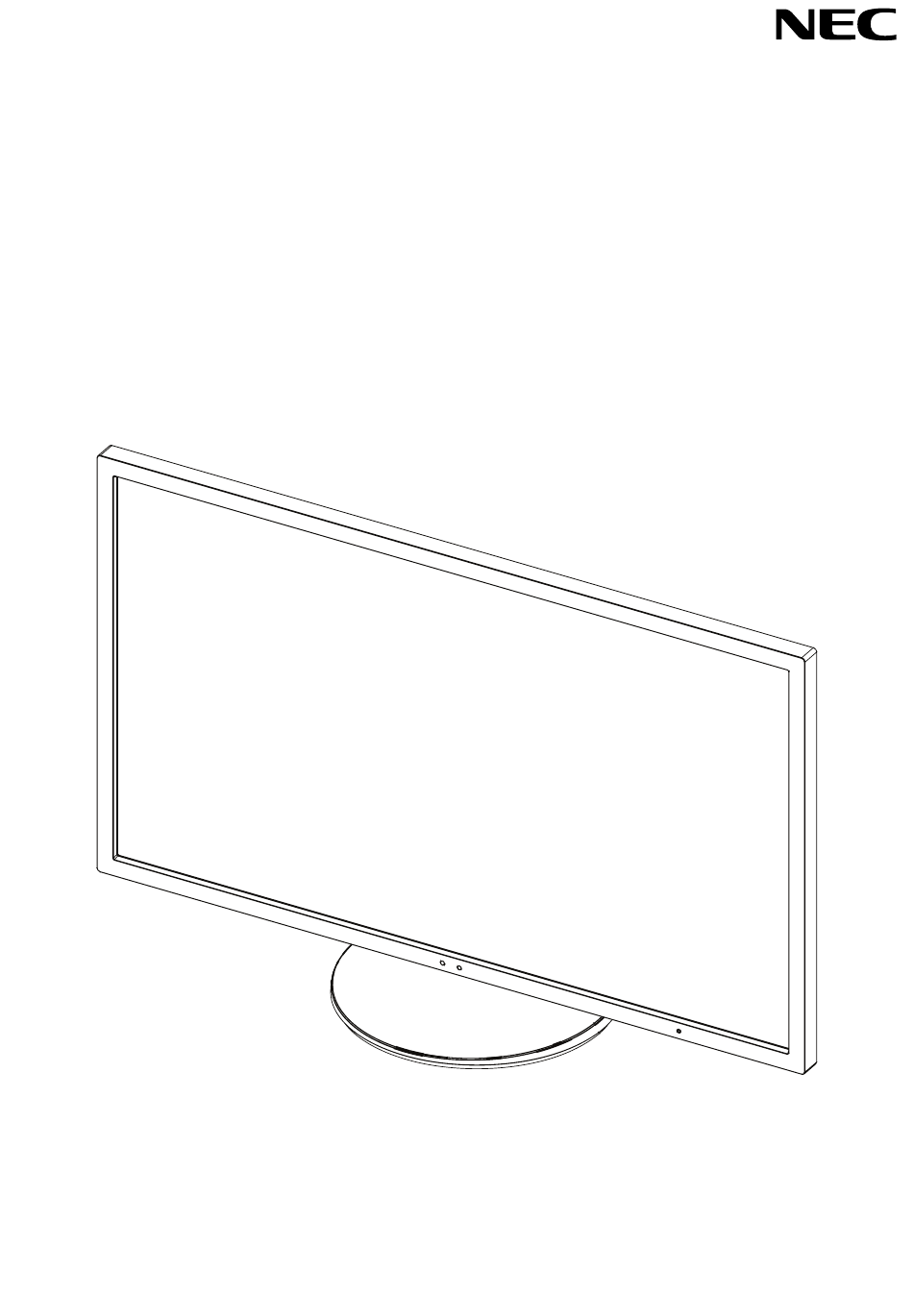

- Page 1 Moniteur de bureau MultiSync EA274WMi MultiSync EA304WMi Manuel de l’utilisateur Le nom de votre modèle est indiqué à l’arrière du moniteur.
-
Page 2: Table Des Matières
Sommaire Avertissement, Attention .......................Français-1 Informations sur l’enregistrement ....................Français-2 Conseils d’utilisation ........................Français-3 Sommaire .............................Français-5 Démarrage rapide ........................Français-6 Commandes ..........................Français-11 Spécifi cations - EA274WMi ......................Français-18 Spécifi cations - EA304WMi ......................Français-19 Caractéristiques ...........................Français-20 Résolution des problèmes ......................Français-21 Utilisation de la fonction Luminosité auto ..................Français-23 ControlSync ..........................Français-24 Écrans TCO Certifi... - Page 3 Windows est une marque déposée de Microsoft Corporation. NEC est une marque déposée de NEC Corporation. ErgoDesign est une marque déposée de NEC Display Solutions, Ltd. en Autriche, au Benelux, au Danemark, en France, en Allemagne, en Italie, en Norvège, en Espagne, en Suède et au Royaume-Uni.
-
Page 4: Informations Sur L'enregistrement
Informations sur l’enregistrement Informations de la FCC Utiliser les câbles spécifi és joints avec le moniteur MultiSync EA274WMi (L273QL)/MultiSync EA304WMi (L303QW) pour ne pas interférer avec la réception radio ou télévision. Le cordon d’alimentation utilisé doit être agréé et en conformité avec les normes de sécurité des États-Unis et il doit respecter les conditions suivantes. -
Page 5: Conseils D'utilisation
être mis hors tension pendant une heure pour effacer l’image. REMARQUE : Comme pour tous les équipements d’affi chage personnels, NEC DISPLAY SOLUTIONS recommande d’utiliser à intervalles réguliers un économiseur d’écran animé chaque fois que l’écran est en veille, ou d’éteindre le moniteur lorsqu’il n’est pas utilisé. - Page 6 UNE POSITION ET UN RÉGLAGE CORRECTS DU MONITEUR PEUVENT RÉDUIRE LA FATIGUE DES YEUX, DES ÉPAULES ET DE LA NUQUE. APPLIQUEZ CE QUI SUIT POUR POSITIONNER LE MONITEUR : • Pour une performance optimale, laissez le moniteur chauffer pendant 20 minutes. •...
-
Page 7: Sommaire
Sommaire La boîte* de votre nouveau moniteur NEC doit contenir les éléments suivants : • Moniteur MultiSync avec support ajustable en inclinaison/pivotement/rotation/hauteur • Cordon d’alimentation* • Câble de signal vidéo (câble DVI-D vers DVI-D)* • Câble de signal vidéo (Câble DisplayPort) •... -
Page 8: Démarrage Rapide
Démarrage rapide Pour connecter le moniteur LCD à votre système, suivez ces instructions : REMARQUE : lisez les « Conseils d’utilisation » (page 3) avant l’installation. 1. Éteignez votre ordinateur. 2. Pour un PC avec une sortie DisplayPort : Branchez le câble DisplayPort au connecteur de la carte graphique de votre système (Figure A.1). - Page 9 3. Placez les mains de chaque côté du moniteur pour incliner l’écran LCD de 30 degrés et le placer sur la position la plus haute. 4. Branchez tous les câbles aux prises appropriées (Figure C.1). À l’aide du câble USB, branchez la prise de type B au port montant USB situé...
- Page 10 8. Allumez l’ordinateur et le moniteur en appuyant sur la touche d’alimentation située sur la face avant (Figure E.1). 9. Le réglage automatique sans intervention applique automatiquement au moniteur les paramètres optimaux lors de la confi guration initiale. Pour des réglages supplémentaires, utilisez les commandes OSD suivantes : •...
- Page 11 Inclinaison et pivotement Tenez le haut et le bas de l’écran du moniteur et ajustez manuellement l’inclinaison et le pivotement souhaités (Figure TS.1). Figure TS.1 REMARQUE : manipulez l’écran avec précaution lorsque vous l’inclinez. Installation du bras fl exible Ce moniteur LCD est conçu pour être utilisé avec un bras fl exible. Pour préparer le moniteur en vue d’un autre montage : •...
- Page 12 Montage du bras fl exible Ce moniteur LCD est conçu pour être utilisé avec un bras fl exible. 1. Suivez les instructions de la partie Comment retirer le support du moniteur pour retirer le support. 2. Utilisez les 4 vis retirées du support pour fi xer le bras au moniteur (Figure F.1). Attention : Utilisez UNIQUEMENT les 4 vis fournies pour éviter d’endommager le moniteur et le support.
-
Page 13: Commandes
Commandes Les touches de commande OSD (On-screen Display - Affi chage à l’écran) sur la face avant du moniteur fonctionnent comme suit : Pour accéder au menu OSD, appuyez sur l’une des touches de commande. Pour changer l’entrée du signal, appuyez sur la touche SELECT (SÉLECT). REMARQUE : Quittez le menu OSD pour changer l’entrée du signal. - Page 14 OUTILS ÉCO LUMINOSITÉ Règle la luminosité globale de l’image et du fond de l’écran. Si le MODE ECO (ÉCO) est défi ni sur 1 ou 2, une barre de BILAN CARBONE s’affi che. CONTRASTE Règle la luminosité globale de l’image et du fond de l’écran au niveau du signal d’entrée. MODE ECO (ÉCO) Réduit la consommation d’énergie en diminuant le niveau de luminosité.
- Page 15 CAPTEUR DE PRÉSENCE Le capteur à l’avant du moniteur détecte le mouvement d’une personne à l’aide de la fonction CAPTEUR DE PRÉSENCE. Le CAPTEUR DE PRÉSENCE offre trois réglages : ARRÊT : Aucune détection de présence. 1 (ATTENTE) : Après qu’il soit détecté qu’il n’y a personne après une période de temps, le moniteur passe en mode de luminosité...
- Page 16 FINESSE (entrée analogique uniquement) Améliore le point, la clarté et la stabilité de l’image par augmentation ou diminution de ce paramètre. Si la fonction « Réglage auto » et la fonction « Hauteur » ne vous donnent pas un paramétrage satisfaisant de l’image, il est possible de procéder à...
- Page 17 Outils VOLUME Contrôle le volume des haut-parleurs ou des écouteurs. Pour mettre la sortie des haut-parleurs en sourdine, appuyez sur la touche « PBP/RESET » (EA274WMi), « /RESET » (EA304WMi) ENTRÉE SON (HDMI, entrées DisplayPort uniquement) Cette fonction permet de sélectionner le mode Entrée son, HDMI ou DisplayPort. Lorsque le MODE PBP est «...
- Page 18 D’ALIMENTATION USB Sélectionne l’alimentation USB. AUTO : L’alimentation est fournie au port USB descendant selon la condition d’alimentation connexe. MARCHE : L’alimentation est toujours fournie au port USB descendant même en mode d’économie d’énergie ou lorsque l’alimentation est éteinte. REMARQUE : La consommation d’énergie dépend des appareils USB connectés, même lorsque l’alimentation d’un moniteur est hors tension.
- Page 19 Informations ÉCO ÉCONOMIE DE CARBONE : Affi che les économies de carbone estimées en kg. UTILISAT. DE CARBONE : Affi che les informations sur les utilisations estimées de carbone en kg. Il s’agit de l’estimation arithmétique et non de la valeur de mesure réelle. ÉCONOMIE DE COÛT : Affi...
-
Page 20: Spécifi Cations - Ea274Wmi
à 60 Hz 1440 x 900* à 60 Hz 1920 x 1080 à 60 Hz 2560 x 1440 à 60 Hz (numérique)......Recommandations de NEC DISPLAY SOLUTIONS 2560 x 1440 à 50 Hz (analogique) Zone d’affi chage active Paysage : Horiz. : 596,7 mm Vert. -
Page 21: Spécifi Cations - Ea304Wmi
à 60 Hz 1920 x 1080 à 60 Hz 2560 x 1440 à 60 Hz 2560 x 1600 à 60 Hz (numérique)......Recommandations de NEC DISPLAY SOLUTIONS 2560 x 1440 à 50 Hz (analogique) Zone d’affi chage active Paysage : Horiz. : 641,3 mm Vert. -
Page 22: Caractéristiques
Remarque : Les contenus carbone de production et de fonctionnement sont calculés avec un algorithme unique développé exclusivement par NEC pour ses moniteurs. ControlSync : Suivez les étapes de COPIE DE DONNÉES pour copier les paramètres du moniteur principal vers les sous- moniteurs après avoir connecté... -
Page 23: Résolution Des Problèmes
être mis hors tension pendant une heure pour effacer l’image. REMARQUE : Comme pour tous les équipements d’affi chage personnels, NEC DISPLAY SOLUTIONS recommande d’utiliser à intervalles réguliers un économiseur d’écran animé chaque fois que l’écran est en veille, ou d’éteindre le moniteur lorsqu’il n’est pas utilisé. - Page 24 Pas de vidéo • Si aucune vidéo n’apparaît à l’écran, activez et désactivez la touche d’alimentation. • Assurez-vous que l’ordinateur n’est pas en mode d’économie d’énergie (actionnez le clavier ou bougez la souris). • Certaines cartes graphiques n’assurent pas la sortie du signal vidéo lorsque le moniteur est allumé/éteint ou connecté ou non au cordon d’alimentation, en cas de résolution faible et en mode DisplayPort.
-
Page 25: Utilisation De La Fonction Luminosité Auto
Utilisation de la fonction Luminosité auto La luminosité de l’écran LCD peut être augmentée ou diminuée selon la luminosité ambiante. Si la luminosité est élevée, le moniteur se règle en conséquence. C’est également le cas si la luminosité est faible. Ceci permet un meilleur visionnage. La fonction Luminosité... -
Page 26: Controlsync
ControlSync 1. Connectez le moniteur principal à un sous-moniteur en branchant un câble ControlSync (ø 2,5) dans l’ENTRÉE/SORTIE ControlSync. 2. Suivez les étapes de COPIE DE DONNÉES. Une fois un paramètre du moniteur principal réglé, il est copié et envoyé automatiquement vers les sous-moniteurs connectés. -
Page 27: Écrans Tco Certifi Ed Edge 2.0
Écrans TCO Certifi ed Edge 2.0 (Ceci est une traduction du texte en anglais de l’écran TCO Certifi ed Edge 2.0) Félicitations Ce produit dispose de la certifi cation TCO Certifi ed, pour l’informatique durable TCO CertiÞ ed est une certiÞ cation internationale tierce pour la durabilité des produits informatiques. -
Page 28: Informations Du Fabricant Sur Le Recyclage Et L'énergie
Des sites de recyclage spécialisés s’assurent que les composants nocifs pour l’environnement soient correctement manipulés et éliminés. Pour garantir le meilleur recyclage possible de nos produits, NEC DISPLAY SOLUTIONS propose diverses procédures de recyclage et émet des recommandations quant à la manipulation du produit dans le respect de l’environnement lorsqu’il est arrivé... - Page 29 Lorsque vous devez vous débarrasser de vos produits d’affi chage NEC, veuillez suivre les recommandations des autorités locales ou demander conseil auprès du revendeur qui vous a vendu le produit en question. Vous pouvez aussi respecter tout accord passé entre NEC et vous-même, le cas échéant.
