2.3
Description produit régulateur MC110
Le régulateur avec module de commande Logamatic RC310 est repré-
senté et décrit ci-après à titre d'exemple.
▶ Pour d'autres informations, respecter la documentation technique du
module de commande installé et du générateur de chaleur.
2
1

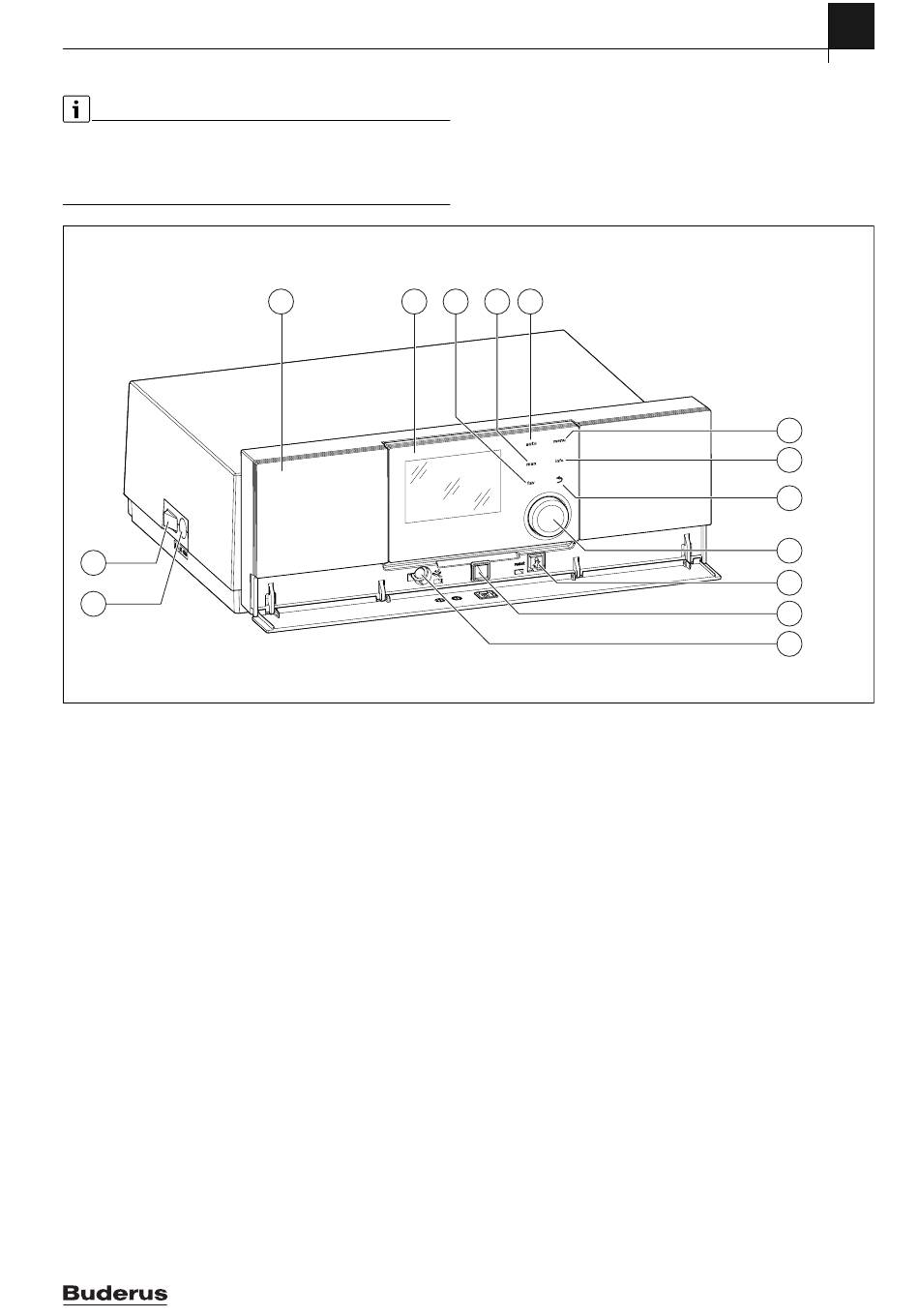

Fig. 1
Régulateur MC110 avec module de commande Logamatic RC310 – Eléments de commande
[1]
Fusible 6,3 A
[2]
Interrupteur principal
[3]
Tableau de commande
[4]
Module de commande Logamatic RC310
[5]
Touche fav (fonctions favorites)
[6]
Touche man (mode manuel)
[7]
Touche auto (mode automatique)
[8]
Touche menu (sélectionner les menus)
[9]
Touch info (menu info et aide)
[10]
Touche d (touche retour)
[11]
Bouton de sélection
[12]
Touche c : reset et mode urgence
[13]
LED d'état
[14]
Raccordement pour clé de service (uniquement pour le profes-
sionnel)
Le régulateur MC110 est le module de commande de base de la chau-
dière au sol. Les fonctions suivantes sont disponibles :
• Affichages d'état pour le fonctionnement de la chaudière et du brû-
leur
• Réinitialisation des défauts verrouillants
• Activation / désactivation du mode urgence (mode manuel)
De nombreuses fonctions supplémentaires pour la régulation confor-
table de l'installation de chauffage sont disponibles via le module de
Logamatic MC110 – 6720868691 (2021/12)
3
4
5
6
7
commande Logamatic RC310 ou les RC200 et Logamatic RC100 dispo-
nibles séparément.
Le générateur de chaleur est raccordé électriquement au régulateur
MC110. Le contrôleur de base BC30 E ou le module de commande Loga-
matic RC310 ainsi que 2 modules de fonction peuvent en outre être
montés dans le régulateur.
Le module de commande est généralement livré sans être clipsé dans
MC110.
2.4
Nettoyage de l'appareil de régulation
▶ Si nécessaire, nettoyer le boîtier avec un chiffon humide.
▶ Ne pas utiliser de produits de nettoyage corrosifs ou caustiques pour
cela.
Informations sur le produit
8
9
10
11
12
13
14
0010012684-001
2
5
