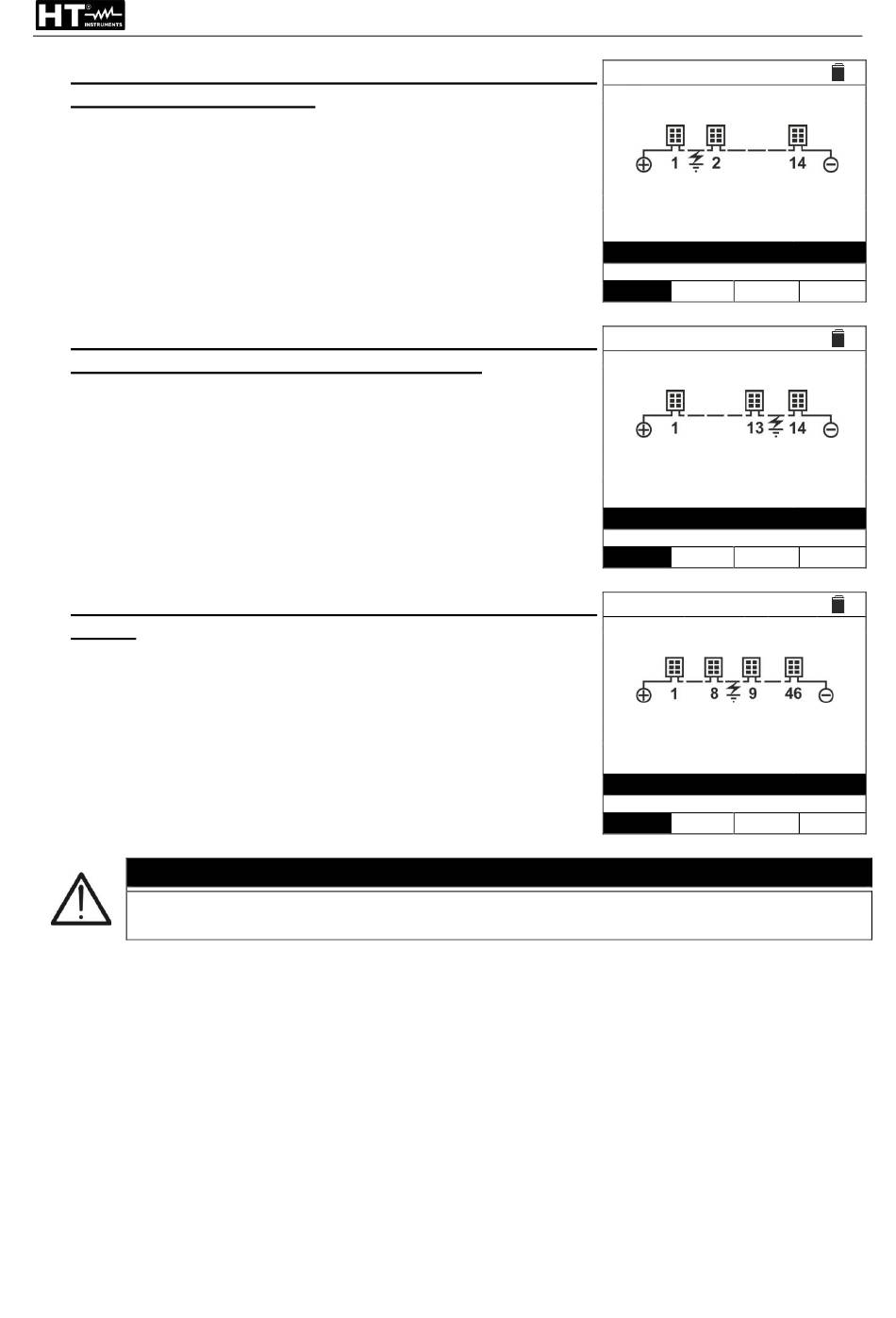

13. En cas de défaillance (Rp)<Lim) en position 1 (entre le
module 1 et le module 2), l'instrument affiche l'affichage
sur le côté et le message « GND : Défaut 1..2 ±N » à
l'affichage. Vérifier l'état d'isolation des boîtes de jonction
des modules indiqués (1 et 2 dans l'exemple) et leurs
câbles de raccordement. Dans le cas de la figure, ayant
NMOD=14 → Tolérance = ±1, le défaut peut être trouvé
avant le 1er module ou entre le premier et le troisième
module
14. En cas de défaillance (Rp)<Lim) en position NMOD
(entre l'avant-dernier et le dernier module), l'instrument
affiche l'affichage sur le côté et le message « GND :
Panne NMOD-1.. NMOD ±N » à l'écran. Vérifier l'état
d'isolation des boîtes de jonction des modules indiqués et
des câbles de raccordement correspondants. Dans le cas
de la figure, ayant NMOD=14 → Tolérance = ±1, le défaut
peut être trouvé entre le 12ème module et après le dernier
module
15. En cas de défaillance (Rp<Lim) à l'intérieur de la
chaîne, l'instrument affiche l'affichage sur le côté et le
message (relatif à l'exemple avec NMOD = 46) « GND :
Panne 8..9 ±N » à l'écran. Vérifier l'état d'isolation des
boîtes de jonction des modules indiqués et des câbles de
raccordement correspondants. Dans le cas de la figure,
ayant NMOD=46 → Tolérance = ±3, le défaut se situe entre
le 5éme module et le 12éme module
Les résultats de la fonction GFL ne peuvent pas être stockés dans la
mémoire de l'instrument
ATTENTION
FR - 34
PVCHECKs-PRO
15/10 – 18:04
GFL
R p
0 . 0
V P N
V P E
1 4 8 0 V
7 5 0 V
GND : Panne 1..2 ±1
14
1500V
0.23M
NMOD
Vtest.
Lim.
15/10 – 18:04
GFL
R p
0 . 0
V P N
V P E
1 4 8 0 V
7 5 0 V
GND : Panne 13..14 ±1
14
1500V
0.23M
NMOD
Vtest.
Lim.
15/10 – 18:04
GFL
R p
0 . 0
V P N
V P E
1 4 8 0 V
7 5 0 V
GND : Panne 8..9 ±3
46
1500V
0.23M
NMOD
Vtest.
Lim.
M
V I N E
- 7 3 0 V
M
V I N E
- 7 3 0 V
M
V I N E
- 7 3 0 V
