2. Utilisez les touches fléchées ou en sélectionnant la
position « Vtest » pour régler la tension de test
3. Utilisez les touches fléchées (,) pour sélectionner l'une
des tensions d'essai suivantes (Vnom) : 250, 500,
1 000,1 500VCC. Il est rappelé que, conformément à la
norme IEC/EN62446-1, la tension d'essai Vtest doit être ≥
tension nominale de l'installation
4. Utilisez les touches fléchées ou en sélectionnant la
position « Lim. ». Sur l'écran s'affiche l'affichage sur le
côté.
5. À l'aide des touches fléchées (,), définissez le seuil
limite minimum de référence pour la mesure d'isolation,
sélectionnable entre les valeurs 0,05, 0,10, 0,23, 0,25,
0,50, 1,00, 50M. Il est rappelé que la norme
IEC/EN62446-1 fixe une valeur limite minimale de
résistance d'isolement égale à 1M pour les installations
dont la tension nominale est supérieure à 120V.
6. Connectez l'instrument à la chaîne PV à l'essai comme indiqué dans la Fig. 7. Le test
peut également être effectué sur plusieurs chaînes en parallèle les unes des autres.
Il est rappelé qu'il est également nécessaire de sectionner les éventuels
déchargeurs connectés aux câbles de la chaîne/chaînes et qu'il est conseillé
d'effectuer la mesure en amont des éventuelles diodes de blocage

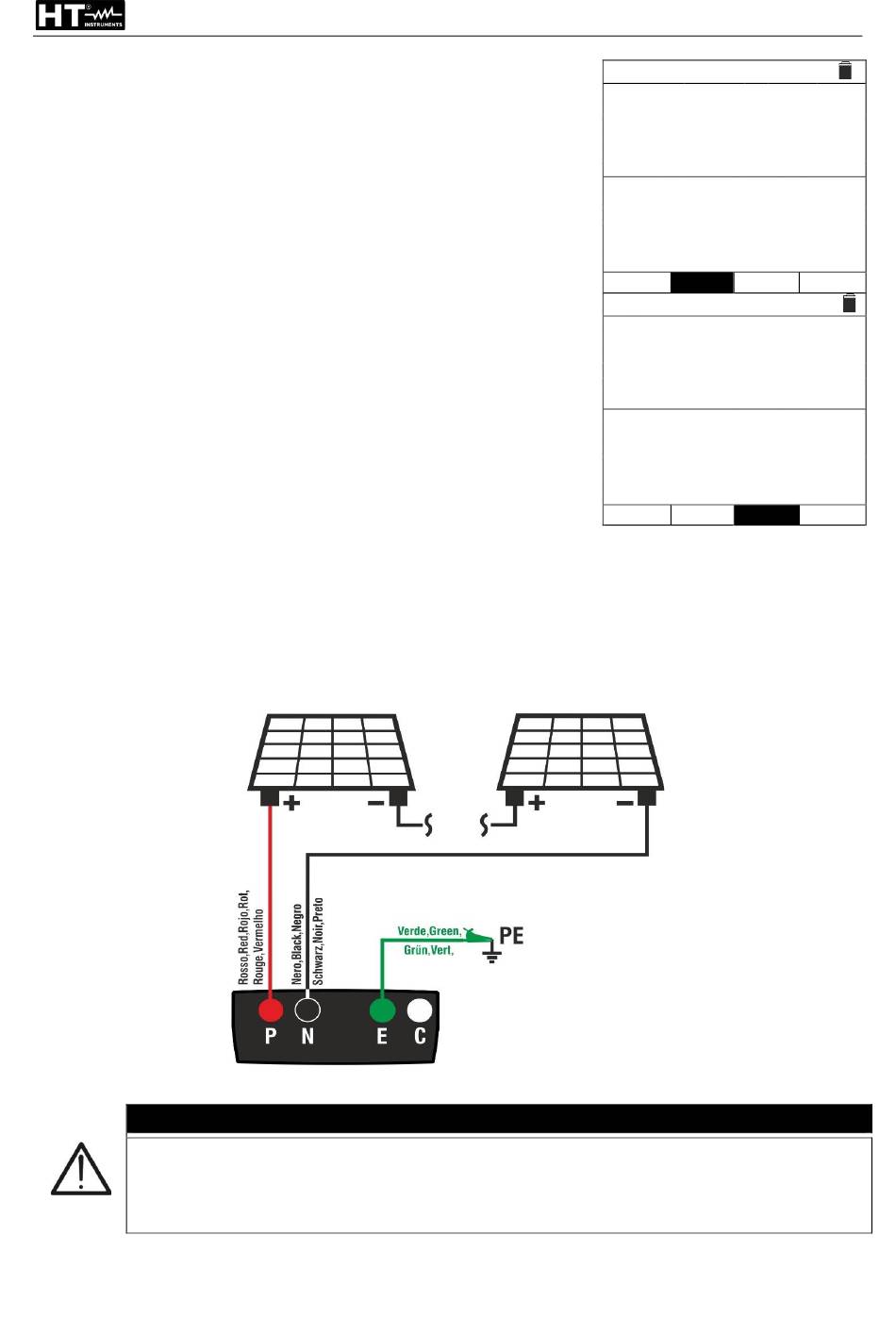

Fig. 7: Connexion de l'instrument pour la mesure de l'isolation en mode DUAL
Lorsque vous appuyez sur la touche GO/STOP , l'instrument peut afficher
plusieurs messages d'erreur (voir § 6.4.3) et, par conséquent, ne pas effectuer le
test. Vérifier et éliminer, si possible, les causes des problèmes avant de
poursuivre le test
ATTENTION
FR - 24
PVCHECKs-PRO
15/10 – 18:04
M
( + )
V t e s t
- - -
- - -
R i s o
- - -
- - -
R p
- - -
V P N
V P E
0 V
0 V
DUAL
1500V
1.00M
MODE
Vtest.
Lim.
15/10 – 18:04
M
( + )
V t e s t
- - -
- - -
R i s o
- - -
- - -
R p
- - -
V P N
V P E
0 V
0 V
DUAL
1500V
1.00M
MODE
Vtest.
Lim.
( - )
V
M
M
V I N E
0 V
( - )
V
M
M
V I N E
0 V
