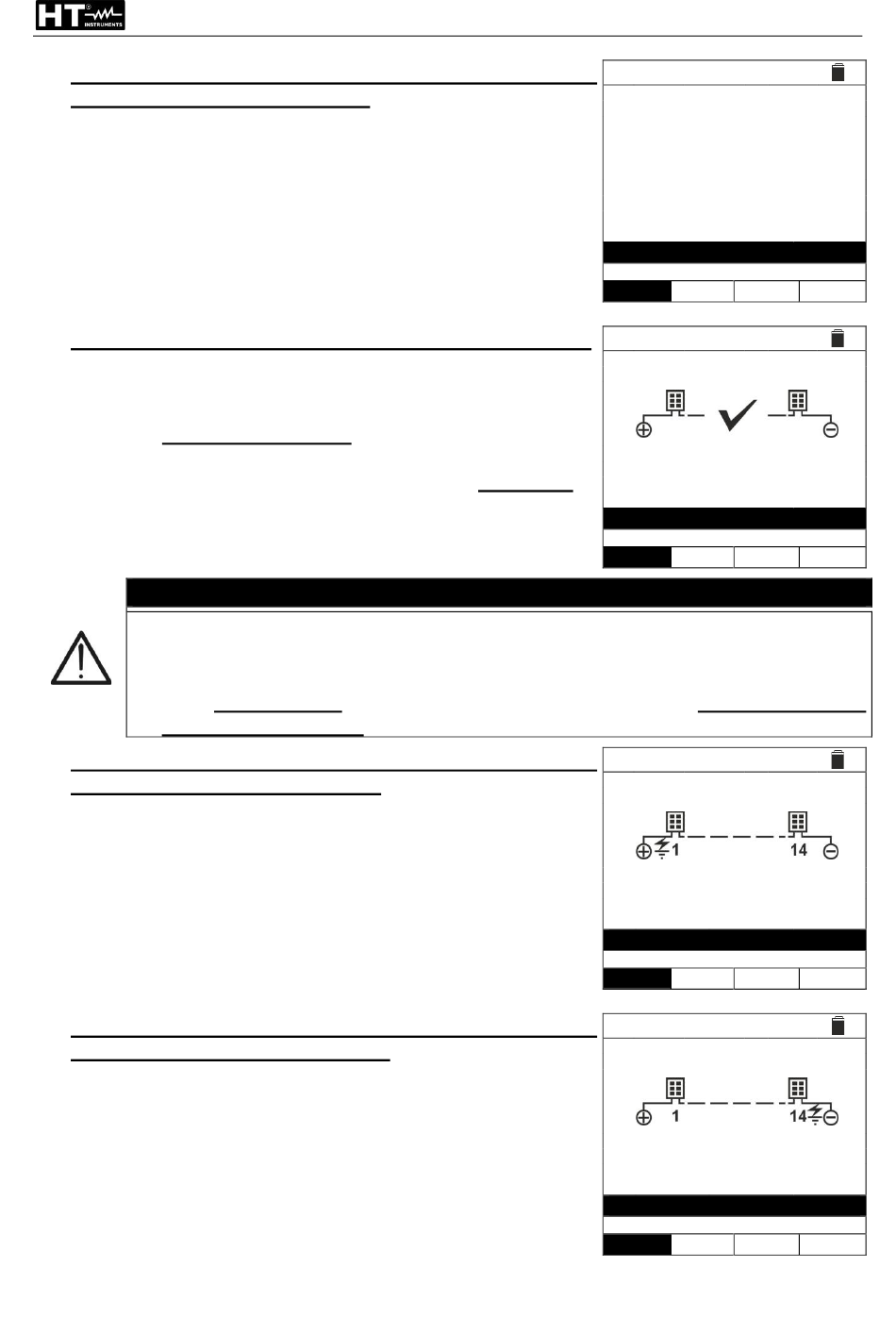

9. Appuyez et maintenez la touche GO/STOP enfoncée
pendant au moins 3 secondes afin d'activer le test. En
cas d'absence de conditions d'erreur, l'instrument affiche
le message « Mesure... » comme le montre la page-écran
ci-contre
10. En l'absence de conditions de défaut (Rp≥Lim),
l'indication de l'instrument affiche l'affichage sur le côté et
le message « OK » est affiché à l'écran.
La condition « OK » peut également se produire en
présence de plus d'un défaut présent sur la chaîne (mis
en évidence par un test échoué préalablement effectué
avec la fonction DUAL), condition qui rend inefficace la
fonction GFL
En présence d'une condition de défaut vérifiée, la fonction GFL affiche:
➢ La position du module défaillant avec tolérance ±1 module par NMOD ≤ 35
➢ La position du module défaillant avec tolérance ±3 module par NMOD > 35
➢ Il est recommandé de diviser la chaîne en sous-chaînes ayant un nombre
de modules inférieur afin d'obtenir de meilleurs résultats de tests.
11. En cas de défaillance (Rp)<Lim) en position 0 (en
amont
du
premier
l'affichage sur le côté et le message « GND : Défaut (+)..1
±N » à l'écran. Vérifier l'état de l'isolation du conducteur (+)
provenant de la chaîne. Dans le cas de la figure, ayant
NMOD=14 → Tolérance = ±1, le défaut peut être trouvé
avant ou après le premier module
12. En cas de défaillance (Rp)<Lim) en position NMOD+1
(en aval du dernier module), l'instrument affiche
l'affichage sur le côté et le message « GND : Panne
NMOD..(-) ±N » à l'écran. Vérifier l'état de l'isolation du
conducteur (-) provenant de la chaîne. Dans le cas de la
figure, ayant NMOD=14 → Tolérance = ±1, le défaut peut
être trouvé avant ou après le dernier module
ATTENTION
module),
l'instrument
FR - 33
PVCHECKs-PRO
15/10 – 18:04
GFL
R p
V P N
0 V
Mesure...
10
1500V
NMOD
Vtest.
15/10 – 18:04
GFL
R p
V P N
1 4 8 0 V
14
1500V
NMOD
Vtest.
15/10 – 18:04
GFL
affiche
R p
V P N
1 4 8 0 V
GND : Panne (+)..1 ±1
14
1500V
NMOD
Vtest.
15/10 – 18:04
GFL
R p
V P N
1 4 8 0 V
GND : 14.. (-) ±1
14
1500V
NMOD
Vtest.
M
- - -
V P E
V I N E
0 V
0 V
0.23M
Lim.
M
> 1 0 0
V P E
V I N E
7 5 0 V
- 7 3 0 V
OK
0.23M
Lim.
M
0 . 0
V P E
V I N E
7 5 0 V
- 7 3 0 V
0.23M
Lim.
M
0 . 0
V P E
V I N E
7 5 0 V
- 7 3 0 V
0.23M
Lim.
