4. Utilisez les touches fléchées ou en sélectionnant la
position « Vtest » pour régler la tension d'essai
5. Utilisez les touches fléchées (,) pour sélectionner l'une
des tensions d'essai suivantes (Vnom) : 250, 500,
1 000,1 500VCC.
IEC/EN62446-1, il est recommandé de régler la tension
d'essai Vtest ≥ Vnom de l'installation
6. Utilisez les touches fléchées ou en sélectionnant la
position « Lim. ». Apparaît la page-écran ci-contre.
7. À l'aide des touches fléchées (,), définir le seuil
minimum de référence pour la mesure d'isolement
sélectionnable entre les valeurs : 0.05M, 0.1M,
0.23M 0.25M, 0.50M., 1.00M
Les valeurs 0.25M, 0.50M., 1.00M sont
disponibles pour instruments avec HW 01

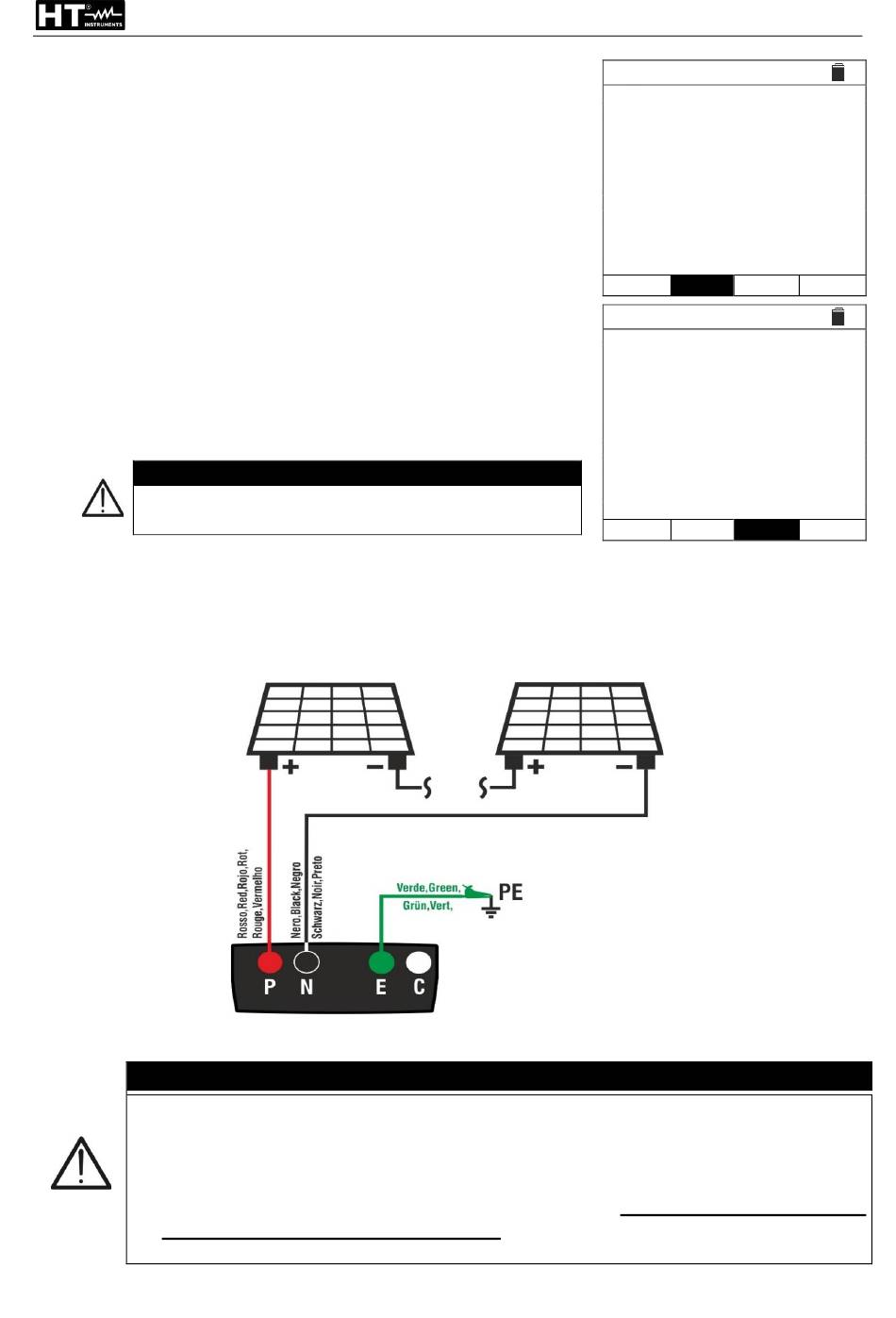

8. Connectez l'instrument à la chaîne PV à l'essai comme indiqué dans la Fig. 9. Il est
rappelé qu'il est également nécessaire de sectionner les éventuels déchargeurs
connectés aux câbles de la chaîne et qu'il est conseillé d'effectuer la mesure en amont
des éventuelles diodes de blocage.
Fig. 9: Connexion de l'instrument pour la mesure de l'isolation en mode GFL
• Lorsque vous appuyez sur la touche GO/STOP, l'instrument peut afficher
plusieurs messages d'erreur (voir § 6.4.3) et, par conséquent, ne pas effectuer
le test. Vérifier et éliminer, si possible, les causes des problèmes avant de
poursuivre le test
• La fonction GFL ne doit être utilisée qu'après avoir effectué la mesure
principale d'isolement (test DUAL) sur les modules et/ou strings avec des
résultats négatifs.
Conformément
ATTENTION
ATTENTION
FR - 32
à
la
norme
PVCHECKs-PRO
15/10 – 18:04
GFL
R p
- - -
V P N
V P E
0 V
0 V
10
1500V
0.23M
NMOD
Vtest.
Lim.
15/10 – 18:04
GFL
R p
- - -
V P N
V P E
0 V
0 V
10
1500V
0.23M
NMOD
Vtest.
Lim.
M
V I N E
0 V
M
V I N E
0 V
