3 Aperçu des éléments de commandes et des symboles
2.2 Déclaration de conformité simplifiée relative

aux installations radio

Par la présente, Bosch Thermotechnik GmbH déclare que les
produits RC200 RF avec technologie radio décrits dans cette
notice sont conformes à la directive 2014/53/UE.
Le texte complet de la déclaration de conformité UE est dispo-
nible sur Internet : www.buderus.be.
2.3 Validité de la documentation technique
Les données indiquées dans la documentation technique des
générateurs de chaleur, régulateurs de chauffage ou pour le
BUS, restent valables pour cette unité de commande.
3 Aperçu des éléments de commandes et
des symboles
1
2
3

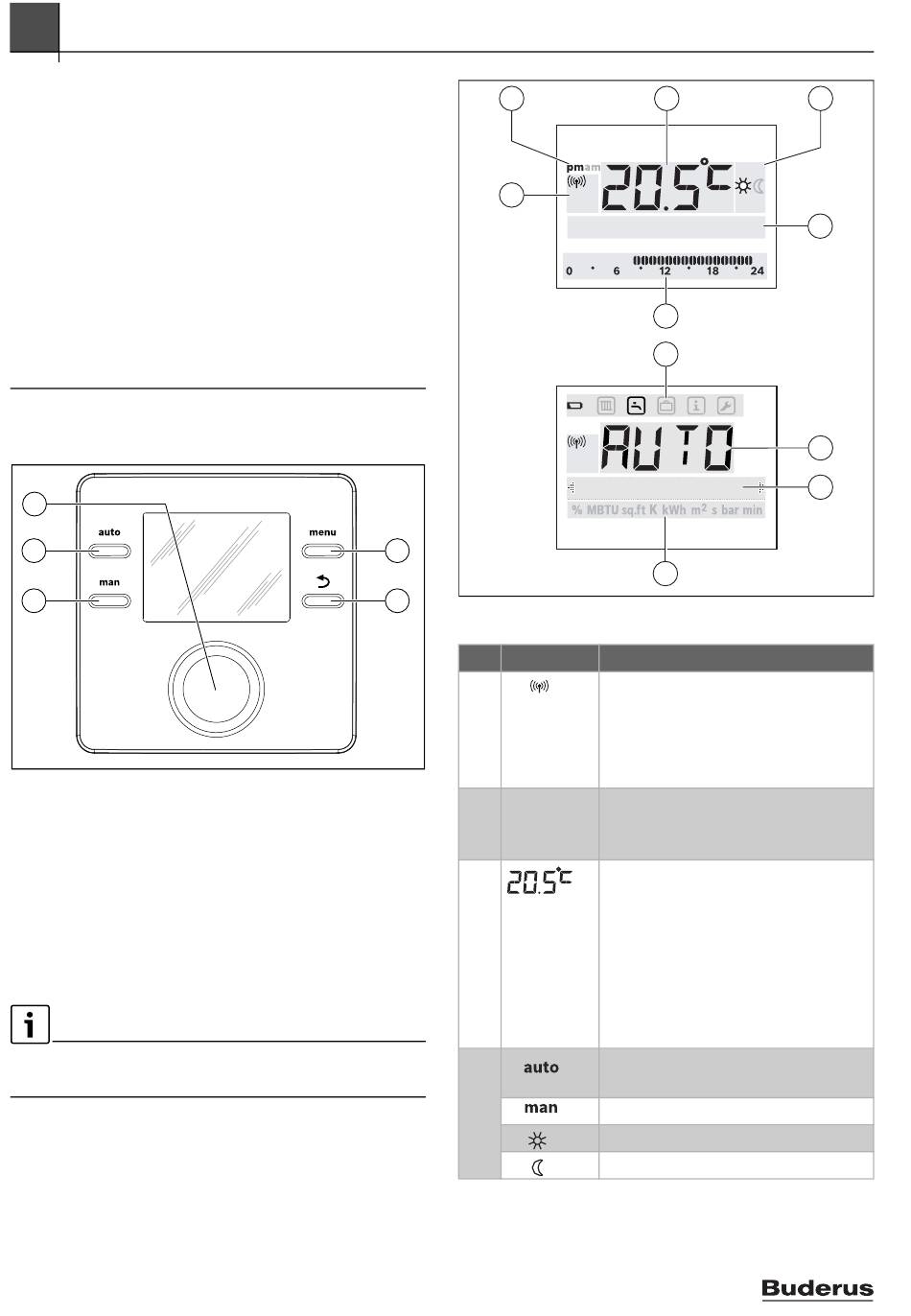

Fig. 1 Eléments de commande
[1] Bouton de sélection : sélectionner (tourner) et confirmer
(appuyer), quitter l'état de veille (appuyer brièvement)
[2] Touche auto : mode automatique avec programme horaire
[3] Touche man : mode manuel
[4] Touche d : sélectionner le niveau de menu supérieur
ou annuler la valeur (pression courte), revenir à l'écran
principal (maintenir la touche)
[5] Touche menu : menu principal (appuyer brièvement)
Pour activer l'éclairage de l'écran, appuyer sur le bouton de
sélection pendant plus d'une seconde.
4
2
1
5
4
Fig. 2
Pos. Symbole
1
0010004280-001
2 pm/am
3
4
RC200 RF – 6721821301 (2020/04)
3
12:31 12:31
6
7
Bouclage Bouclage
8
Symboles d'écran (exemples)
Désignation : explication
Le module de commande est connecté
et possède une connexion radio avec le
module radio. Si le symbole clignote,
une nouvelle tentative de connexion a
lieu.
Indication de l'heure : après-midi/matin
pour le format 12 heures (réglage de
base format 24 heures)
Valeur affichée :
• Affichage de la température
ambiante actuelle et champ
d'entrée pour la température
ambiante souhaitée
• Affichage des valeurs d'info et
champ d'entrée pour valeurs de
réglage
Mode de service : mode automatique
actif (selon le programme horaire)
Mode de service : mode manuel actif
Mode de service : mode chauffage actif
Mode de service : mode réduit actif
4
auto auto
man man
5
Ma Ma
3
5
0010007161-001
