PRZYCISK KOPII ZAPASOWEJ
W przypadku zgubienia pilota lub wyczerpania się baterii pozycję ON (WŁ.) i OFF (WYŁ.) można wybrać przy pomocy przycisku dotykowego (J) na
jednostce, wciskając go przez co najmniej 3 sekundy.
SYNCHRONIZACJA WIELU JEDNOSTEK
Możliwe jest zsynchronizowanie do 10 jednostek jednocześnie przy pomocy przewodu (dwubiegunowy kabel dwużyłowy skręcany, maks. 30 m
długości), by uzyskać synchronizację trybu i czasu inwersji. Gdy jednostka zostanie włączona po raz pierwszy, kierunek obrotów (zgodnie z kierunkiem
wskazówek zegara lub przeciwnie) każdej jednostki jest ustalany automatycznie. Inne funkcje, takie jak prędkość, inteligentna kontrola wilgotności i
zwiększanie prędkości, wciąż są kontrolowane niezależnie w każdej jednostce.
Schemat okablowanie jak na rys. 16B.
OBSŁUGA PRZY POMOCY CENTRALNEGO PANELU STEROWANIA CTRL-HO (akcesorium dostępne na życzenie)
Przy pomocy centralnego panelu sterowania CTRL-HO można sterować nawet 8 jednostkami Orion. Okablowanie pomiędzy urządzeniami jest
wykonywane przez dwa lub trzy bieguny, kabel dwużyłowy skręcany o minimalnym przekroju poprzecznym – 24 AWG (0,2 mm2) i maksymalnej
długości – 30 m. Schemat okablowanie jak na rys. 16C.
Zaleca się oddzielenie kabla zasilania od kabla sterowniczego.
W celu uzyskania informacji dotyczących funkcji CTRL-HO należy zapoznać się z jego instrukcją:
Wciąż możliwe jest sterowanie każdą jednostką osobno przy pomocy pilota na podczerwień.
Aby wykonać następujące poniższe, należy odłączyć urządzenia od głównego zasilania.
!

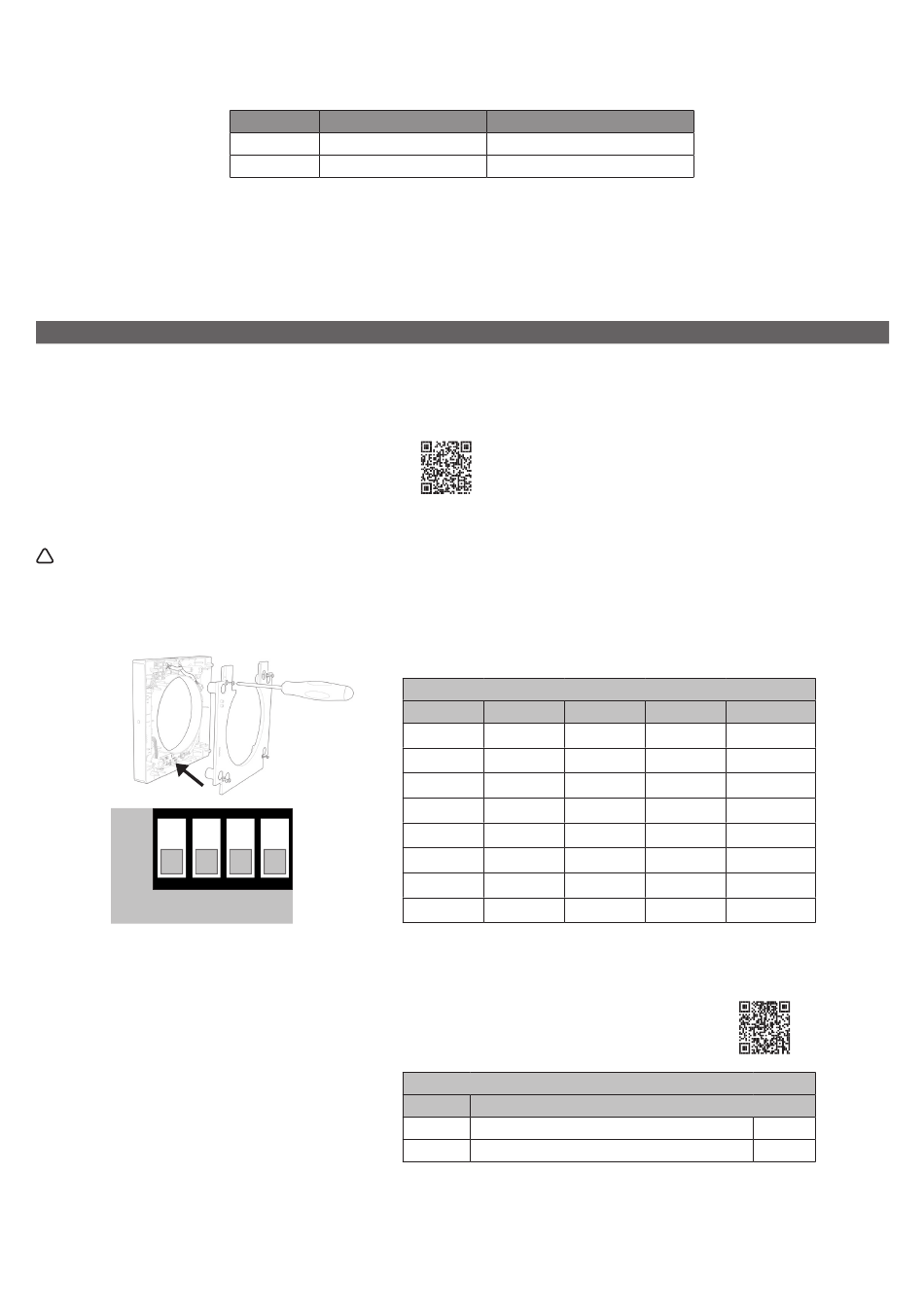

Podczas konfiguracji systemu konieczne jest ustawienie dedykowanego adresu Modbus dla każdej jednostki, począwszy od numeru 1, przy pomocy
przełączników Dip-Switch 1-2-3 znajdujących się na płytce obwodu elektronicznego wewnętrznego wspornika.
on
0
1
Zaleca się także włączenie rezystora terminującego na panelu sterowania i ostatniej jednostce podłączonej do linii Modbus.
By uzyskać informacje dotyczące panelu sterowania, należy zapoznać się z instrukcją instalacji, która znajduje się w pudełku panelu sterowania lub
wejść na stronę www.aerauliqa.com.
Dla jednostki ustawić przełącznik dwustanowy 4.
30
KOLOR LED
WŁ.
zielony
WYŁ.
czerwony
2
3
4
SYGNAŁ DŹWIĘKOWY
krótki
długi
PRZEŁĄCZNIK DIP-SWITCH
ADRES
1
1
0
2
0
3
0
4
0
5
wł.
6
wł.
7
wł.
8
wł.
PRZEŁĄCZNIK DIP-SWITCH
REZYSTOR TERMINUJĄCY
4
Rezystor terminujący WYŁĄCZONY
0
wł.
Rezystor terminujący WŁĄCZONY
3
2
0
domyślny
0
wł.
0
0
wł.
wł.
wł.
0
0
wł.
0
0
wł.
wł.
wł.
domyślny
