BACK-UP-TASTE
Wenn die Fernbedienung verloren geht oder die Batterien leer sind, können die ON und die OFF-Position über die integrierte Touch-Taste ausgewählt
werden (J): drücken Sie die Taste für 3 Sekunden.
SYNCHRONISIERUNG UNTER MEHRERE EINHEITEN
Es ist möglich, gleichzeitig bis zu 10 Einheiten über Kabel (2-polig Twist-Pair-Kabel, max. 30m Länge) anzuschließen, um Modus- und Inversionszeit zu
synchronisieren. Wenn das Gerät zum ersten Mal eingeschaltet wird, wird automatisch die Drehrichtung jeder Einheit (im oder gegen den Uhrzeigersinn)
festgelegt. Andere Funktionen wie Geschwindigkeit, intelligente Feuchtigkeitskontrolle und Boost werden weiterhin unabhängig voneinander auf jeder
einzelnen Einheit gesteuert. Anschlußschema nach Bild 16B.
BETRIEB ÜBER DAS ZENTRALE BEDIENFELD CTRL-HO (Zubehör auf Anfrage)
Bis zu 8 Orion-Geräte können gleichzeitig über das CTRL-HO-Bedienfeld gesteuert werden. Die Verbindung zwischen den Geräten erfolgt über ein
zwei oder drei polig, Twist-Pair-Kabel mit einem Mindestquerschnitt von 24AWG (0,2mm
nach Bild 16C.
Es wird empfohlen, Strom- und Kommunicationskabel getrennt zu verlegen.
Die Funktionsweise des CTRL-HO sind in dem folgenden Handbuch beschrieben:
Es ist weiterhin möglich, jedes Gerät einzeln über die Infra-Rot Fernbedienung zu bedienen.
Um die folgenden Vorgänge auszuführen, müssen die Geräte von der Stromversorgung getrennt werden.
!

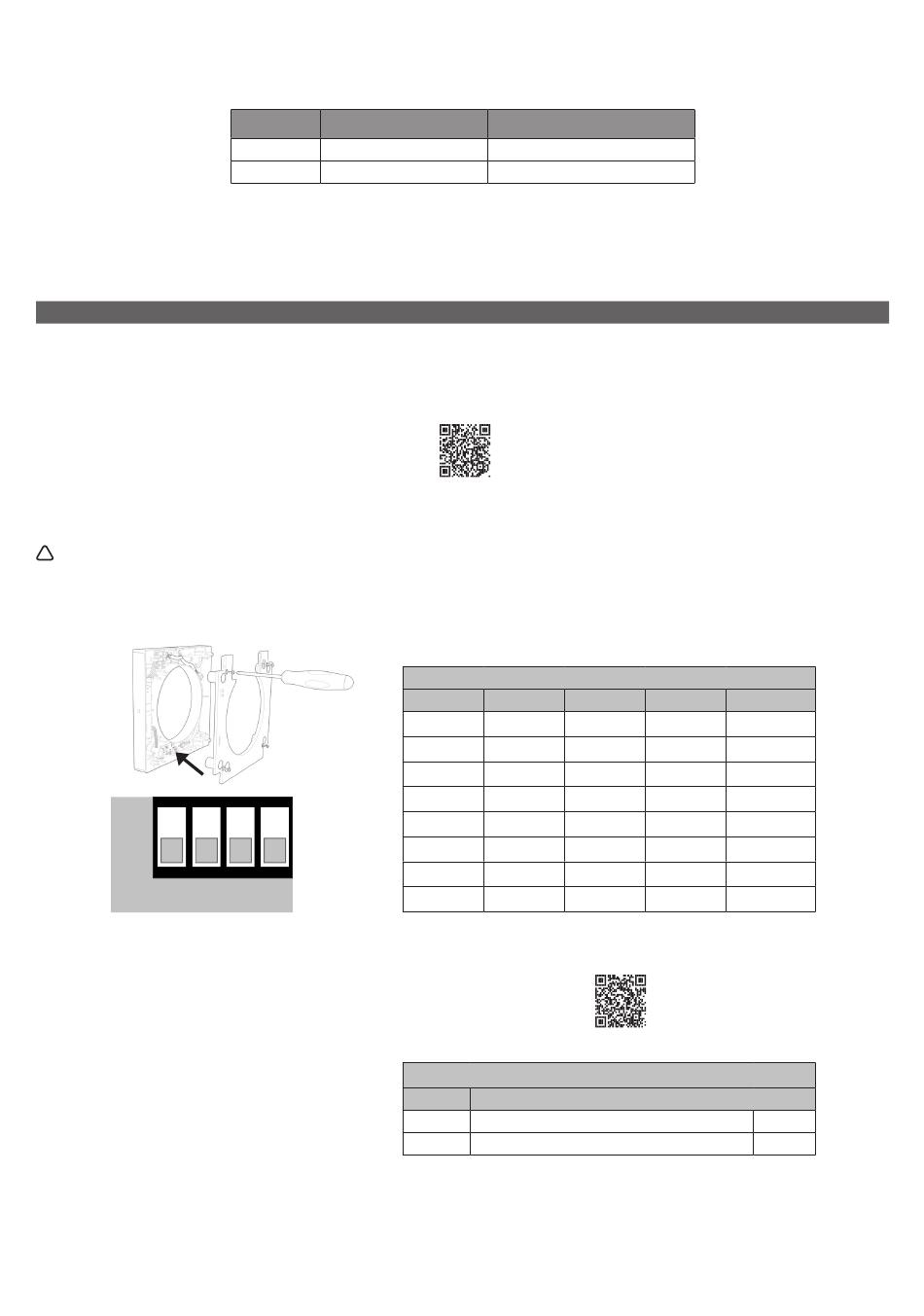

Während der Systemkonfiguration muß für jede Einheit die entsprechende Modbus-Adresse, beginnend mit der Nummer 1, über die Dip-Schalter
1-2-3 auf der Elektronikplatine des internen Sockels eingestellt werden.
on
0
1
Es wird auch empfohlen, den Abschlußwiderstand am Bedienfeld und am letzten an die Modbus-Leitung angeschlossenen Gerät zu aktivieren.
Für das Bedienfeld sehen Sie bitte die in der Verpackung enthaltene Installationsanleitung nach
oder konsultieren Sie www.aerauliqa.com
Für das Gerät ist der Dip-Schalter 4 zu betätigen.
20
LED-Farbe
ON grün
OFF rot
2 3 4
AKUSTISCHES SIGNAL
kurz
lang
) und einer maximalen Länge von 30m. Anschlußschema
2
DIP SWITCH
ADRESSE 1
1 0
2 0
3 0
4 0
5 on
6 on
7 on
8 on
DIP SWITCH
ABSCHLUßWIDERSTAND
4
0 Abschlußwiderstand DEAKTIVIERT
on Abschlußwiderstand AKTIVIERT
2 3
0 standard
0
on
0
0
on
on
on
0
0
on
0
0
on
on
on
standard
