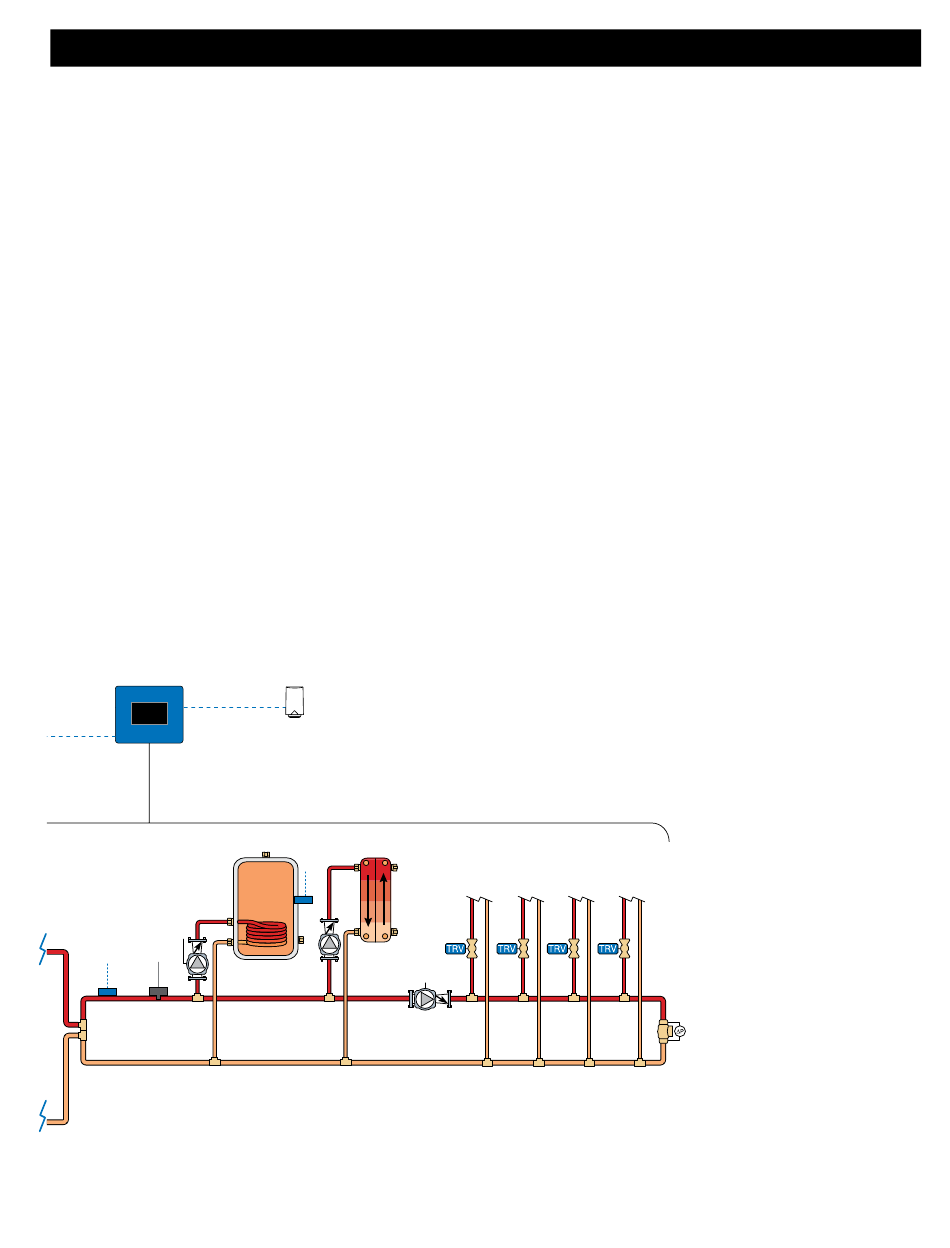

Application A294-4
Légende
A1 = Appel de charge du point
de consigne
B1 à B8 = Chaudières
modulantes 1 à 8
BP1 à BP8 = Pompes de
chaudière 1 à 8
S1 = Capteur extérieur 070
294
P2
S2
S3
Dessin conceptuel : Il s'agit uniquement d'un dessin conceptuel et non d'un dessin Ingénieur . Il n'est pas destiné à décrire un système complet ni un système particulier .
Il appartient au concepteur du système de déterminer les composants et la configuration nécessaires pour le système particulier qu'il conçoit, y compris les équipements
ajoutés, les relais d'isolement (pour les charges supérieures aux valeurs nominales de sortie spécifiées de la commande) et tout dispositif de sécurité que le concepteur juge
approprié, afin de dimensionner, configurer et concevoir correctement ce système et d'assurer la conformité avec les exigences des codes du bâtiment et de la sécurité .
S2 = Capteur d'alimentation
de la chaudière 082
S3 = Capteur de pression 088
(en option)
S4 = Capteur DHW 078
P1 = Pompe de système
S1
S4
A1
V1
P3
P1
Mécanique
P2 = Pompe DHW
P3 = Pompe à détection de charge au
point de consigne
V1 = Robinets de radiateur thermostatique
9
