Application A294-1
Description

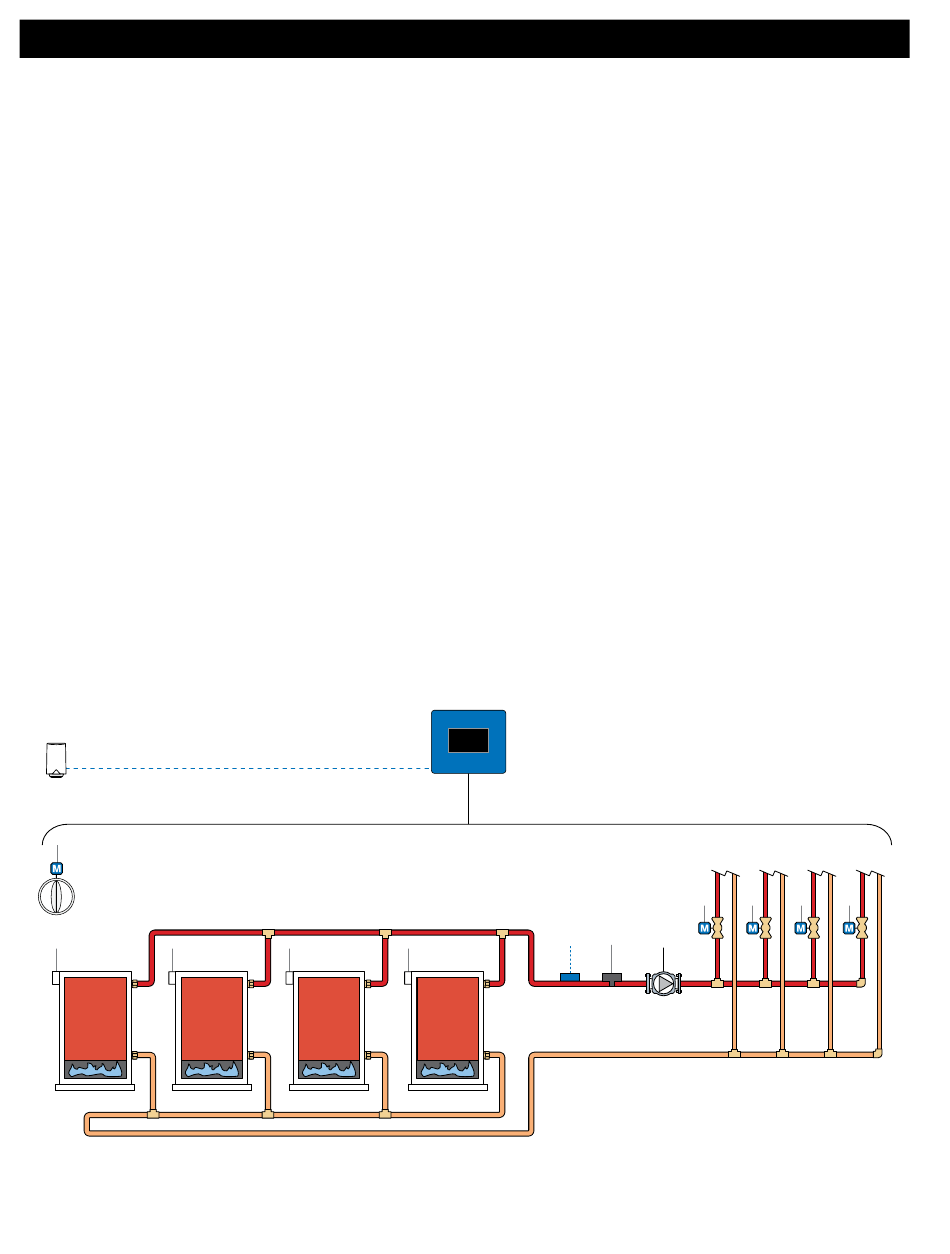

Quatre chaudières sans condensation à phase unique avec tuyauterie à retour inverse fournissent un chauffage central à
l'aide de la réinitialisation extérieure .
Caractéristiques :
• Le chauffage central utilisant la réinitialisation de l'air extérieur réduit la consommation d'énergie jusqu'à 30 % par rapport
aux températures de consigne fixes .
• L'étagement PID ajuste automatiquement le nombre de chaudières allumées pour correspondre à la charge .
• La rotation égale de la durée de fonctionnement équilibre automatiquement la durée de fonctionnement des chaudières .
• Le registre d'entrée d'air de combustion est ouvert avant l'allumage de la chaudière .
• Le fil fixe avec le système premier allumé/premier éteint soutient les systèmes de ventilation qui nécessitent que la chau-
dière principale amorce la ventilation .
• La série programmable permet de réduire la consommation d'énergie pendant les temps d'inoccupation .
• Arrêt en cas de temps chaud .
• Surveillance de la pression avec alerte de haute pression et de pression basse .
• Accès à distance depuis Internet via les applications Web ou mobiles Nexa .
Réglages essentiels de la chaudière :
Type de chaudière = 1, 2, 3 ou 4 étapes
Groupe de chaudières = sans condensation
Légende
B1 à B4 = Chaudières
marche/arrêt 1 à 4
D1 = Registre d'entrée d'air
de combustion
S1 = Capteur extérieur 070
S1
D1
B4
B3
Dessin conceptuel : Il s'agit uniquement d'un dessin conceptuel et non d'un dessin Ingénieur . Il n'est pas destiné à décrire un système complet ni un système particulier .
Il appartient au concepteur du système de déterminer les composants et la configuration nécessaires pour le système particulier qu'il conçoit, y compris les équipements
ajoutés, les relais d'isolement (pour les charges supérieures aux valeurs nominales de sortie spécifiées de la commande) et tout dispositif de sécurité que le concepteur juge
approprié, afin de dimensionner, configurer et concevoir correctement ce système et d'assurer la conformité avec les exigences des codes du bâtiment et de la sécurité .
2
Réglages essentiels du système :
Séquencement de groupe sans condensation = séquentiel
Rotation de groupe sans condensation = activé
Débit primaire variable = pompes de chaudière
S2 = Capteur d'alimentation de la
chaudière 082
S3 = Capteur de pression 088
(en option)
294
B2
B1
P1 = Pompe de système
V1 = Vannes de zone
V1
S2
S3
P1
Mécanique
