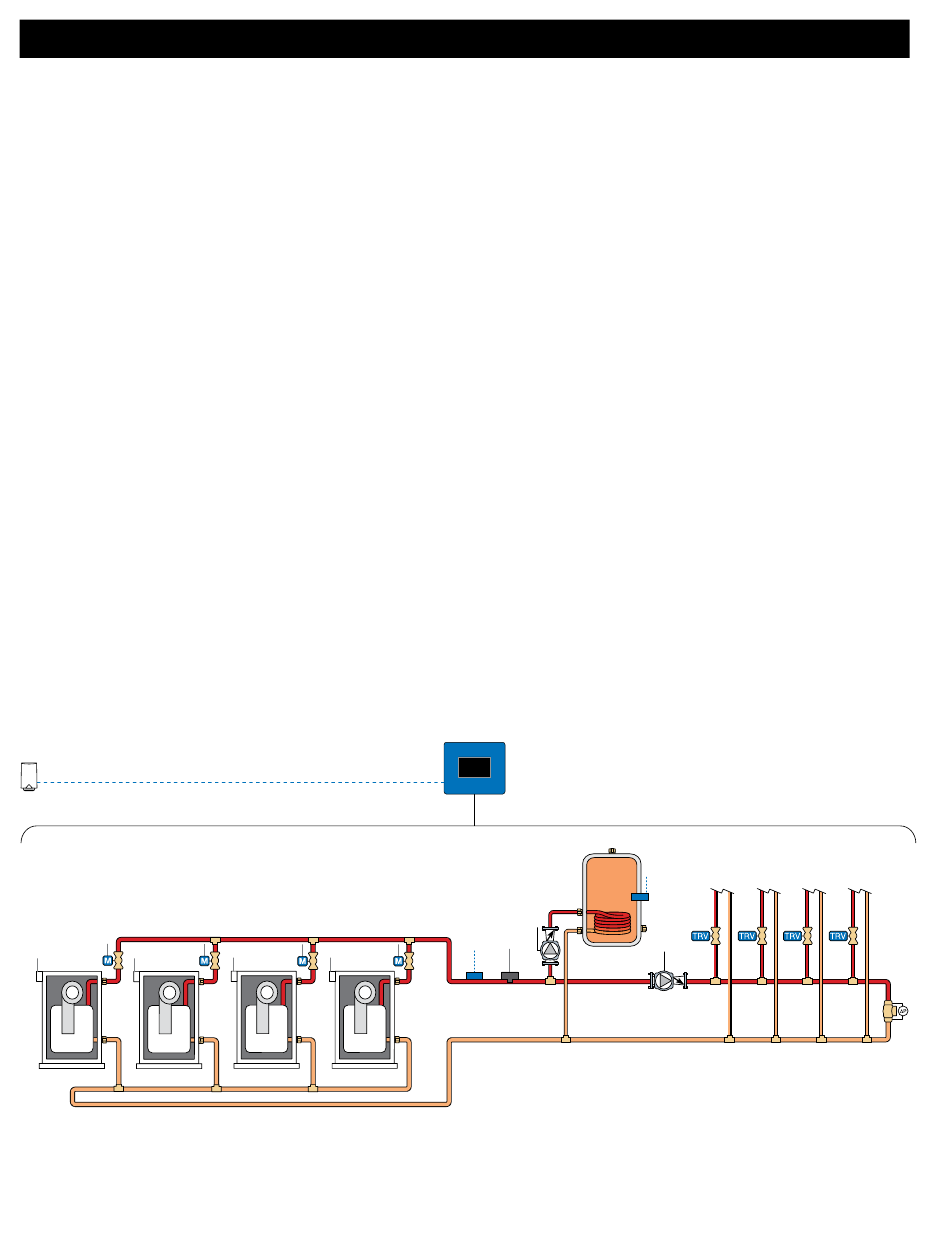

Application A294-5
Description
Quatre chaudières à condensation modulantes sont raccordées à un système de chauffage central à l'aide d'un débit pri-
maire variable . La pompe du système utilise sa logique pour maintenir une pression constante dans le système et un débit
minimum dans les chaudières . Un réservoir d'eau chaude sanitaire est chauffé par une pompe marche-arrêt raccordée en
parallèle à la pompe du système .
Caractéristiques :
• Le chauffage central utilisant la réinitialisation de l'air extérieur réduit la consommation d'énergie jusqu'à 30 % par rapport
aux températures de consigne fixes .
• L'étagement PID ajuste automatiquement le nombre de chaudières allumées pour correspondre à la charge .
• Séquençage séquentiel ou parallèle de la chaudière .
• Le débit primaire variable utilisant des robinets d'isolement de la chaudière permet à la pompe du système de fonctionner
à des vitesses plus basses, ce qui réduit l'utilisation électrique . Les robinets d'isolement doivent être de type retour à res-
sort, normalement ouvertes/ouvertes en cas de défaillance (« fail-open ») .
• La rotation égale de la durée de fonctionnement équilibre automatiquement la durée de fonctionnement des chaudières .
• Communication modbus de la chaudière pour lire les codes d'erreur de verrouillage ou de maintien sur les chaudières .
• La série programmable permet de réduire la consommation d'énergie pendant les temps d'inoccupation .
• Arrêt en cas de temps chaud .
• Surveillance de la pression avec alerte de haute pression et de pression basse .
• Accès à distance depuis Internet via les applications Web ou mobiles Nexa .
Réglages essentiels de la chaudière :
Type de chaudière = Modulation du taux
d'allumage ou de la température cible
Groupe de chaudières = Condensation
Légende
B1 à 4 = Chaudières à condensation 1 à 4
BV1 à BV4 = Robinets d'isolement des
chaudières 1 à 4
S1 = Capteur extérieur 070
S1
BV4
B4
B3
Dessin conceptuel : Il s'agit uniquement d'un dessin conceptuel et non d'un dessin Ingénieur . Il n'est pas destiné à décrire un système complet ni un système particulier .
Il appartient au concepteur du système de déterminer les composants et la configuration nécessaires pour le système particulier qu'il conçoit, y compris les équipements
ajoutés, les relais d'isolement (pour les charges supérieures aux valeurs nominales de sortie spécifiées de la commande) et tout dispositif de sécurité que le concepteur juge
approprié, afin de dimensionner, configurer et concevoir correctement ce système et d'assurer la conformité avec les exigences des codes du bâtiment et de la sécurité .
12
S2 = Capteur d'alimentation de
la chaudière 082
S3 = Capteur de pression 088
(en option)
S4 = Capteur DHW 078
BV3
BV2
B2
B1
Réglages essentiels du système :
Séquençage du groupe avec condensation = séquentiel
ou parallèle
Rotation de groupe avec condensation = activé
Débit primaire variable = Robinets d'isolement
294
P2
BV1
S2
S3
Mécanique
P1 = Pompe du système à
vitesse variable
P2 = Pompe DHW
V1 = Vannes de zone
S4
V1
P1
