Application A294-3
Description
Deux chaudières à condensation modulantes et deux chaudières sans condensation à une étape créent une chaufferie
hybride pour fournir un chauffage central à l'aide de la réinitialisation extérieure, de l'eau chaude sanitaire et du chauffage
de charge au point de consigne . Les deux chaudières à condensation créent un groupe fournissant une rotation des durées
de fonctionnement égale . De même, les deux chaudières sans condensation créent un groupe qui offre une rotation égale
de la durée de fonctionnement . Toutes les chaudières du groupe avec condensation doivent être allumées avant que toute
chaudière sans condensation ne soit allumée .
Caractéristiques :
• Le chauffage central utilisant la réinitialisation de l'air extérieur réduit la consommation d'énergie jusqu'à 30 % par rapport
aux températures de consigne fixes .
• L'étagement PID ajuste automatiquement le nombre de chaudières allumées pour correspondre à la charge .
• Séquençage séquentiel ou parallèle de la chaudière .
• Groupes de chaudières à condensation et sans condensation pour faire fonctionner les chaufferies hybrides .
• La rotation égale de la durée de fonctionnement équilibre automatiquement la durée de fonctionnement des groupes de
chaudières à condensation et sans condensation .
• Communication modbus de la chaudière pour lire les codes d'erreur de verrouillage ou de maintien sur les chaudières .
• La série programmable permet de réduire la consommation d'énergie pendant les temps d'inoccupation .
• Arrêt en cas de temps chaud .
• Surveillance de la pression avec alerte de haute pression et de pression basse .
• Accès à distance depuis Internet via les applications Web ou mobiles Nexa .
Réglages essentiels de la chaudière :
Type de chaudière = Modulation du taux d'allumage ou de la
température cible
Chaudières 1 et 2 : Groupe de chaudières = Condensation
Chaudières 3 et 4 : Groupe de chaudières = sans condensation
Légende
A1 = Aquastat de réservoir DHW
B1, B2 = Chaudière à condensation
1 et 2
B3, B4 = Chaudière sans
condensation 3 et 4
BP1 à BP4 = Pompes de chaudière
1 à 4
S1 = Capteur extérieur 070
S1
B4
B3
BP4
BP3

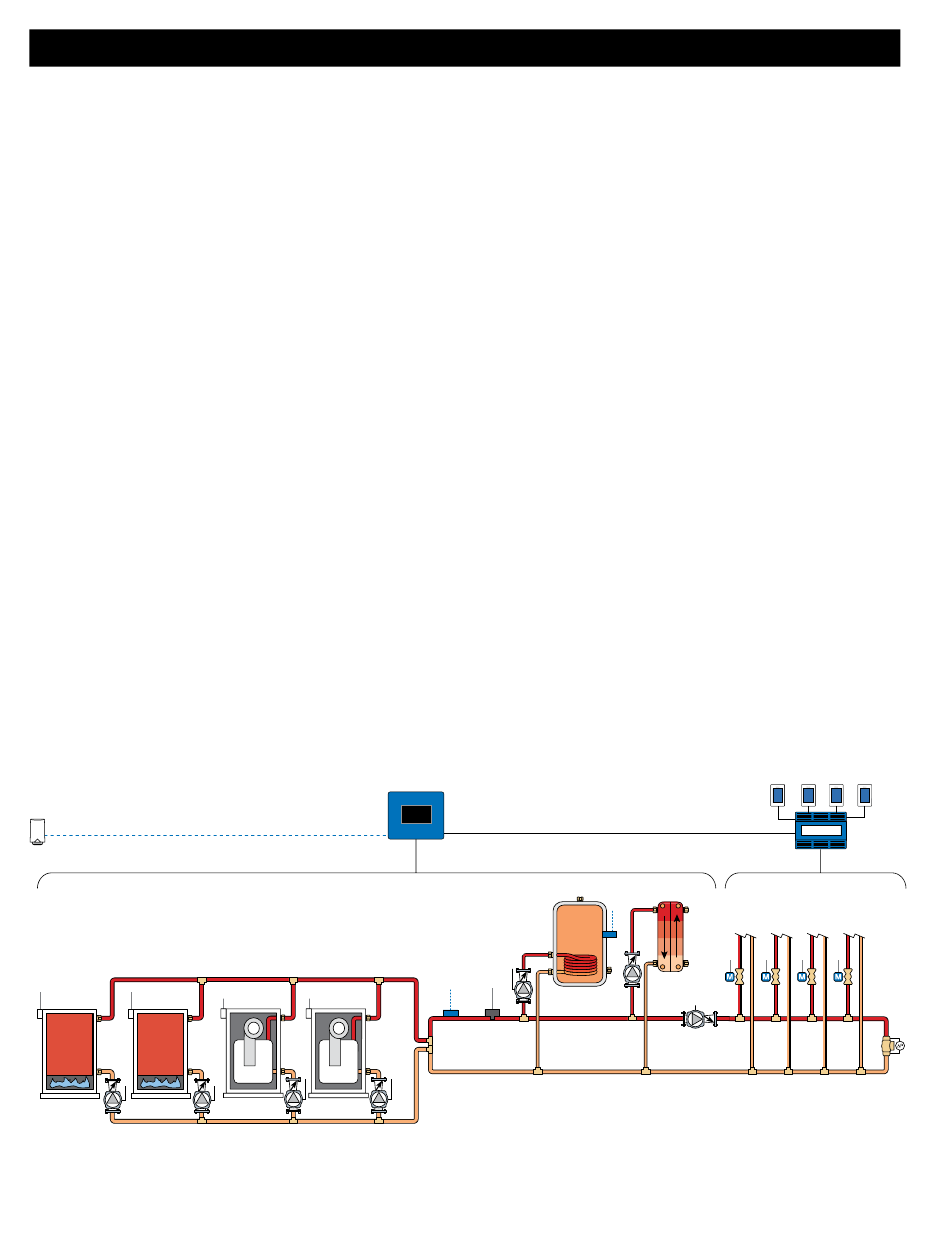

Dessin conceptuel : Il s'agit uniquement d'un dessin conceptuel et non d'un dessin Ingénieur . Il n'est pas destiné à décrire un système complet ni un système particulier .
Il appartient au concepteur du système de déterminer les composants et la configuration nécessaires pour le système particulier qu'il conçoit, y compris les équipements
ajoutés, les relais d'isolement (pour les charges supérieures aux valeurs nominales de sortie spécifiées de la commande) et tout dispositif de sécurité que le concepteur juge
approprié, afin de dimensionner, configurer et concevoir correctement ce système et d'assurer la conformité avec les exigences des codes du bâtiment et de la sécurité .
6
S2 = Capteur d'alimentation de la
chaudière 082
S3 = Capteur de pression 088
(en option)
S4 = Capteur DHW 082
T1 à T4 = Thermostats
P1 = Pompe de système
294
B2
B1
BP1
BP2
Réglages essentiels du système :
Séquençage du groupe avec condensation = Séquentiel
ou parallèle
Rotation de groupe avec condensation = Activé
Débit primaire variable = Pompes de chaudière
A1
P2
P3
S2
S3
Mécanique
P2 = Pompe DHW
P3 = Pompe à détection de charge
au point de consigne
V1 = Vannes de zone
ZVC = Commande de vanne de
zone 304 V
T1
T2 T3 T4
V1
P1
ZVC
