Guide d'installation | Kit de conversion NEMA 1
TEMPS DE DÉCHARGE
Le variateur contient des condensateurs de bus CC qui peuvent rester chargés même lorsque le variateur n'est pas alimenté. Une
haute tension peut être présente même lorsque les voyants d'avertissement sont éteints.
Arrêter le moteur et déconnecter le réseau CA et les moteurs à aimants permanents. Supprimer les alimentations du bus CC, y
compris les batteries de secours, les UPS et les connexions du bus CC à d'autres variateurs.
Attendre que les condensateurs soient complètement déchargés et le vérifier par une mesure avant de procéder à un
entretien ou à une réparation.
Le temps d'attente minimum est de 4 minutes pour les variateurs MA01-02c et MA01-03a et de 15 minutes pour les variateurs
MA04-05a.
2 Installation
Montage du kit de conversion NEMA 1
2.1
Procédure
1.
Monter les bornes pour cosses en U pour MA01c/MA02c/MA01a/MA02a/MA03a ou les bornes à collier pour MA04a/MA05a sur
la plaque métallique, et serrer les vis, voir
2.
Monter la plaque métallique sur le variateur et serrer les vis, voir
Tailles des entrées de câbles :
MA01c : 4 x 1/2"
¢
MA02c : 5 x 1/2"
¢
MA01a : 4 x 1/2"
¢
MA02a : 4 x 1/2" et 1 x 3/4"
¢
MA03a : 2 x 1/2" et 3 x 3/4"
¢
MA04a/MA05a : 3 x 1/2" et 3 x 1"
¢
3.
Poser le capot inférieur sur le variateur et serrer la vis, voir

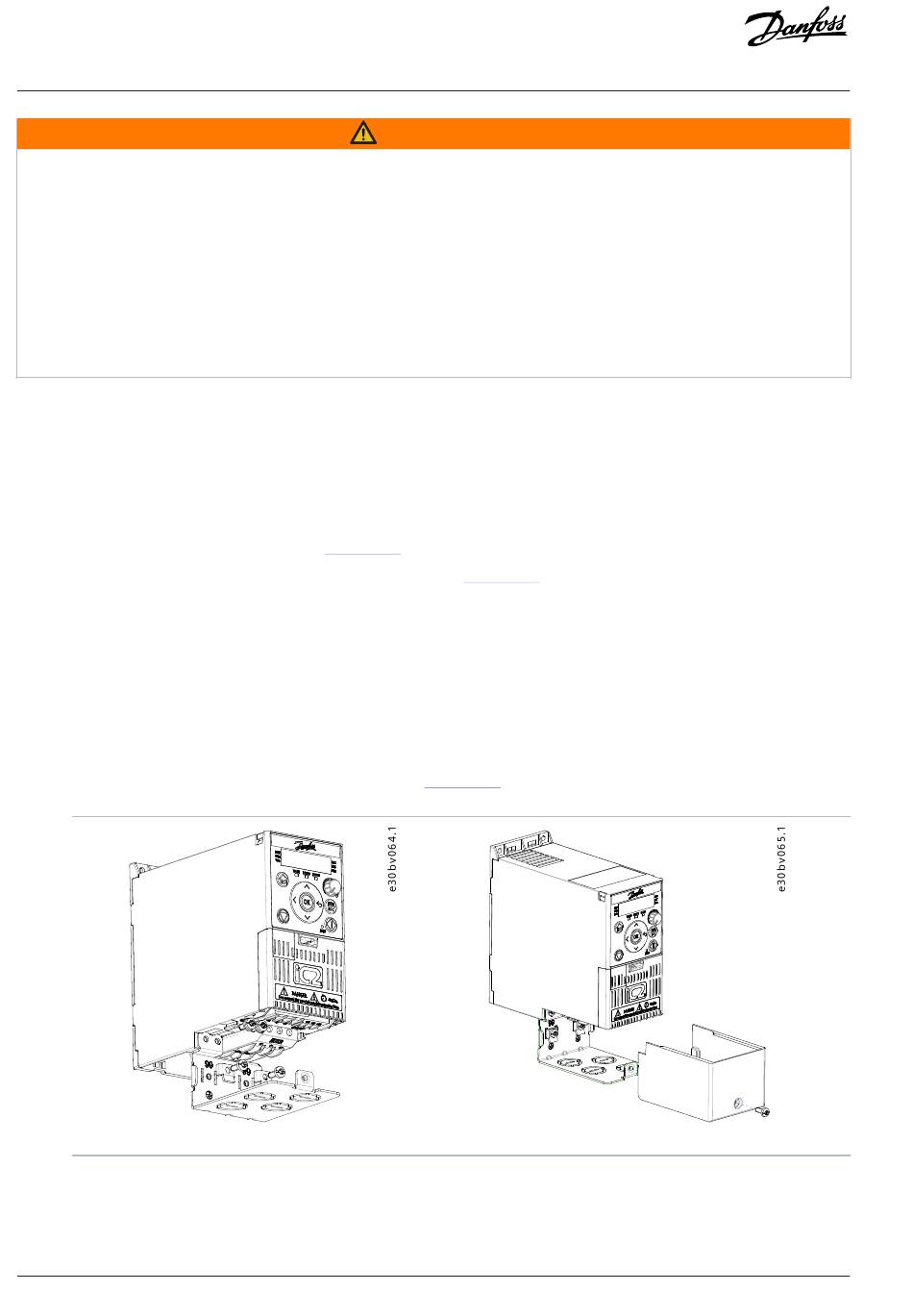

Illustration 1: Montage de la plaque métallique
2
| Danfoss A/S © 2024.01
AVERTISSEMENT
Illustration
1. Couple de serrage maximum : 2 Nm (17,7 po-lb).
Illustration
Illustration
2. Couple de serrage maximum : 1,5 Nm (13,3 po-lb).
Illustration 2: Installation du couvercle inférieur
1. Couple de serrage maximum : 2 Nm (17,7 po-lb).
AN406328140811fr-000401 / 130R1243
Installation
