5.
Montage
Réglages interrupteur DIP (E)
DIP E
Fonction
Sécurité anti-entraînement 12V
OFF
(réglage usine)
ON
Sécurité anti-entraînement 24V
Réglages interrupteur DIP (F)
DIP F
Fonction
Les deux sécurités anti-entraînement
OFF
agissent dans la direction
OUVERTURE
Les deux sécurités anti-entraînement
ON
agissent dans la direction
FERMETURE
Manuel de l'utilisateur : Montage et service, Module d'extension EM 184 F (#116669 / 1700020545)
5.2.2
Raccordement des modules
Raccordement de la commande fonctionnelle
et du module supplémentaire
Attention !
E
Afin d'assurer un fonctionnement
DOWN
correct, seul le système MSBUS peut
être utilisé.

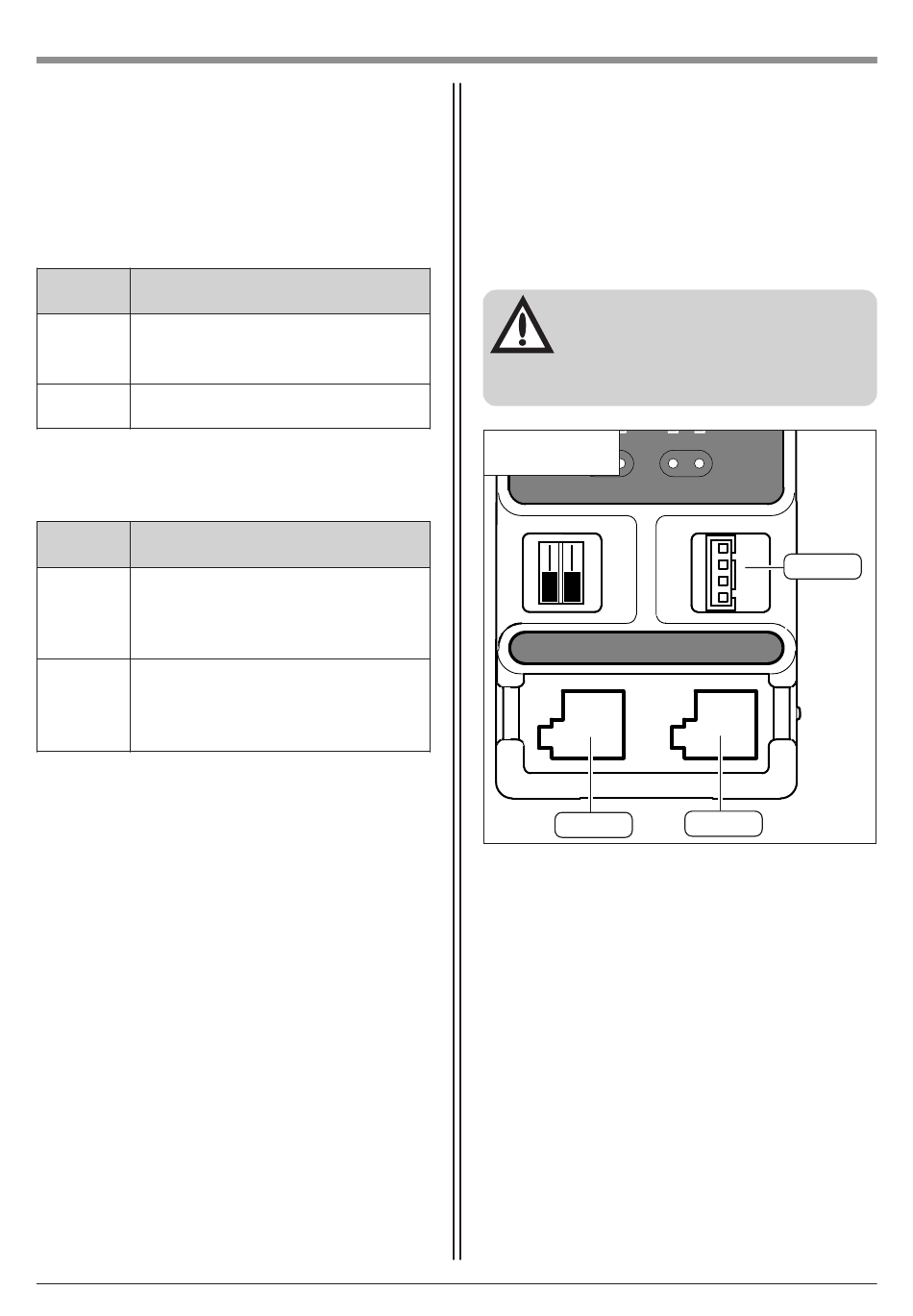

5.2.2 / 1
ON
OFF
XW41B
XW41B
• Brancher la commande Control MSBUS sur le
connecteur XW41A our XW41B.
• Il est possible de brancher des modules
supplémentaires sur le connecteur XW41C si
nécessaire.
XW41A
XW41C
XW41C
7
