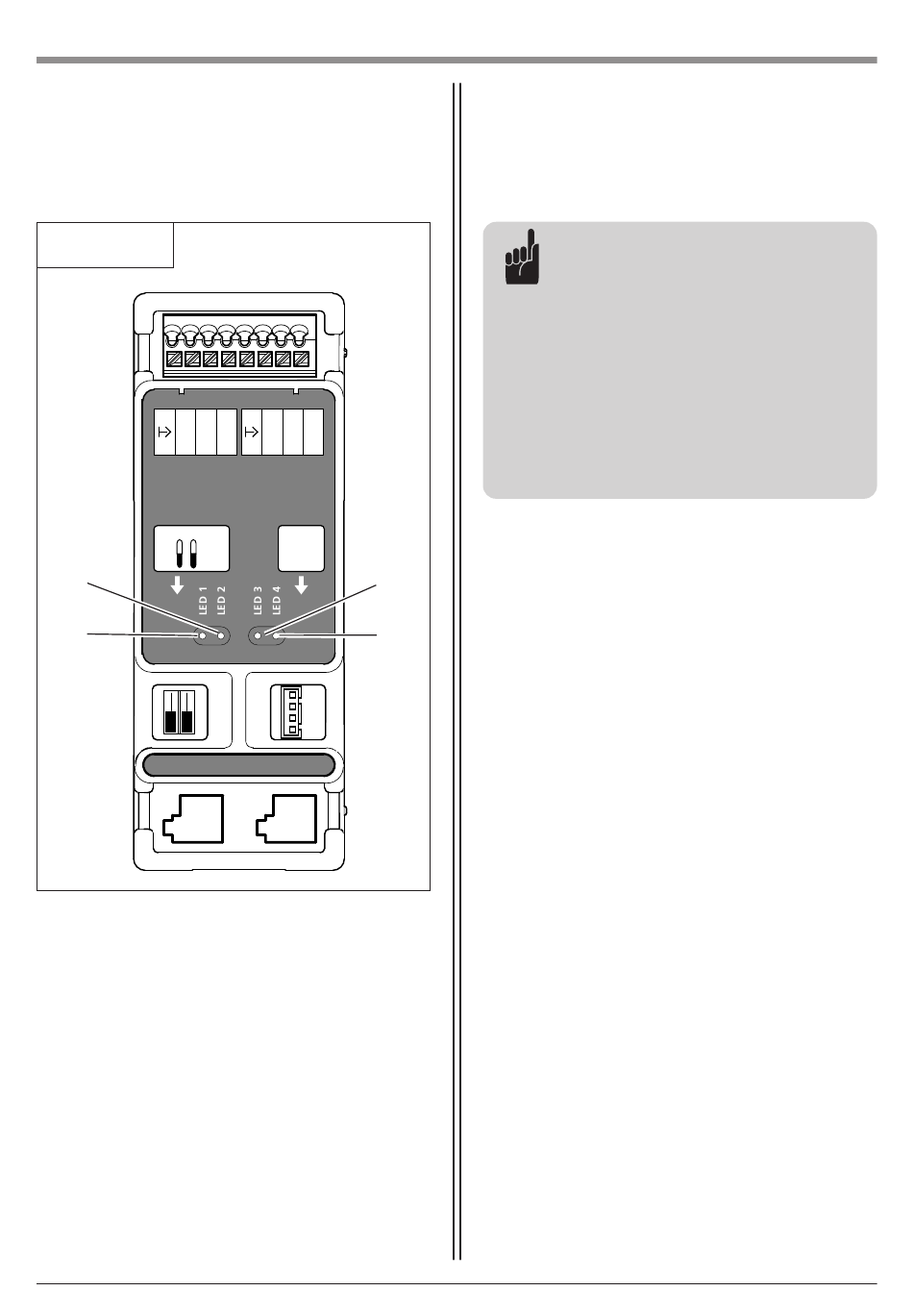

6.
Mise en service
6 / 1
GN
BN
XP16A
E F
DIP
24V
DOWN
12V
UP
B
A
XW41B
10
Manuel de l'utilisateur : Montage et service, Module d'extension EM 184 F (#116669 / 1700020545)
WH
GN
BN
WH
XP16B
XW41A
C
D
XW41C
Remarque :
Les dispositifs de sécurité anti-
entraînement doivent être raccordés
avant la mise en service.
Sécurité anti-entraînement possible :
- sécurité anti-entraînement 3 fils,
- sécurité anti-entraînement 4 fils
avec test ou
- sécurité anti-entraînement avec
relais
Une fois la commande raccordée, les témoins (B,
C, D) clignotent lentement (module non connecté
au MSBUS).
• Lors de la première mise en service, le module
est automatiquement reconnu par la
commande.
La commande a besoin de 30 secondes env. pour
reconnaître les modules connectés.
Le module Reset s'arrête automatiquement
(allumage séquentiel témoins B, C, D – Module
MSBUS détecté).
A
Indicateur de fonctionnement
B
Cellule photoélectrique EZS (sécurité
anti-entraînement) 1 connectée
C
Test EZS
D
Cellule photoélectrique EZS 2 connectée
