5.
Montage

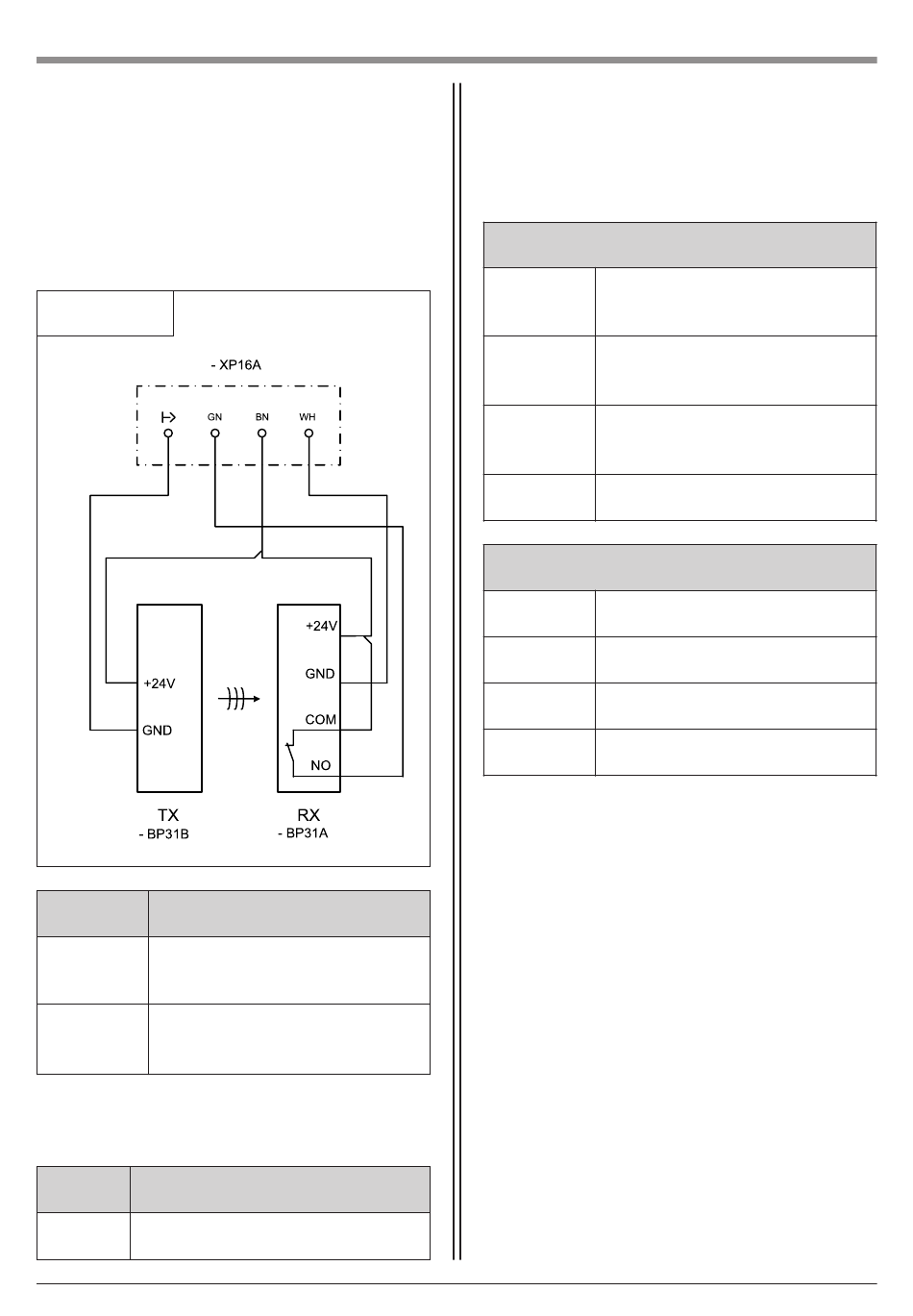

Raccordement sécurité anti-entraînement
avec relais
5.2.2 / 4
M14E006
Désignation
Type / Fonction
Sécurité anti-entraînement,
BP31A
récepteur RX
Sécurité anti-entraînement,
BP31B
émetteur TX
Réglages interrupteur DIP (E)
DIP E
Fonction
ON
Sécurité anti-entraînement 24V
Manuel de l'utilisateur : Montage et service, Module d'extension EM 184 F (#116669 / 1700020545)
Affectation des bornes
Signal de test pour la sécurité
I –>
anti-entraînement
Signal de la sécurité
GN
anti- entraînement
+ 24V / +12V DC,
BN
dépend de l'interrupteur DIP E
WH
GND
Légende des couleurs de câbles
BN
marron
GN
vert
WH
blanc
YE
jaune
9
