ABB MSBUS EM 184 Manuel De L'utilisateur
Manuels Connexes pour ABB MSBUS EM 184
Sommaire des Matières pour ABB MSBUS EM 184

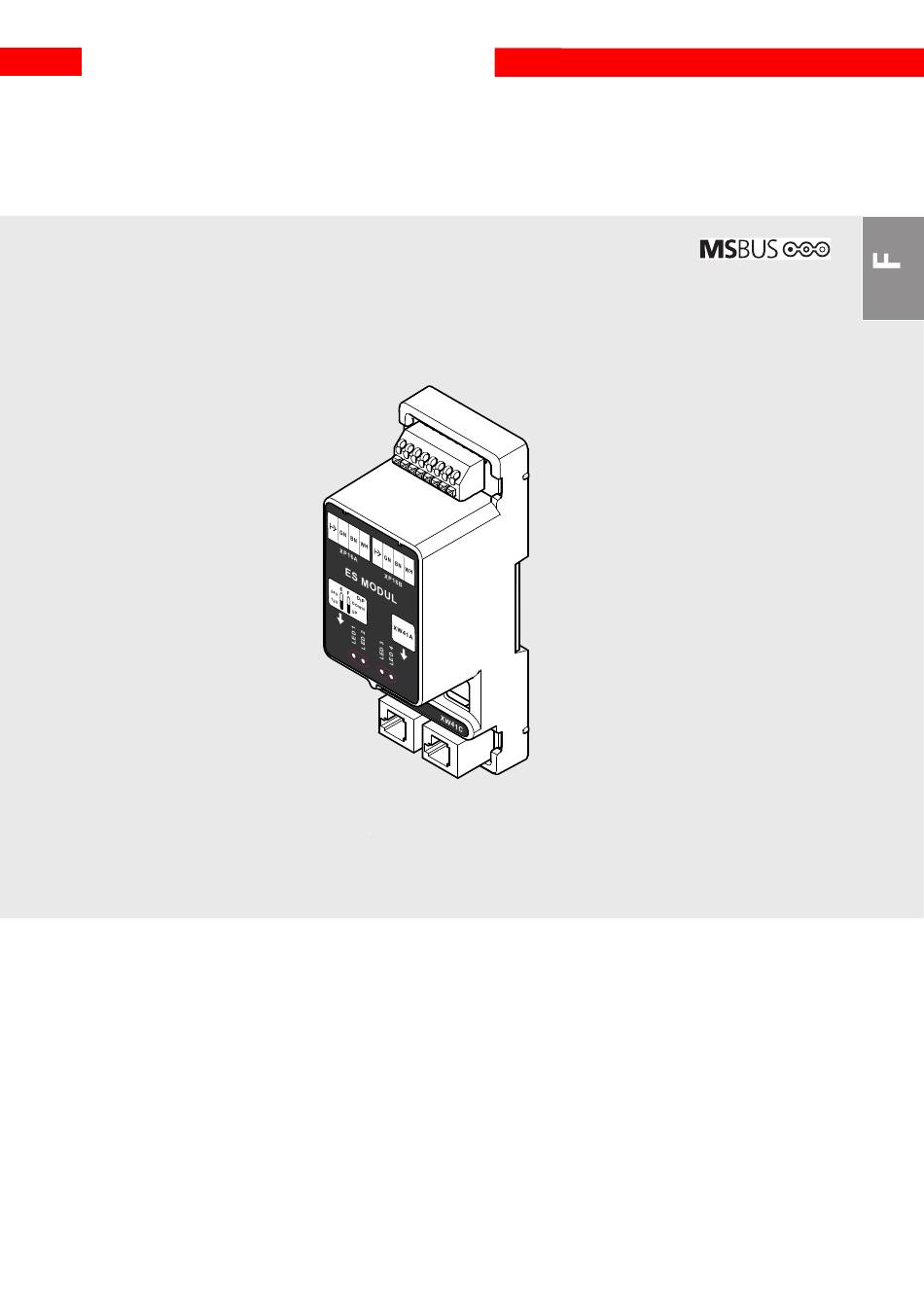

- Page 1 Module d’extension EM 184 Sécurité anti-entraînement MSBUS Manuel de l’utilisateur : Montage et service...
-
Page 2: Table Des Matières
Explication des symboles Table des matières Explication des symboles ..2 Remarques Table des matières ...2 Prudence ! Consignes générales Risque de dommages corporels ! de sécuritée ....3 Vous trouverez ici d’importantes consignes de sécurité... -
Page 3: Consignes Générales
Consignes générales de sécuritée A lire absolument ! Groupe-cible Ce produit doit être monté, raccordé et mis en service exclusivement par un personnel qualifié et instruit qui : - dispose de connaissances relatives aux directives spécifiques de sécurité et de prévention des accidents, - dispose de connaissances sur les règles se rapportant à... -
Page 4: Consignes Générales De Sécurité
Consignes générales de sécurité A lire absolument ! Consignes concernant le montage • Vérifiez l'état mécanique irréprochable des installations à brancher (Portes etc.). • Avant les travaux de câblage, il est indispensable de couper l’alimentation du système. Pendant les travaux, l'alimentation électrique doit impérativement restée coupée. •... -
Page 5: Présentation Du Produit
Présentation du produit Montage Montage du module d'extension Fourniture 5.1 / 1 4 / 1 • Montez le module d'extension (B) sur le rail oméga (A). Module d’extension Câble MS-bus Câble de système codé Manuel de l'utilisateur : montage et service Dimensions 4 / 2 Manuel de l’utilisateur : Montage et service, Module d’extension EM 184 F (#116669 / 1700020545) -
Page 6: Câblage Du Module D'extension
Montage Câblage du module Désignation Type / Fonction d'extension Indication fonctionnement Lumière permanente 5.2.1 Vue d'ensemble des raccordements ... Fonctionnement des modules Sécurité anti-entraînement XP16A 5.2.1 / 1 Test sécurité anti-entraînement XP16A XP16B Sécurité anti-entraînement XP16B Interrupteur DIP DIP E Interrupteur DIP DIP F XP16A Sécurité... -
Page 7: Raccordement Des Modules
Montage 5.2.2 Raccordement des modules Raccordement de la commande fonctionnelle Réglages interrupteur DIP (E) et du module supplémentaire DIP E Fonction Attention ! Sécurité anti-entraînement 12V Afin d'assurer un fonctionnement DOWN (réglage usine) correct, seul le système MSBUS peut être utilisé. Sécurité... - Page 8 Montage Raccordement sécurité anti-entraînement testé Raccordement sécurité anti-entraînement dynamique 5.2.2 / 2 5.2.2 / 3 M14E006 M14E006 Désignation Type / Fonction BP30A Sécurité anti-entraînement, récepteur RX BP30B Sécurité anti-entraînement, émetteur TX Borne de connexion Désignation Type / Fonction Réglages interrupteur DIP (E) Sécurité...
- Page 9 Montage Raccordement sécurité anti-entraînement Affectation des bornes avec relais Signal de test pour la sécurité I –> 5.2.2 / 4 anti-entraînement M14E006 Signal de la sécurité anti- entraînement + 24V / +12V DC, dépend de l‘interrupteur DIP E Légende des couleurs de câbles marron vert blanc...
-
Page 10: Mise En Service
Mise en service Remarque : 6 / 1 Les dispositifs de sécurité anti- entraînement doivent être raccordés avant la mise en service. Sécurité anti-entraînement possible : - sécurité anti-entraînement 3 fils, - sécurité anti-entraînement 4 fils avec test ou - sécurité anti-entraînement avec XP16A XP16B relais... -
Page 11: Annexe
Annexe Caractéristiques techniques Tension de de 24 à 30 service Intensité maxi de la sécurité anti- entraînement Type de protection conventionnel / Câblage câble MSBUS Dimensions 126 x 48 x 46 (l x h x p) Consommation propre Poids 0,15 Manuel de l’utilisateur : Montage et service, Module d’extension EM 184 F (#116669 / 1700020545) - Page 12 Français Notice d'origine, protégé par droits d’auteur. Reproduction, même partielle, seulement après autorisation de notre part. Sous réserve de modifications servant au progrès technique. 116669 Mise à jour: 07.2015 #116669 / 1700020545...
