5.
Montage

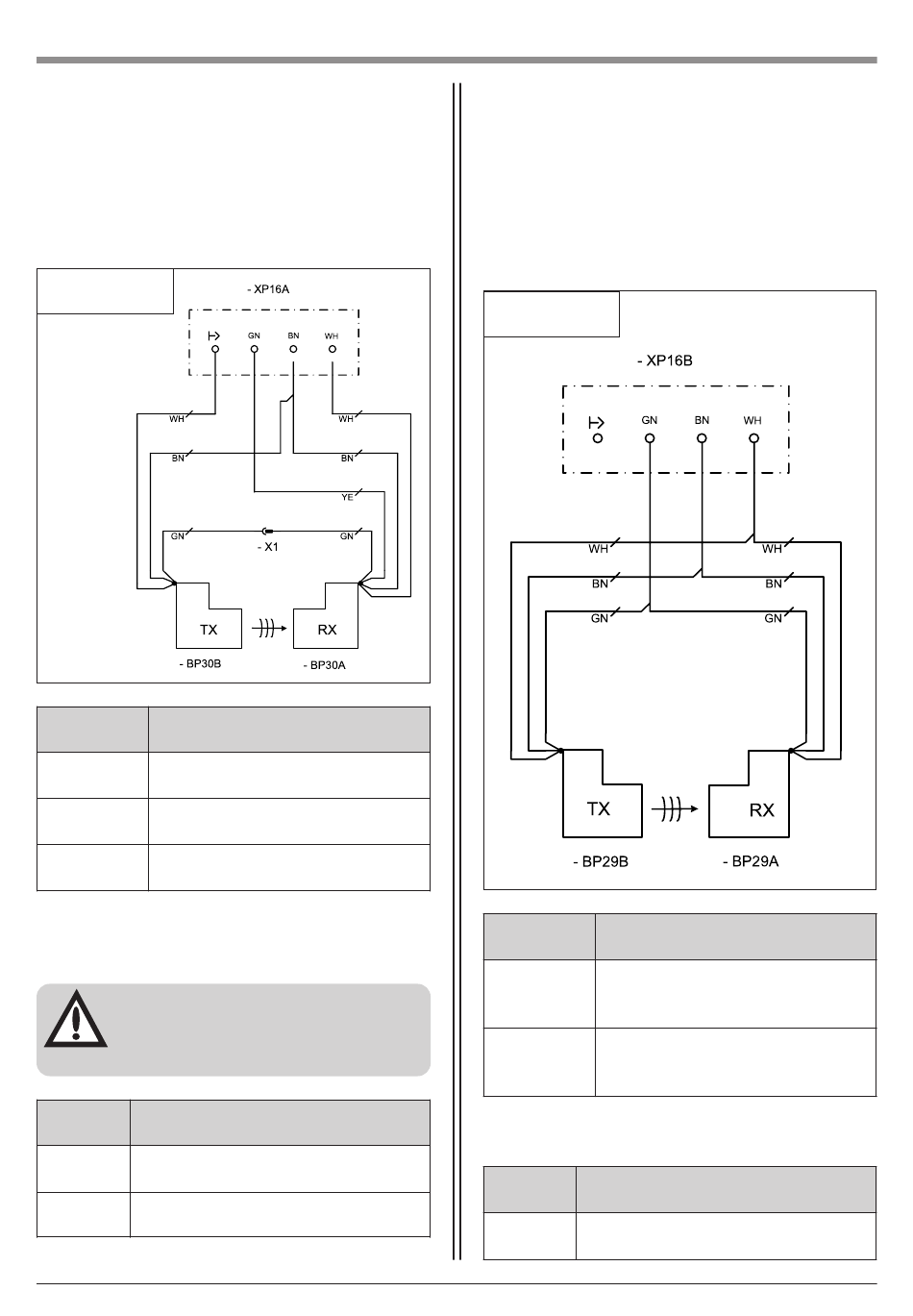

Raccordement sécurité anti-entraînement testé
5.2.2 / 2
M14E006
Désignation
Type / Fonction
BP30A
Sécurité anti-entraînement, récepteur RX
BP30B
Sécurité anti-entraînement, émetteur TX
X1
Borne de connexion
Réglages interrupteur DIP (E)
Attention !
La sélection d'une tension incorrecte
détruit la cellule photoélectrique.
DIP E
Fonction
OFF
Sécurité anti-entraînement 12V
ON
Sécurité anti-entraînement 24V
8
Manuel de l'utilisateur : Montage et service, Module d'extension EM 184 F (#116669 / 1700020545)
Raccordement sécurité anti-entraînement
dynamique
5.2.2 / 3
M14E006
Désignation
Type / Fonction
Sécurité anti-entraînement,
BP29A
récepteur RX
Sécurité anti-entraînement,
BP29B
émetteur TX
Réglages interrupteur DIP (E)
DIP E
Fonction
OFF
Sécurité anti-entraînement 12V
