FLEX POWER II
ES
Az Azul
N Negro
R Rojo
V Verde
B Blanco
A Amarillo
Na Naranja
M Marrón
Batería
Presurizador
Conmutador
Relé Relé
Sensor de temperatura
Módulo electrónico
compresor
Presostato
4

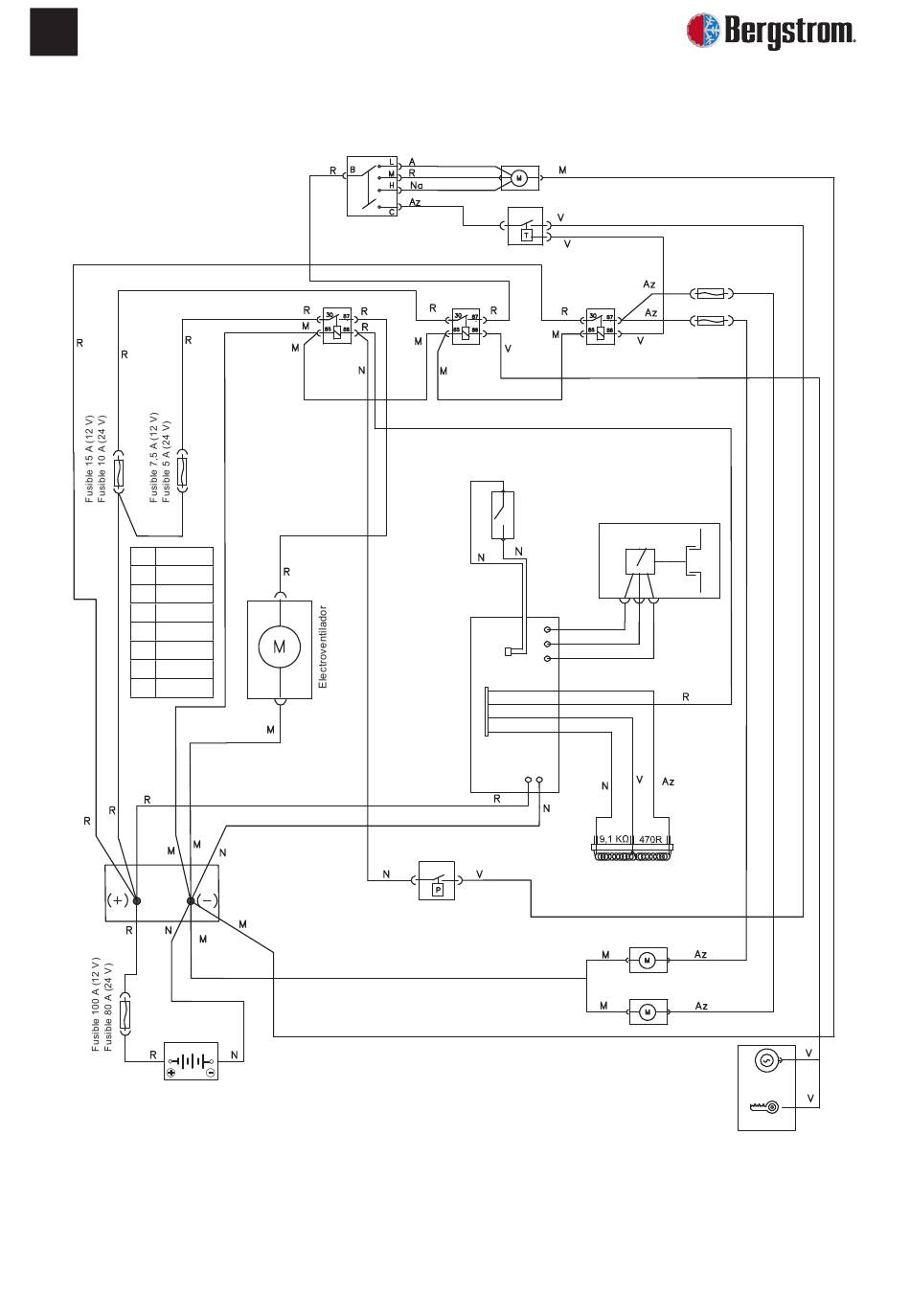

ESQUEMA ELÉCTRICO - 12 V / 24 V
Termostato
Relé
Compresor
Resistencia
Electroventilador 1
Electroventilador 2
Fusible 15 A (12 V)
Fusible 10 A (24 V)
Alternador
Llave de
contacto
