FLEX POWER II
FR
Az Bleu
N Noir
R Rouge
V Vert
B Blanc
A Jaune
Na Orange
M Marron
Batterie
Commutateur
Relais Relais
Capteur de température
Module électronique du
compresseur
Pressostat
12

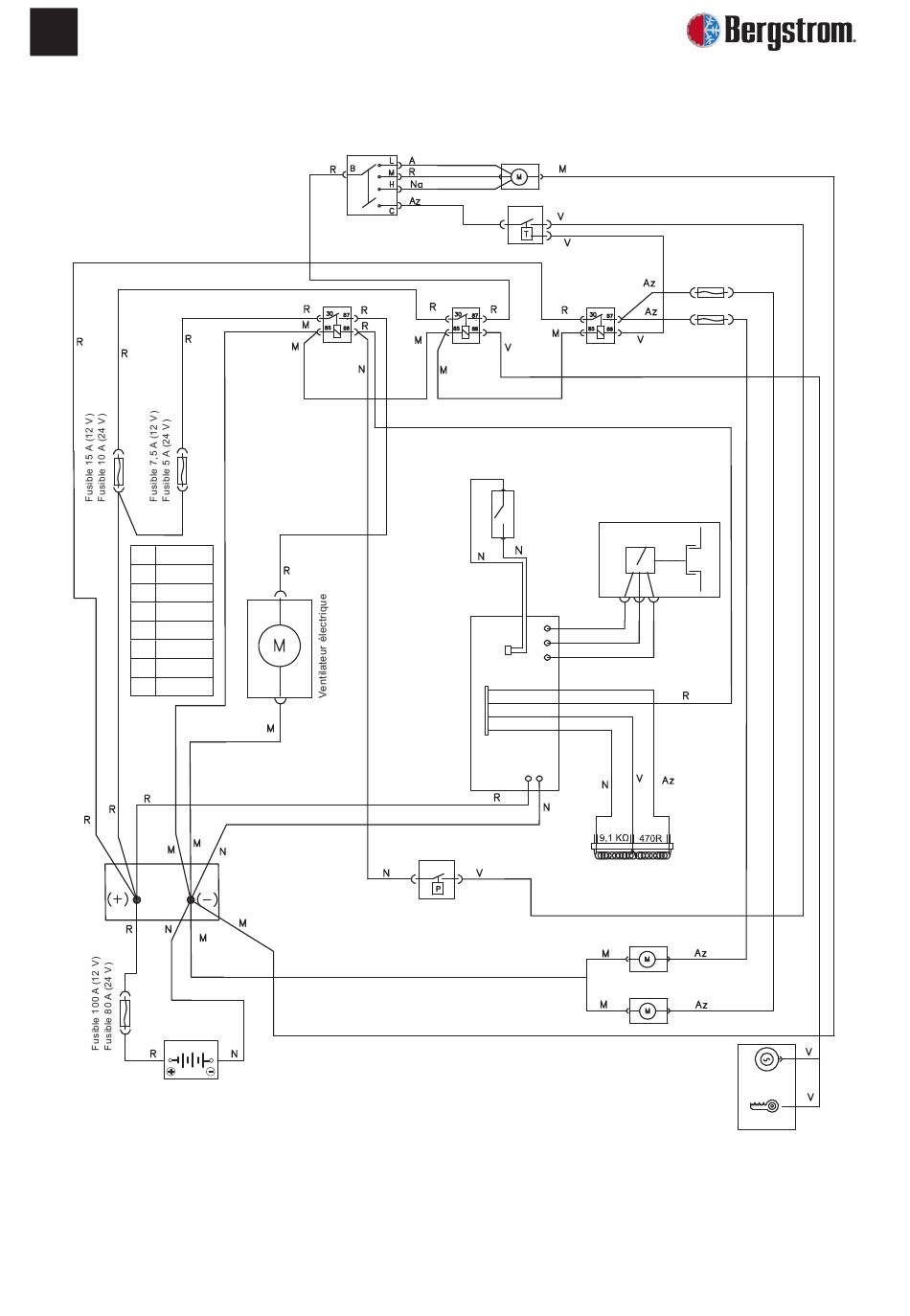

SCHÉMA ÉLECTRIQUE - 12 V / 24 V
Souffleuse
Thermostat
Relais
Compresseur
Résistance
Ventilateur électrique 1
Ventilateur électrique 2
Fusible 15 A (12 V)
Fusible 10 A (24 V)
Alternateur
Clé de
contact
