Installer le collier de serrage
Après avoir confirmé que la hauteur de la nacelle n'est pas à moins de 2,5 cm de
la pointe de l'hélice, installer le collier de serrage pour éviter que le propulseur
électrique n'entre en contact avec la nacelle du transducteur.
1. Sélectionnez le collier de serrage approprié pour le moteur de pêche à la
traîne. Utilisez le collier de serrage 1,3" pour l'Ultrex et le collier de serrage
1,5" pour l'Ultrex QUEST.
2. Installer un boulon de 1 po (1/4 -20, 1 po) dans le trou d'une moitié
du collier.
3. Placer le butoir dans la rainure de l'arbre du propulseur électrique. Centrer
une moitié du collier de serrage sur le buteur conformément à l'illustration.
4. Installer le collier (moitié) et un écrou hexagonal (1/4-20) dans l'arbre du
propulseur électrique conformément à l'illustration. Répéter la procédure
de l'autre côté.
Support sur le propulseur électrique

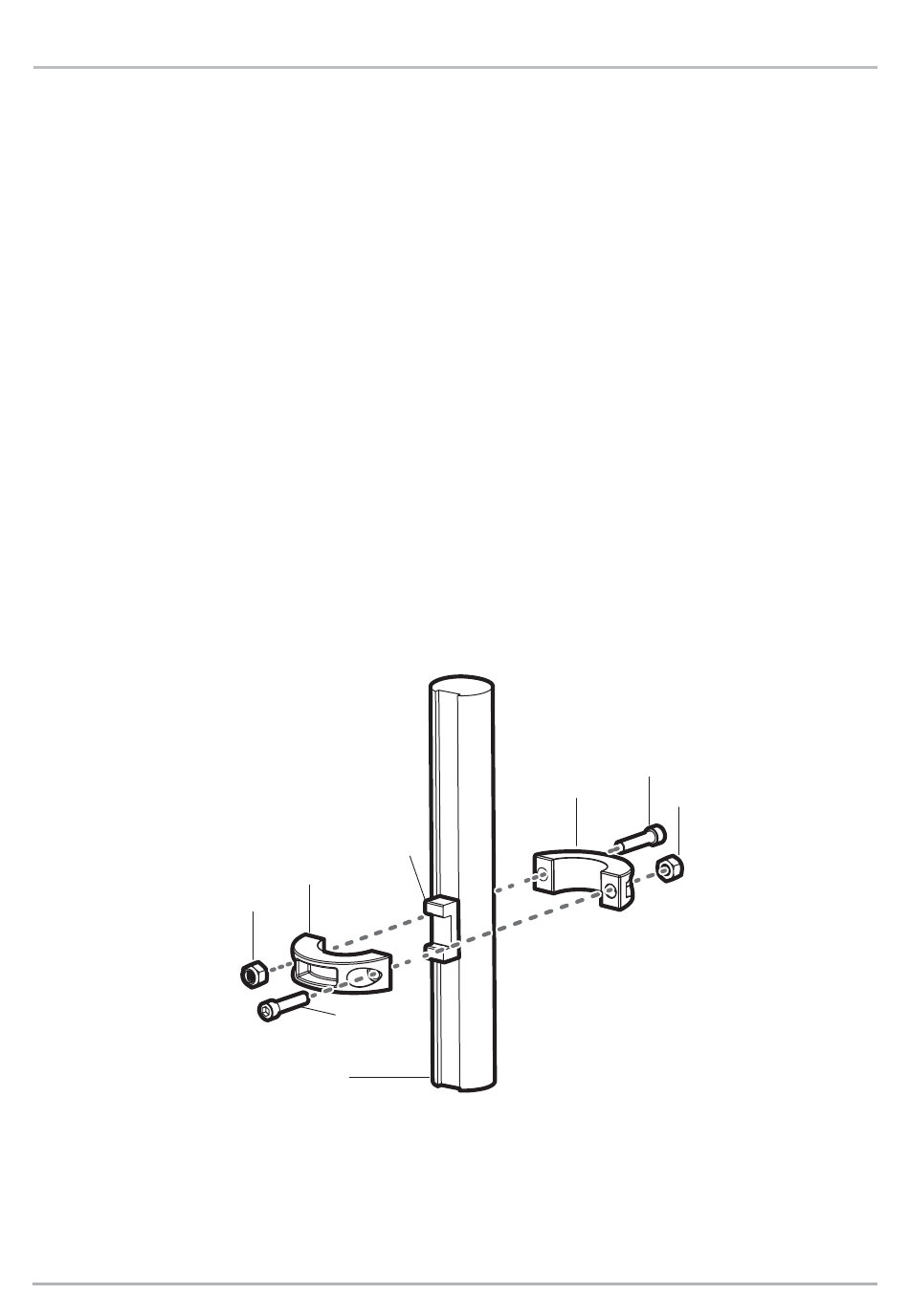

Installation du collier de serrage sur l'Ultrex
butoir
collier
écrou
boulon
(1/4 - 20,1 po)
la rainure de l'arbre du
propulseur électrique
(1/4 - 20,1 po)
collier
18
boulon
écrou
