Un câble d'alimentation de 3 m (10') est fourni pour alimenter le transducteur
MEGA 360 Imaging. Vous pouvez raccourcir ou allonger le câble en utilisant un
fil de cuivre multibrin de calibre 18.
Humminbird ne garantit pas le produit contre les surtensions et les surintensités.
Le transducteur MEGA 360 Imaging doit disposer d'une protection suffisante en
sélectionnant un fusible de 1 ampère adéquat.
5a. Interrupteur principal/tableau à fusibles : s'il y
a un raccord pour fusible libre, utilisez des
connecteurs électriques à sertir (non inclus) qui
conviennent au raccord du tableau à fusibles.
Brancher le fil noir à la masse (–), et le fil rouge à
l'alimentation positive (+) 12 V c.c, et le fil
d'écoulement/de garde à la borne de mise à terre
du châssis du bateau. Installez un fusible de 1
ampère (non inclus) pour assurer la protection de
l'appareil.
OU
5b. Interrupteur batterie : installez l'interrupteur batterie (vendu séparément)
à l'aide des directives fournies avec celui-ci. Vous devrez également vous
procurer un porte-fusible et un fusible de 1 ampère (non inclus), et les installer
en série afin de protéger l'appareil. Branchez le fil noir à la masse (–), le fil
rouge à l'alimentation positive (+) de 12 V c.c. et le blindage fil d'écoulement/de
garde à la borne de mise à terre du châssis du bateau.
Si vous n'êtes pas en mesure de vous procurer un interrupteur batterie et que
vous êtes forcé de connecter le câble d'alimentation directement à la batterie,
soyez conscient que cela drainera la batterie. Humminbird ne recommande
pas de brancher une batterie sans utiliser un fusible ou un interrupteur.
Le fil d'écoulement/de garde est le fil noir non étamé.
6. Afin d'obtenir un assemblage propre, attachez solidement les câbles à l'aide de
colliers de serrage le long de l'itinéraire.
Installation de câble
REMARQUE
MISE EN GARDE
REMARQUE
28

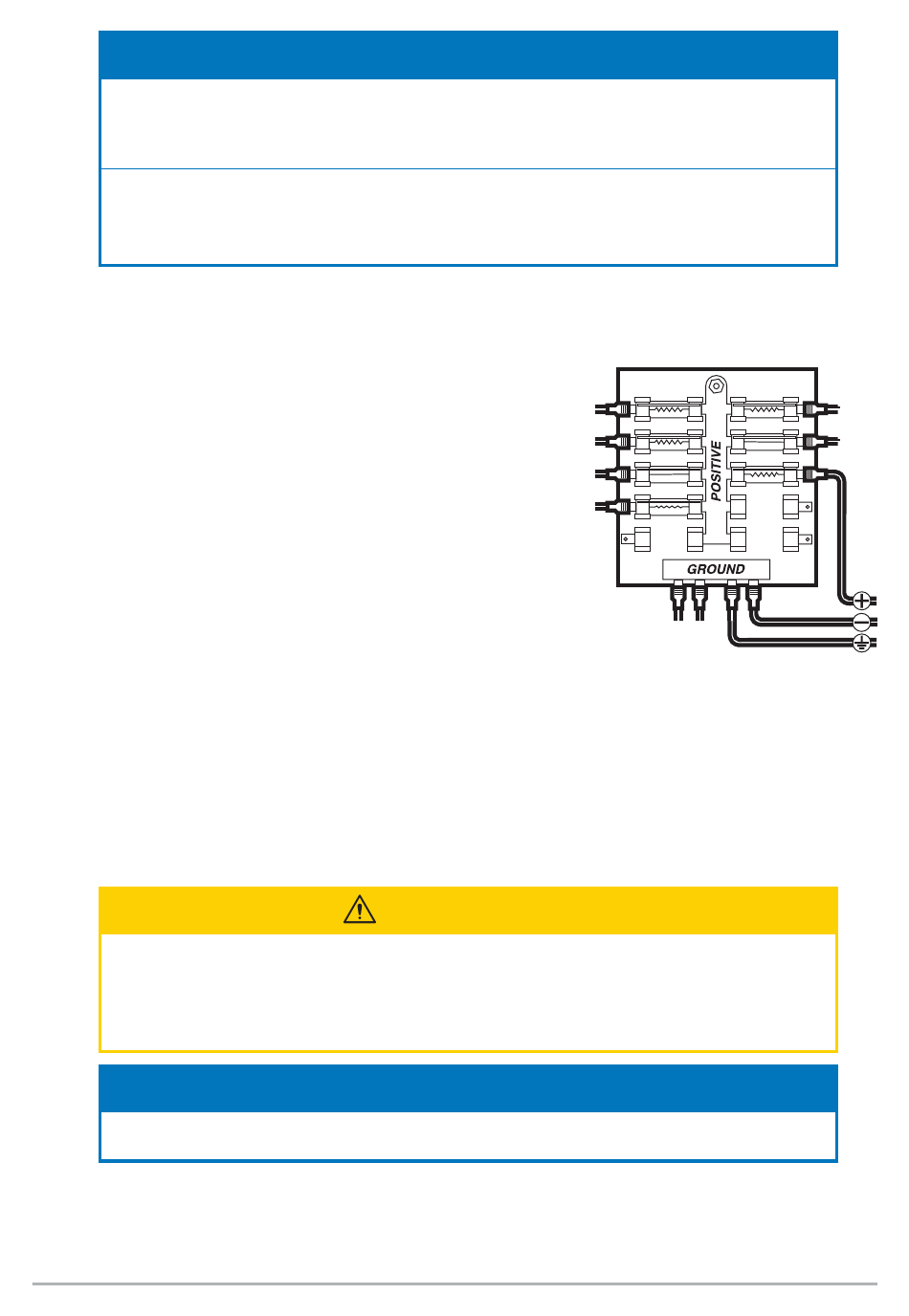

Branchement à un
tableau à fusibles
