C- CÂBLAGE / INSTALLATION C- CÂBLAGE / INSTALLATION

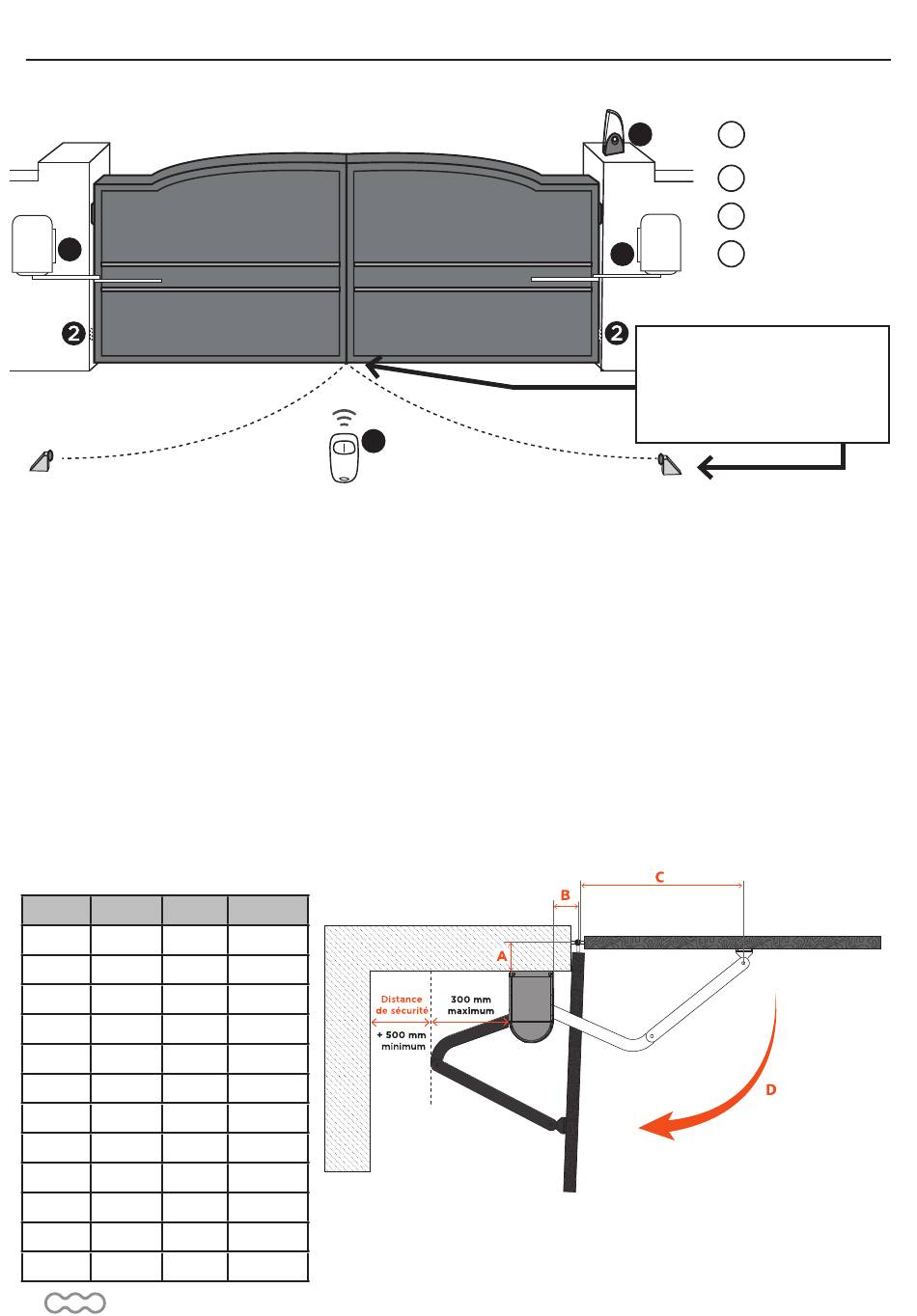

C1- Installation de l'automatisme
3
C2- Tableau de dimensions
Pour une installation correcte, conformez-vous scrupuleusement aux mesures indiquées sur le tableau ci-
dessous.
Si nécessaire, ajuster la structure du portail pour l'adapter à votre motorisation.
Avant de procéder à l'installation, assurez-vous que votre portail fonctionne librement :
1) Les charnières sont correctement positionnées et sont graissées.
2) Aucun obstacle dans la zone de déplacement.
3) Pas de frictions entre les deux portails ou au niveau du sol pendant l'ouverture.
4) Gardez assez d'espace de retrait quand le portail est ouvert, voir schéma ci-dessous
-A- Distance entre l'axe du gond du portail et l'arrête interne du pilier.
-B- Distance entre le gond du portail et le bord du moteur.
-C- Distance entre la fixation du bras et le gond du portail.
-D- Angle d'installation depuis la position complètement fermée du portail à la position complètement ouverte.
Ouverture intérieure
Tableau des dimensions
A (mm) B (mm) C(mm)
50 50 600
50 100 550
50 150 500
100 50 630
100 100 580
100 150 530
150 50 600
150 100 550
150 150 500
200 50 600
200 100 550
200 150 500
6 FR
4
D
90°- 95°
90°- 105°
95°- 110°
90°- 95°
90°- 100°
95°- 110°
90°- 95°
90°- 100°
95°-110°
90°-95°
90°-100°
95°-105°
Feu clignotant 24V avec
1
1
antenne intégrée
(en option - AAM0111)
Photocellules (en option
2
- AAM0036)
2
3
Motorisation de portail 24 V
3
4
Télécommande 2 canaux
Une butée centrale à la fermeture
est indispensable (non fournie).
Il est conseillé d'installer des
butées latérales physiques (non
fournies) à l'ouverture.
COTE A :
minimum 50 mm
maximum 200 mm
COTE B :
minimum 50 mm
maximum 150 mm
