Digital Cylinder AX
9.2 Descriptions détaillées (étapes)
9.2.1 Montage de la poignée (méc.)
(Manuel)
ATTENTION
Accès non autorisé par un perçage à l'intérieur
Selon la version, l'extérieur du cylindre de fermeture AX est doté à l'exté-
rieur d'une protection contre le perçage.
Si vous trouvez un repère à l'intérieur ( IN ) sur le corps du cylindre,

montez le cylindre de fermeture AX de manière à ce que ce côté se
trouve dans une zone protégée.
Au besoin, rosaces déjà montées.
ü
1. Insérez le cylindre de fermeture AX avec l'entraîneur dans le logement
de la serrure encastrée.
2. Vissez le cylindre de fermeture AX.
3. Au besoin, montez les autres pièces de garniture.
Cylindre de fermeture AX monté.
9

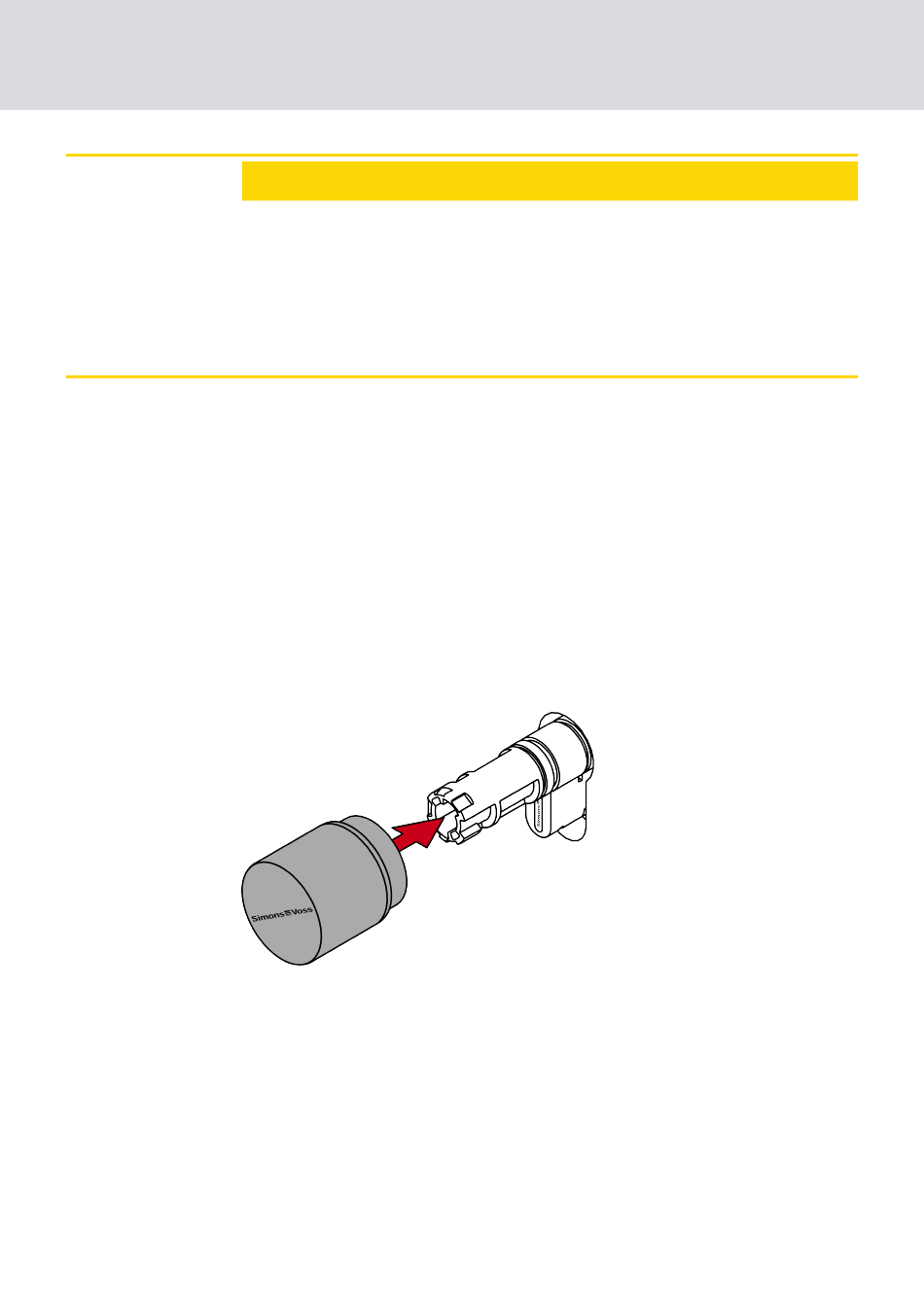

1. Mettez la poignée en place.
9. Montage
