Digital Cylinder AX
9 Montage
9.1 Brève description (montage complet)
9.1.1 Cylindre confort/cylindre antipanique (CO/AP, lecture d'un côté)
9.1.1.1 Montage standard/premier initial
(Manuel)
ATTENTION
Accès non autorisé par un perçage à l'intérieur
Selon la version, l'extérieur du cylindre de fermeture AX est doté à l'exté-
rieur d'une protection contre le perçage.
Si vous trouvez un repère à l'intérieur ( IN ) sur le corps du cylindre,

montez le cylindre de fermeture AX de manière à ce que ce côté se
trouve dans une zone protégée.

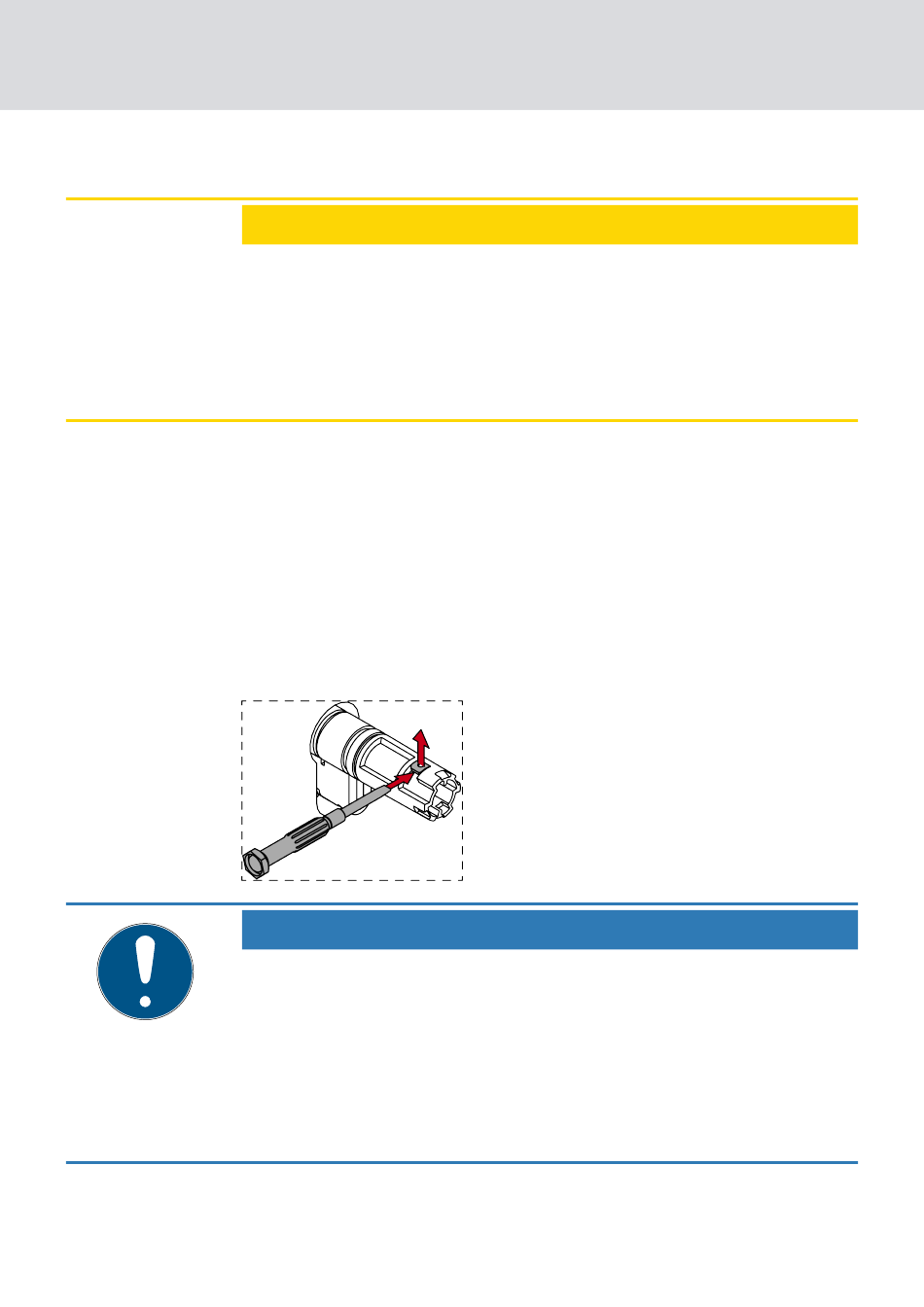

Cette possibilité est la solution de montage la plus simple du Digital
Cylinder AX. Vous n'avez besoin d'aucun outil spécial pour le premier
montage. Ôtez le dispositif de blocage rouge en plastique avant le
montage initial.
REMARQUE
Premier montage sans outil
À la livraison, la poignée mécanique est seulement mise en place. Un dis-
positif de blocage de poignée (pièce en plastique rouge) empêche que la
poignée s'enclenche. Vous pouvez monter la poignée mécanique du cy-
lindre de fermeture AX sans outil, mais vous ne pouvez plus la démonter
sans outil spécial. Lors du premier montage du cylindre de fermeture AX, le
démontage de la poignée mécanique n'est donc pas nécessaire. À la place,
commencez par insérer le cylindre de fermeture AX.
1. Démontez le bouton mécanique (voir
[ 39] ).
}
Démontage de la poignée (méc.)
