Digital Cylinder AX
6.2.4 Profil scandinave (RS)
6.3 Modèles
6.3.1 Antipanique (AP)
(Manuel)

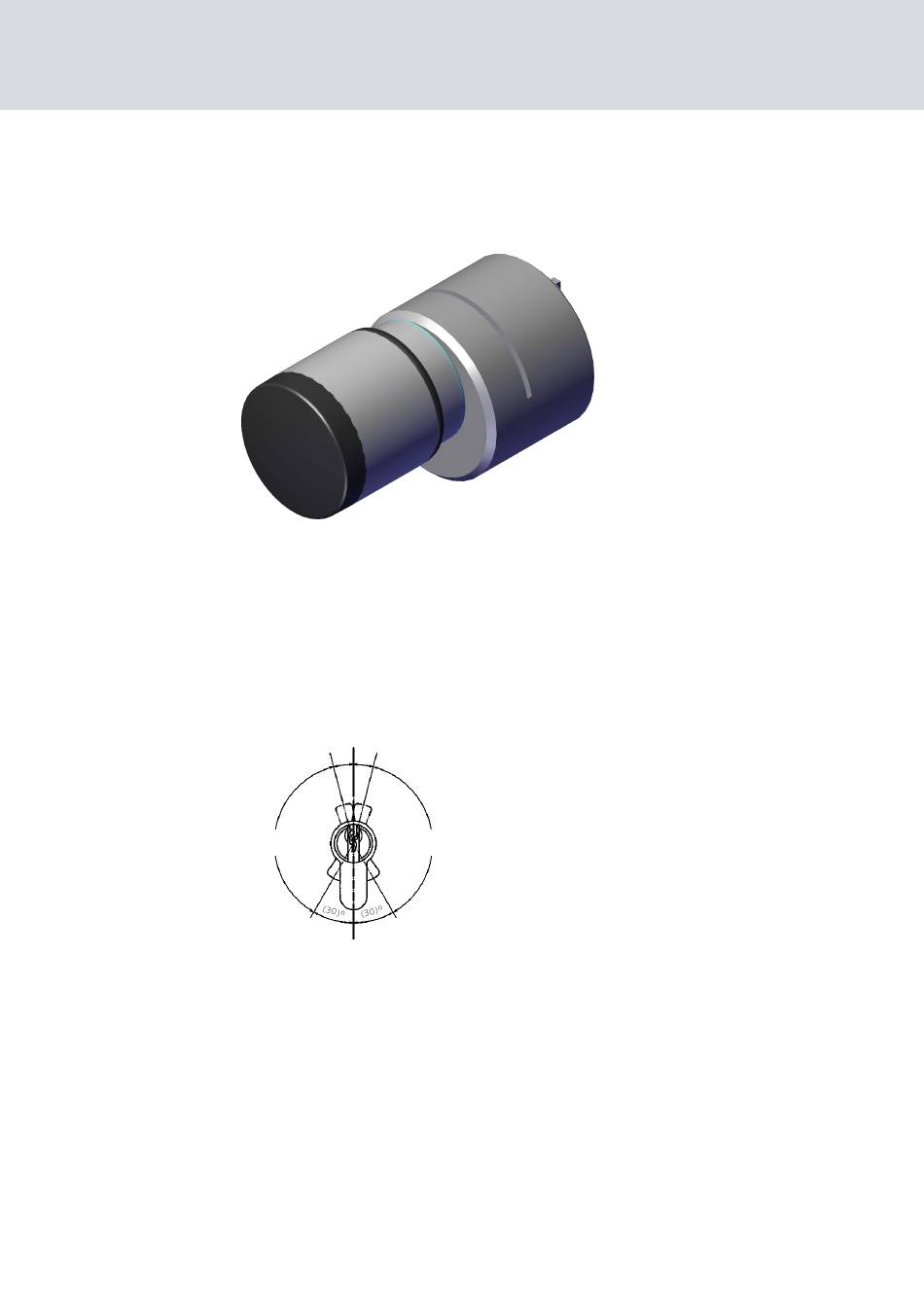

Dans cette version, le Digital Cylinder AX est livré avec un profil de cylindre
pour cylindre à profil scandinave.
Les portes peuvent être dotées de serrures encastrées avec fonction
antipanique. Pour quelques serrures encastrées, la fonction antipanique
peut être bloquée par certaines positions du panneton (zone R).
Zone O : 15° à 345°
345° 15°
(15)° (15)°
Zone R : Zone R :
210° à 345° 15° à 150°
210° 150°
Zone U : 150° à 210°
Pour ces portes/serrures encastrées, il faut utiliser un Digital Cylinder AX
avec fonction antipanique (AP).
Les Digital Cylinder AX avec fonction antipanique sont dotés d'un
mécanisme à ressort qui tire toujours le panneton dans une position non
critique (zone O ou zone U). Ainsi, le panneton ne peut plus bloquer la
fonction antipanique de la serrure antipanique.
Le montage ne diffère pas de celui du cylindre confort normal (voir
confort/cylindre antipanique (CO/AP, lecture d'un côté) [
Pour les portes sur le trajet des itinéraires de secours qui ont été montées
après le 1er avril 2003, vous devez prendre en compte les points suivants :
6. Configuration de base, profils et équi-
pements
21 / 160
Cylindre
34]
).
}
