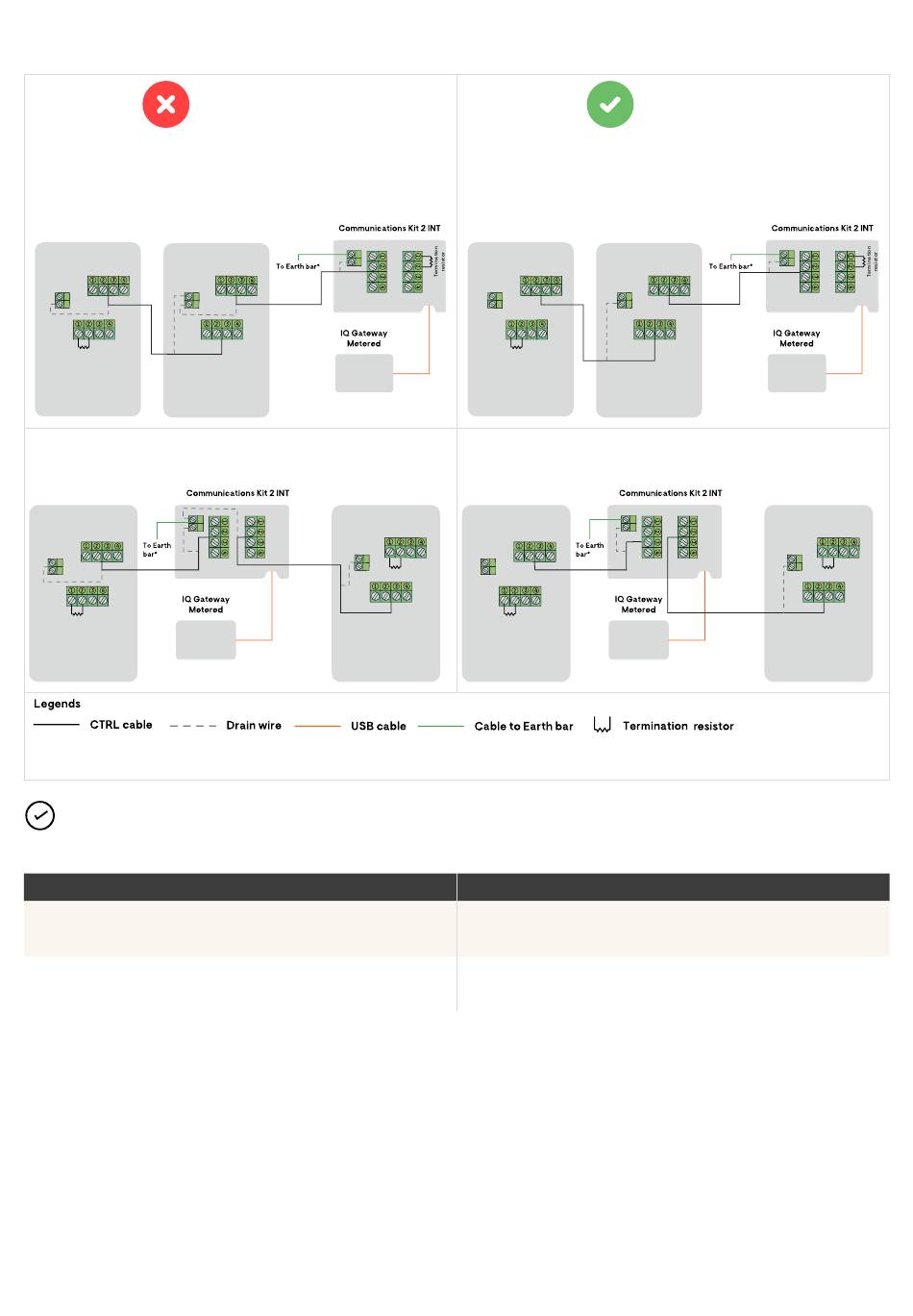

7.6.1 Câblage de communication de commande entre les composants du système dans une
configuration raccordée au réseau
Le fil de drainage est terminé aux deux extrémités de la section
de câblage de communication de commande.
Séquence 1 : IQ Battery 5P → Communications Kit 2 INT
IQ Battery 5P
IQ Battery 5P
Séquence 2 : IQ Battery 5P → Communications Kit 2 INT →
IQ Battery 5P
IQ Battery 5P
*Earth connection is needed only if the control communication cable drain wire is being connected to the terminal.
The terminal can accept wire sizes between 0.14 mm
REMARQUE : La connexion à la terre n'est nécessaire que si le fil de drainage du câble de communication de commande est
connecté à la borne. La borne peut accepter des tailles de fils comprises entre 0,14 mm
Voici un tableau indiquant les emplacements des résistances de terminaison pour les séquences ci-dessus.
Séquence de câblage de communication de commande
Séquence 1
Séquence 2
INCORRECT
IQ Battery 5P
to 2.5 mm
2
Le fil de drainage est terminé à une seule extrémité de la section
de câblage de communication de commande.
Séquence 1 : IQ Battery 5P → Communications Kit 2 INT
IQ Battery 5P
Séquence 2 : IQ Battery 5P → Communications Kit 2 INT →
IQ Battery 5P
IQ Battery 5P
.
2
Emplacement de la résistance de terminaison
•
Première unité IQ Battery 5P dans le circuit de la batterie
•
Communications Kit 2
•
Première unité IQ Battery 5P
•
Dernière unité IQ Battery 5P
34
CORRECT
IQ Battery 5P
IQ Battery 5P
2
2
et 2,5 mm
.
Câblage
