enphase IQ Battery 5P with FlexPhase Guide D'installation Rapide page 15

REMARQUE : Vous pouvez suivre l'une des méthodes indiquées dans cette section pour monter l'IQ Battery 5P sur un mur en
maçonnerie.
REMARQUE : Pour les installations murales, assurez-vous d'utiliser une cheville dont la taille et la longueur conviennent aux
trous percés avant de placer la platine de fixation sur le mur et d'insérer les vis pour fixer cette dernière.

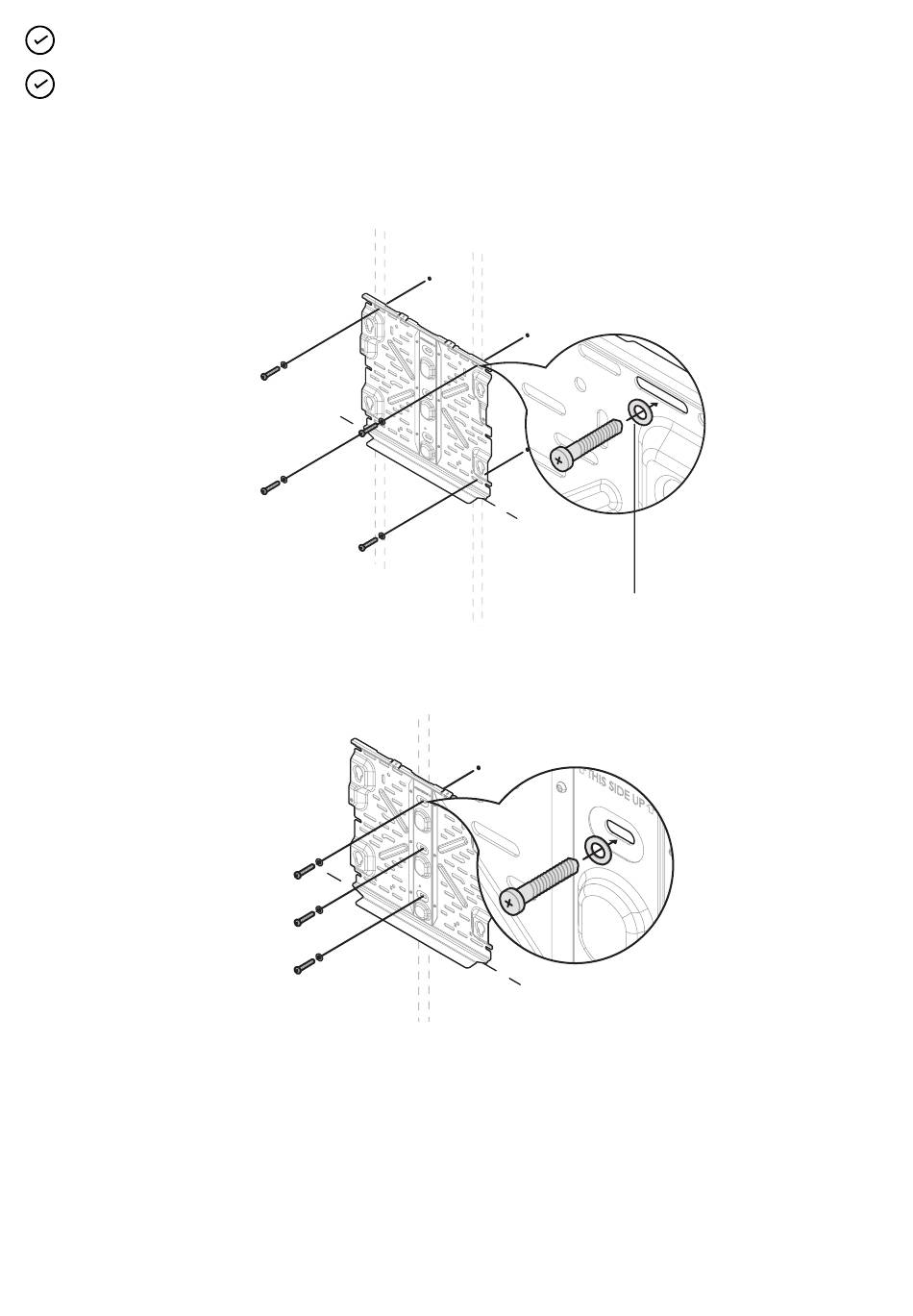

5. Pour monter la platine de fixation inférieure, adoptez l'une des options suivantes :
• Lorsqu'il y a plusieurs fentes de montage verticales : Placez la platine de fixation inférieure sur le mur et fixez-la à l'aide
des fentes de montage. Utilisez au moins quatre tire-fonds ou vis M8 (répartis symétriquement) pour les fentes de montage
verticales multiples. Serrez toutes les vis selon les valeurs de couple spécifiées par le fabricant.
• Pour les fentes de montage simples : Placez la platine de fixation inférieure sur le mur et fixez-la à l'aide des fentes de
montage. Utilisez au moins trois tire-fonds ou vis M8 (sur l'axe central) pour les fentes de montage simples. Serrez toutes les vis
selon les valeurs de couple spécifiées par le fabricant.
M8
M8
M8
M8
M8
M8
M8
5a
Washer
5b
15
Montage du produit
