enphase HCS-D Manuel De L'utilisateur

Masquer les pouces

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel

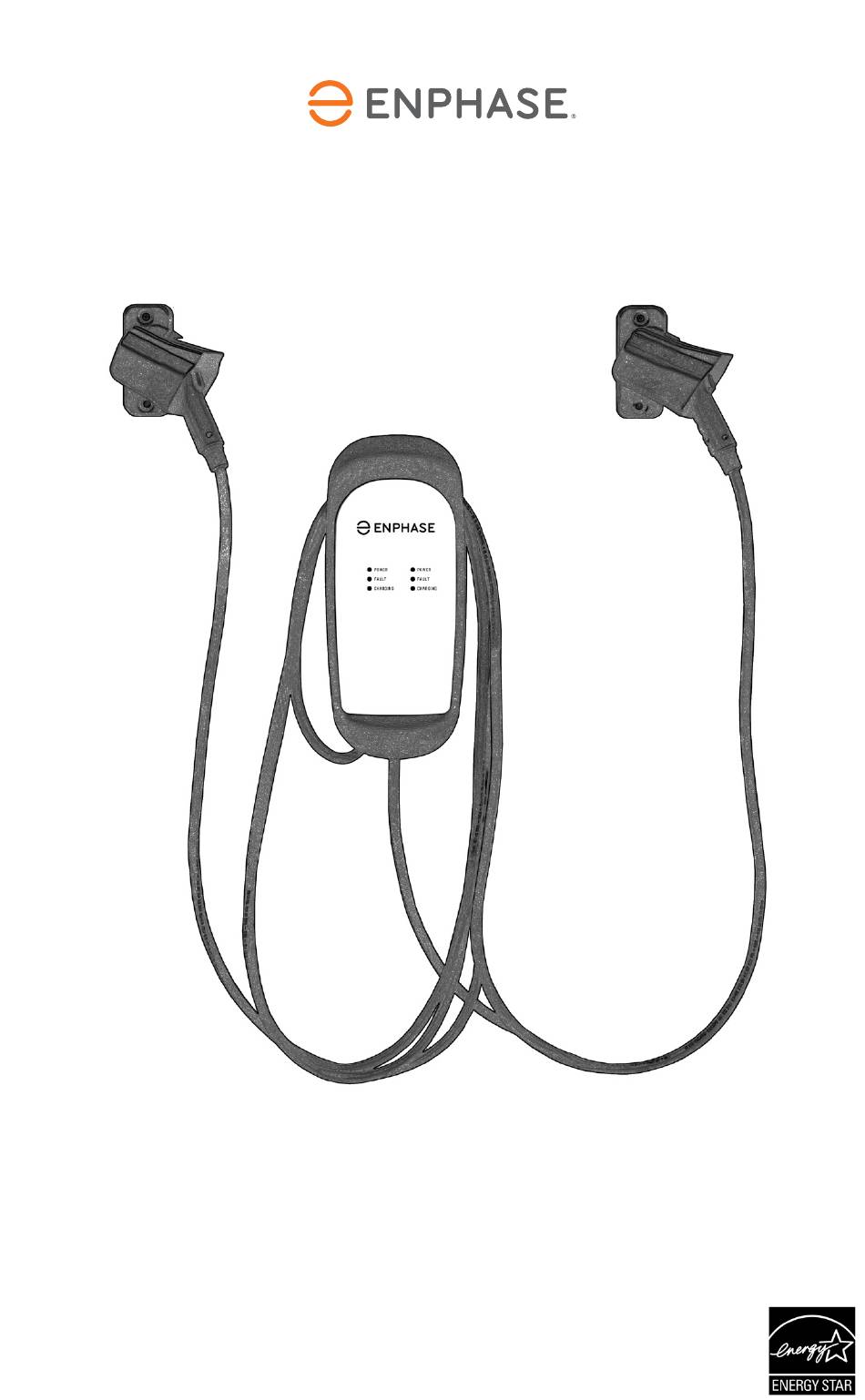

User Manual
• • • • • • •
Model HCS-D

Publicité

loading

Manuels Connexes pour enphase HCS-D

Sommaire des Matières pour enphase HCS-D

  • Page 1 User Manual • • • • • • • Model HCS-D...
  • Page 2 To view the latest version of this manual, please visit https://enphase.com/installers/resources/documentation/ ev-chargers © 2023 Enphase Energy. All rights reserved. Enphase, the e and CC logos, IQ, and cer- tain other marks listed at https://enphase.com/trademark-usage-guidelines are trademarks of Enphase Energy, Inc. in the US and other countries. Data subject to change.
  • Page 3 OPERATION ...................10 The HCS-D Front Panel INSTALLATION - SERVICE CONNECTIONS ......12 MOUNTING PROCEDURES ............17 HCS-D EVSE Mounting for Hollow-Wall Construction HCS-D EVSE Mounting for Solid-Wall Construction MOUNTING THE SAE J1772 CONNECTOR HOLSTERS ..21 CHARGE CABLE WRAP GUIDELINES ........23 WIRING INSTRUCTIONS (Hardwired HCS-D) .......24 RECEPTACLE INSTRUCTIONS (Plug-In HCS-D) ....25...
  • Page 4 Exterior Wood Screws and Washers ..........38 8. Example of Installed HCS-D and Two Connector Holsters ..38 9. Charge Cable Draped too Tightly Around the HCS-D Enclosure ..39 10. Wiring the HCS-D in a Junction Box ........... 30 11.
  • Page 5 HCS-D User Manual IMPORTANT SAFETY INSTRUCTIONS Carefully read these instructions and the charging instructions in your vehicle owner’s handbook before charging your electric vehicle. The following symbols may be found in this manual or on labels affixed to the Electric Vehicle Supply Equipment (EVSE): NOTE: This means pay particular attention.
  • Page 6 HCS-D User Manual Instructions Pertaining to a Risk of Fire or Electric Shock When using the HCS, basic electrical safety precautions should be followed: • Use this EVSE to charge electric vehicles equipped with an SAE J1772 charge port only. Consult the vehicle’s owner manual to determine if the vehicle is equipped with the correct charge port.
  • Page 7 HCS-D User Manual Additional Instructions for Plug-In HCS Configurations 240V plugs are specifically designed for occasional • relocation, such as moving from one home to another home. • For personal safety, the circuit breaker MUST be turned off prior to plugging in AND/OR unplugging 240V appliances (including this EVSE).
  • Page 8 HCS-D User Manual Additional Safety Instructions WARNING: Turn off power to the EVSE at the circuit breaker panel before moving, servicing or cleaning the unit. WARNING: Always turn off input power to the EVSE at the circuit breaker panel prior to plugging into or unplugging from a wall socket.
  • Page 9 RF communications equipment, etc.) could affect operation. If interference to the EVSE is suspected, the following steps should be taken before consulting a Enphase Sales or Service Representative for assistance: 1. Reorient or relocate nearby electrical appliances or equipment during charging.
  • Page 10 Normally, the vehicle will immediately request a charge once the cable is plugged into the vehicle. Within a few seconds the green “Charging” light on the face of the HCS-D will turn on and the charging cycle will begin. After an average driving day the vehicle battery pack will require several hours to recharge completely.
  • Page 11 The HCS-D Front Panel Figure 1: HCS-D Front Panel LED Information The front panel on the HCS-D has six indicator lights, as shown in Figure 1. The three colored indicators - left and right - display status for each of the two vehicle connectors.
  • Page 12 (usually used as Neutral) must be grounded somewhere in the system. A Neutral connection is not required by the HCS-D. Only Line 1, Line 2, and Ground are required, as shown in Figure 3. CAUTION: The two phases used must each measure 120V to Neutral.
  • Page 13 Notice that L1, L2, & Ground are labeled on each diagram. Those transformer outputs correspond to the same inputs on the HCS-D. Also, each of the two 3-phase diagrams shows an L3 output, which is not used. Do not connect all three phases of a 3-phase secondary to the HCS-D.
  • Page 14 HCS-D User Manual Figure 2: 220/240V Single Phase 120V 240V NEUTRAL (NOT USED) 120V GROUND Figure 3: 208V 3-Phase, Wye-Connected L3 (NOT USED) 120V 208V NEUTRAL (NOT USED) 120V GROUND...
  • Page 15 HCS-D User Manual NOTE: With a wye-connected secondary, any two of the legs can be used to provide 208V to the HCS-D. For example, L1 & L2, or L1 & L3, or L2 & L3. Leave the unused leg open. Do not connect it to a Neutral bar, or to Ground.
  • Page 16 HCS-D. No “Neutral” point is available to be connected to ground for ground-fault protection. The HCS-D will not allow the contactor to close if it does not sense the presence of a Ground wire connected to a...
  • Page 17 • On the hardwired HCS-D, the three service conductors are shielded by three feet of flexible conduit at the bottom of the unit. The HCS-D must be positioned such that this conduit can reach a nearby junction box. • On the plug-in HCS-D, the NEMA plug head is connected by 6 feet (1.8 m) of cable (including the plug head) to the...
  • Page 18 • Size ¼”- 20 lag screws are recommended for mounting the HCS-D to a wooden structure. Pre-drill appropriately sized pilot holes to allow the lag screw to grip the wooden structure while preventing the wood from cracking or splintering while the screw is fastened.
  • Page 19 • Machine screw size ¼” - 20 hardware is recommended for mounting the HCS-D. Screw shafts of at least 2” are recommended. The HCS-D plastic angle washer hole size is 3/8” in diameter, ensure the screw heads are of a larger diameter.
  • Page 20 HCS-D User Manual Figure 6: Mounting the HCS-D to a Solid-Wall Solid Wall Mounting (flush) Longer...
  • Page 21 • • The vertical alignment of the HCS-D and connector holster mounting holes allows for the convenient mounting of both components onto the same post or wall structure. For example, the holster may be mounted directly above the HCS-D.
  • Page 22 HCS-D User Manual Figure 7: Mounting the SAE J1772 Connector Holsters Using the Exterior Wood Screws and Washers Figure 8: Example of Installed HCS-D and Two Connector Holsters NOTE: Cable Cradle shown below is not included and is sold separately.
  • Page 23 HCS-D User Manual CHARGE CABLE WRAP GUIDELINES The HCS-D enclosure body is sculpted to allow the charge cables to be wrapped around it for convenient storage as well as to keep the bulk of the cable off of the ground and out of the way. As the...
  • Page 24 HCS-D User Manual WIRING INSTRUCTIONS (Hardwired HCS-D) Route the HCS-D conduit to a nearby junction box. Use the included ½” trade size watertight conduit fitting and sealing washer to provide a moisture-resistant seal between the conduit fitting and the junction box. If necessary, drill a 7/8” diameter hole to accommodate the conduit fitting.
  • Page 25 Figure 11: Preferred Orientation of the NEMA Receptacles Below the Plug-in HCS Plug type EVSEs must be installed with the 14-50R or 6-50R receptacle supplied with your plug type EVSE product. Installation must be performed by an Enphase installer or a qualified electrician.
  • Page 26 HCS-D User Manual Receptacle Safety Instructions for 240V Plug-Type EVSE An EV Supply Equipment (EVSE) draws substantially more power than any average home load. As a result, it is crucial to select an ap- propriate receptacle that can support these products. A suitable 14-50R or 6-50R receptacle is supplied with, and must be used with your plug type EVSE.
  • Page 27 HCS-D Plug-in EVSE Grounding The plug-in HCS-D is equipped with a supply cord having an equipment grounding conductor and a grounding plug. The plug must be plugged into an appropriate receptacle that is properly in- stalled and grounded in accordance with all local codes and ordinances.
  • Page 28 HCS-D User Manual USING THE PADLOCK A padlock with three keys is included with some Enphase EVSE (when connector style permits lock hole). This rust-proof, solid brass padlock is to secure a vehicle’s charge from being interrupted. Figure 12: Locking the SAE J1772 Connector with Padlock...
  • Page 29 Installation Instructions in this manual. Always turn off input power to the EVSE at the circuit breaker panel prior to hard-wiring an HCS-D to or disconnecting an HCS-D from the service lines. Likewise, always turn off input power to the EVSE at the circuit breaker panel prior to plugging an HCS-D into or unplugging an HCS-D from a NEMA socket.
  • Page 30 HCS-D User Manual MAINTENANCE The HCS requires no periodic maintenance other than occasional cleaning. WARNING: To reduce the risk of electrical shock or equipment damage, exercise caution while cleaning the EVSE and the EV charge connector cable. 1. Turn off the EVSE at the circuit breaker.
  • Page 31 PLEASE HAVE THE MODEL NUMBER AND SERIAL NUMBER AVAILABLE WHEN CALLING. This information is printed on the label on the side of the HCS-D enclosure. If a call is made after business hours or on weekends, please leave a name, telephone number, the unit serial number, and a brief description of the problem.
  • Page 32 HCS-D conduit with two 40A SAE J1772 connectors and 25’ lengths of cable: 9.5 kg (21 lbs) HCS-D plug with two 40A SAE J1772 connectors and 25’ lengths of cable: 9.5 kg (21 lbs) Ruggedized HCS-D40 plug with two 32A SAE J1772 connectors and 25’...
  • Page 33 Revision history R E V I S I O N D AT E D E S C R I P T I O N 140-00264-02 June 2023 Initial release Previous releases enphase.com...
