REMARQUE : Avant de fixer l'unité au mur, percez selon la découpe appropriée. Le perçage des découpes après le montage de
l'unité au mur peut endommager les composants internes, ce qui n'est pas couvert par la garantie.
AVERTISSEMENT : Assurez-vous que la perceuse ne touche aucun composant interne ni aucune paroi.
AVERTISSEMENT : Retirez les débris de l'intérieur de la batterie après le perçage.
AVERTISSEMENT : Risque d'endommagement de l'équipement. Pour une entrée de câble par l'arrière, le perçage mural doit
être effectué avant de fixer l'IQ Battery 5P au mur.

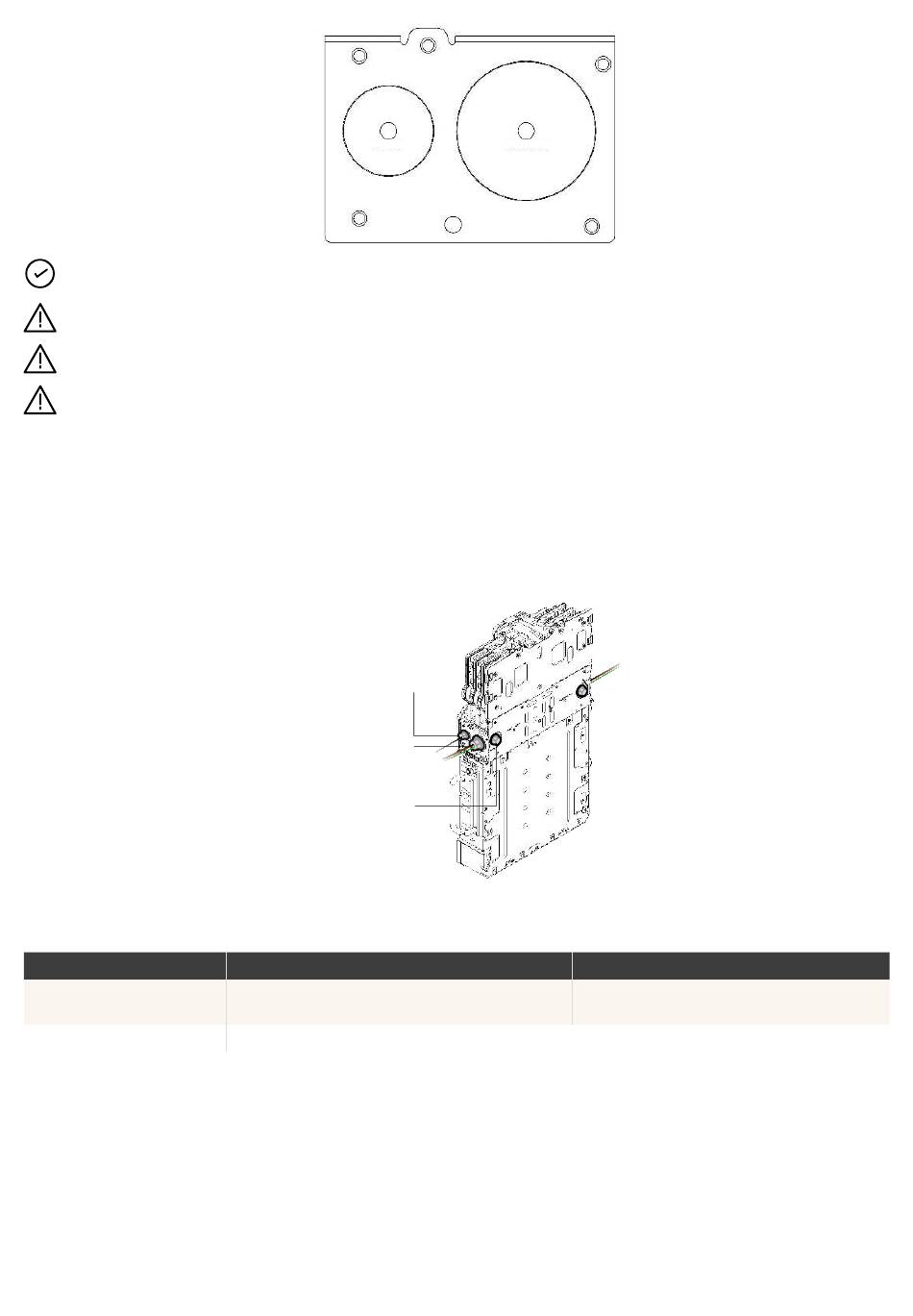

8. L'IQ Battery 5P peut être raccordée par l'arrière, par la gauche ou par la droite. Déterminez par quel côté le câble de
raccordement extérieur entre et sort de l'IQ Battery 5P.
L'ouverture d'un côté peut être utilisée uniquement pour l'entrée ou la sortie des câbles. Par exemple, si le câble entre sur le côté
gauche, la sortie de câble de l'IQ Battery 5P suivante du circuit doit toujours se trouver sur le côté droit, et vice-versa.
Installez les presse-étoupes sur les côtés où l'entrée de câble est prévue avant de monter les unités sur le mur. Utilisez l'illustration
suivante pour déterminer la découpe pour toutes les unités.
Reportez-vous au tableau ci-dessous pour connaître les tailles des conduits et des presse-étoupes correspondant aux différents
points d'entrée de l'IQ Battery.
Point d'entrée du câble
Côté
Arrière
Pour obtenir les instructions recommandées par le fabricant pour l'installation des conduits, voir
de terrain à la page 27.
MAX M20
Side control communication
cable entry
Side power cable
entry
Rear power/Control
communication cable entry
Câble de communication de commande
Conduit d'un diamètre de 16 mm ou presse-étoupes
jusqu'à la taille M20
Conduit d'un diamètre de 13 mm à 19 mm ou presse-étoupes jusqu'à la taille M25
Installation de l'unité IQ Battery 5P with FlexPhase
MAX M40
Câble d'alimentation
Conduit d'un diamètre de 19 mm à 32 mm (ou)
presse-étoupes jusqu'à la taille M40
22
Installation du conduit et du câblage
