3. Pour garantir une connexion correcte du câble de communication de contrôle entre le Communications Kit 2 et les IQ Batteries,
suivez les directives ci-dessous lors du raccordement du câble aux borniers.
Assurez-vous que les fils torsadés du câble de communication de contrôle sont insérés aux deux extrémités dans le bornier.
Confirmez cela en effectuant un test de continuité entre les bornes à vis des connecteurs CTRL aux deux extrémités de la section
de câble de communication de contrôle.
AVERTISSEMENT : Non-respect des directives de câblage. Risque d'échec de détection des appareils, entraînant des erreurs
de mise en service et de fonctionnement.
REMARQUE : Avant de tirer le câble à travers le conduit, effectuez des tests de continuité.
7.6 Câblage de communication de commande entre les composants du système
Cette section fournit des directives portant sur le câblage de communication de commande entre les composants du système. Les
composants du système peuvent varier en fonction de la configuration dans laquelle le système est utilisé (reportez-vous au tableau
ci-dessous).
Configuration raccordée au réseau
IQ Battery 5P
Communications Kit 2 INT
Assurez-vous que les directives suivantes sont respectées pour éviter les pannes lors de la mise en service du système :
• Il convient d'identifier la position de l'embase avec la résistance de terminaison, l'ordre du câblage et l'emplacement de la
terminaison du fil de drainage.
• Chaque composant situé à l'extrémité du réseau de câblage de commande doit être équipé d'une embase avec une résistance de
terminaison.
REMARQUE : Le câble de drainage ne doit être raccordé qu'à une extrémité de chaque section ou longueur de câblage de
commande.
REMARQUE : Pour garantir les performances optimales du système, la longueur totale du câblage de communication de
commande à travers le système ne doit pas dépasser 100 m.
REMARQUE : Dans la mesure où la réglementation locale le permet, les mêmes conduits peuvent être utilisés pour acheminer
les câbles d'alimentation et de communication de commande avec les câbles de communication de commande recommandés
par Enphase (code de commande : CTRL-BL-EU-01).

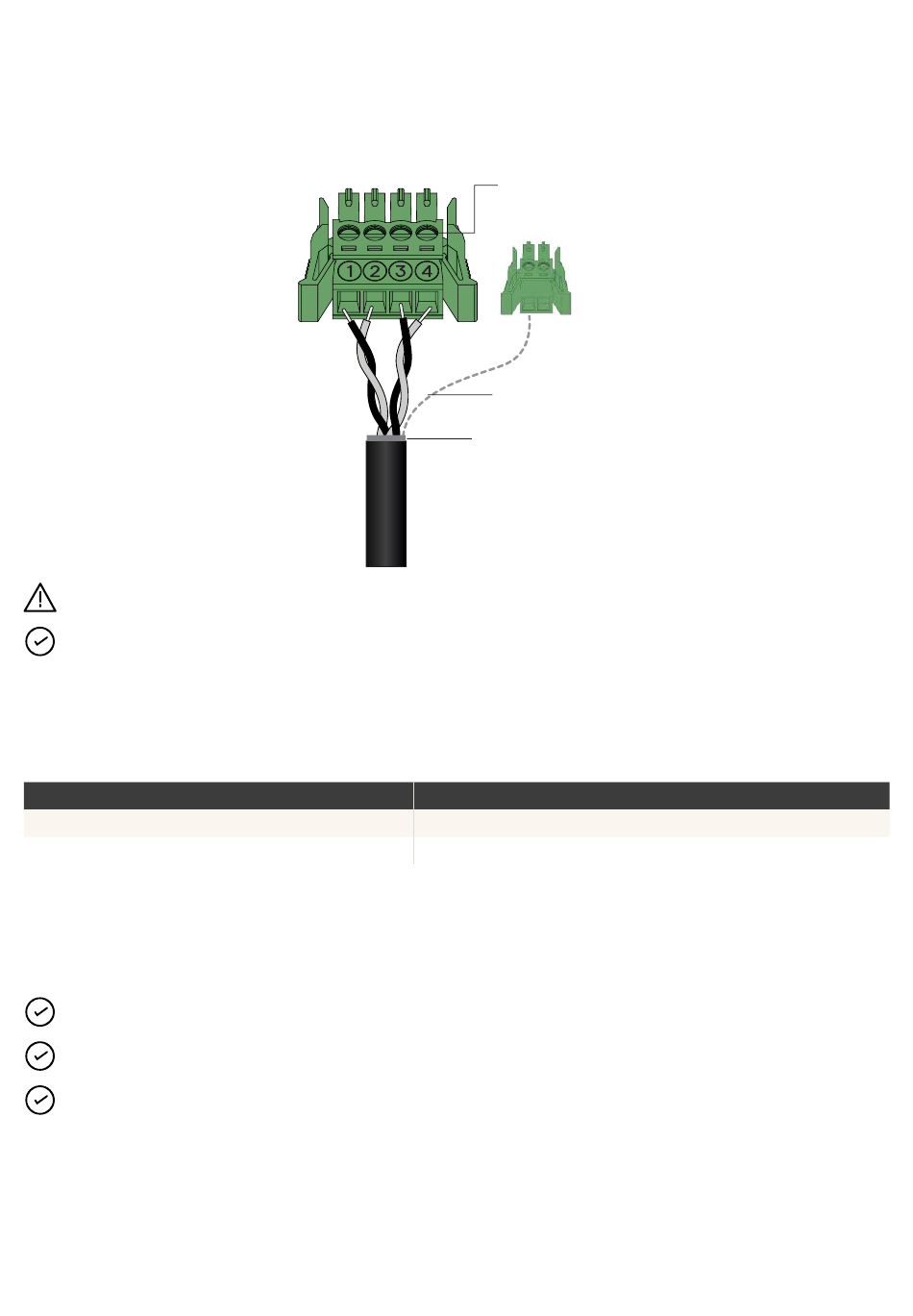

Screw terminal for control
CTRL header
cable (Torque 0.2 N m)
Drain terminal
Drain wire
Cable shield
1
Configuration de secours
IQ Battery 5P
IQ System Controller 3 INT
33
Câblage
