6. Installation de l'unité IQ Battery 5P with FlexPhase
6.1 Préparation de l'installation de l'IQ Battery 5P sur la platine de fixation inférieure
Exécutez toutes les étapes suivantes avant d'installer l'IQ Battery 5P sur le mur.

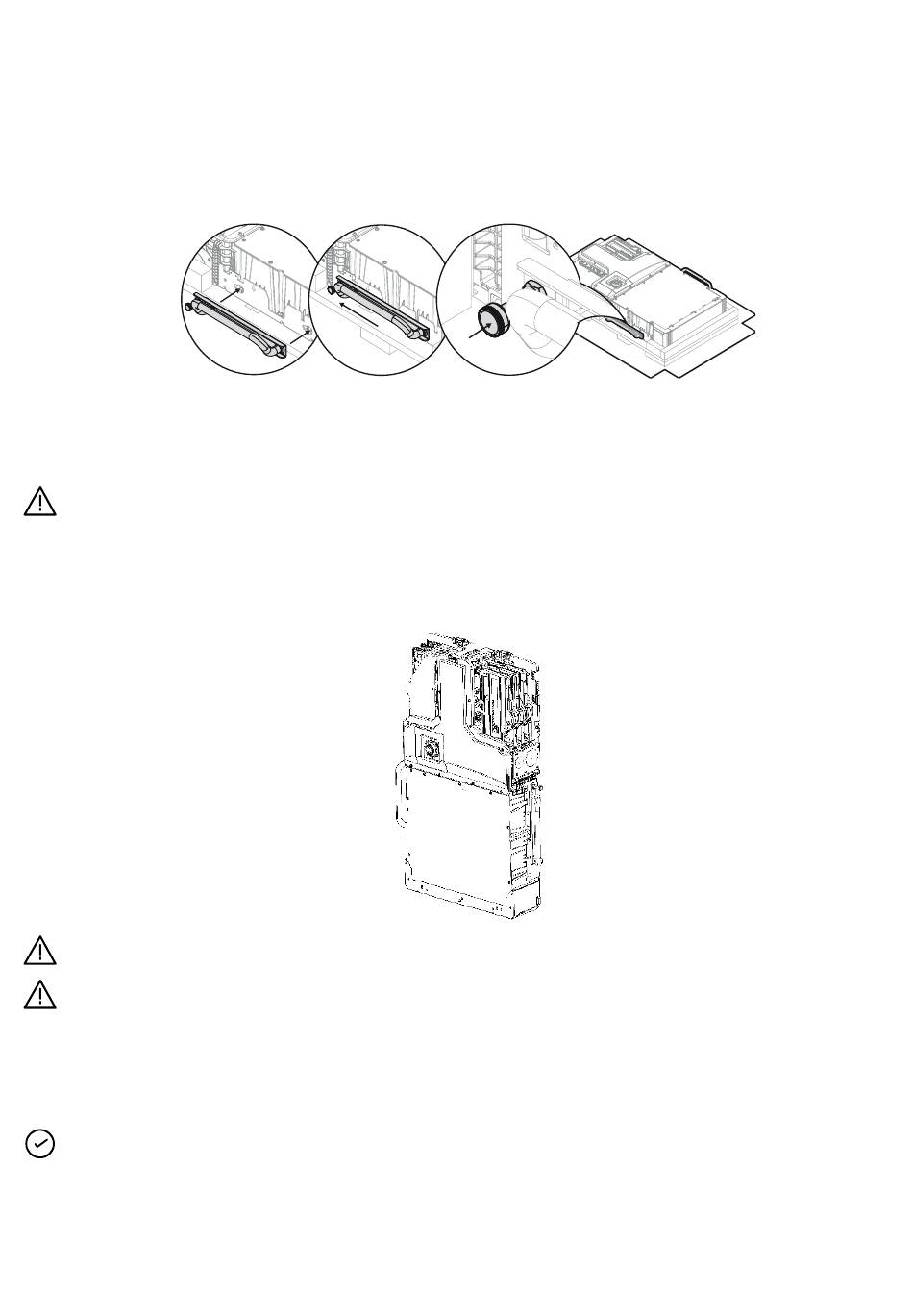

1. Sortez le carénage de finition d'identification de l'emballage et mettez-le de côté. Utilisez les poignées de levage réutilisables
(vendues séparément) et vérifiez que les pistons de la poignée sont déployés et prêts à s'insérer dans les fentes de l'IQ Battery 5P.
2. Alignez la poignée gauche sur le côté gauche de l'IQ Battery 5P, insérez-la dans les fentes et faites-la glisser vers le haut du boîtier
de l'IQ Battery 5P jusqu'à ce que le piston s'enclenche. Vérifiez que la poignée est bien fixée.
3. Répétez l'opération de l'autre côté avec la poignée droite.
AVERTISSEMENT : Risque de blessure et d'endommagement de l'équipement. Le poids de levage total avec les poignées est
de 67,35 kg ; procédez au levage conformément à la législation locale. Les poignées doivent être utilisées lors du levage de
la batterie. Le levage manuel par deux personnes est accepté uniquement si la législation locale l'autorise. Sinon, utilisez un
dispositif de levage mécanique.
4. Deux personnes doivent soulever l'IQ Battery 5P hors de son emballage à l'aide des poignées et la placer en position verticale sur
le sol, en soutenant la plaque arrière ou le carénage de finition du câblage.
AVERTISSEMENT : Ne soulevez pas l'IQ Battery 5P à l'aide des micro-onduleurs ou du plastique derrière les micro-onduleurs.
Cela pourrait endommager définitivement l'unité.
AVERTISSEMENT : Soulevez l'IQ Battery 5P hors de son emballage à l'aide des poignées et assurez-vous que la face avant de la
batterie est orientée vers vous.
5. Ouvrez le carénage de finition du câblage avant en desserrant les 11 vis imperdables du carénage de finition. Utilisez un tournevis
électrique ; n'utilisez pas de tournevis à chocs/perceuses à percussion.
Vérifiez l'étiquette d'avertissement rouge (voir l'étape 8 de la section
finition du câblage) sur l'unité pour connaître la valeur de couple spécifiée pour les vis imperdables.
REMARQUE : Retirez la vis supérieure en dernier pour éviter d'endommager le carénage de finition du câblage.
