Gerät ohne Schutzkontakt-Stecker elektrisch
anschließen
Hinweis: Nur konzessioniertes Fachpersonal darf das
Gerät anschließen. Bei Schäden durch falschen An-
schluss besteht kein Anspruch auf Garantie.
In der festverlegten elektrischen Installation muss eine
Trennvorrichtung nach den Errichtungsbestimmungen
eingebaut sein.
Phase- und Neutral- ("Null-") Leiter in der Anschluss-
1.
dose identifizieren.
Bei Falschanschluss kann das Gerät beschädigt wer-
den.
Spannung siehe Typenschild.
2.
Die Adern der Netzanschlussleitung entsprechend
3.
der Farbcodierung anschließen:
grün-gelb = Schutzleiter
blau = Neutral- ("Null-") Leiter
braun = Phase (Außenleiter)

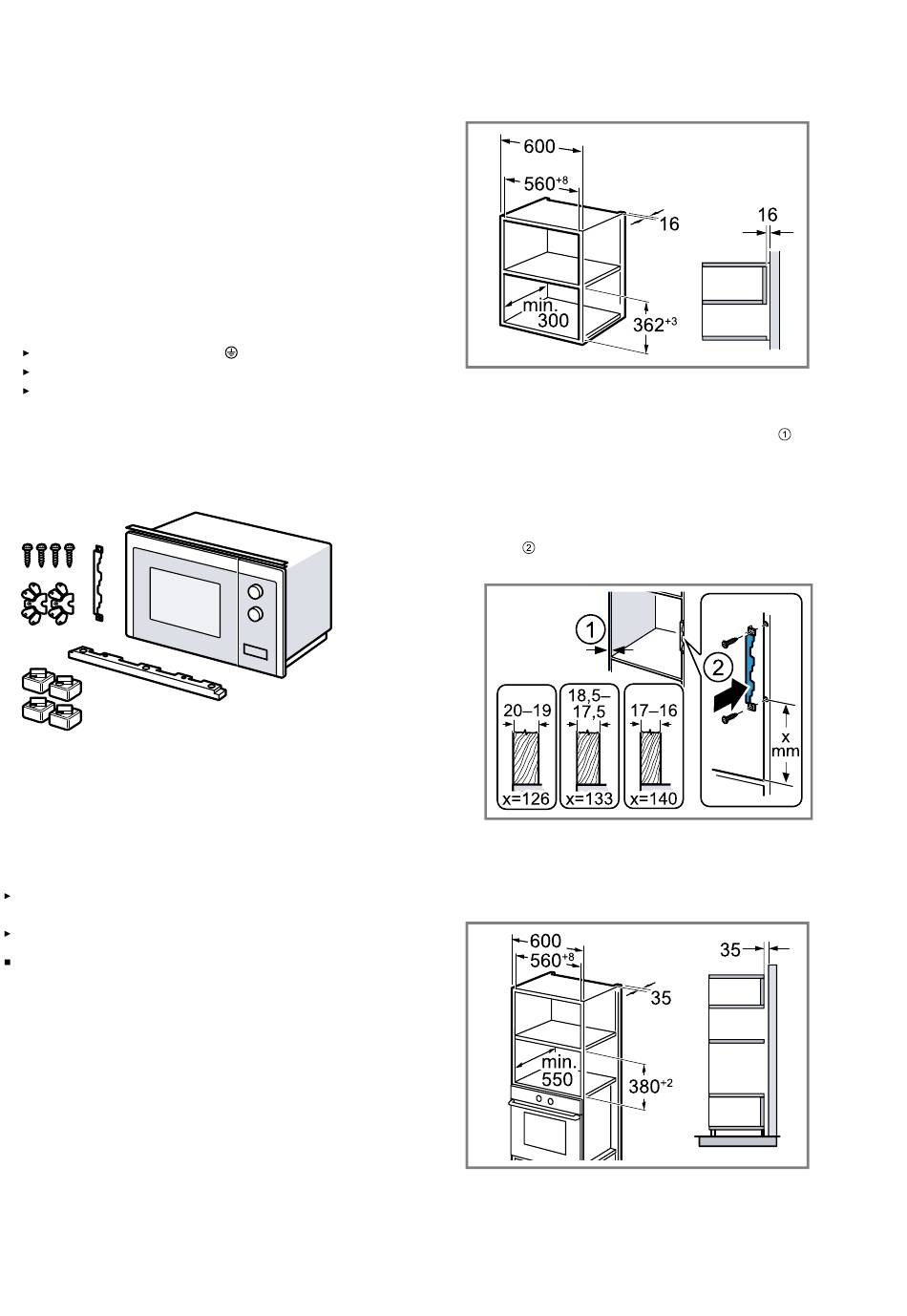

15.3 Lieferumfang
Prüfen Sie nach dem Auspacken alle Teile auf Trans-
portschäden und die Vollständigkeit der Lieferung.
15.4 Einbaumöbel
Hier finden Sie Hinweise zum sicheren Einbau.
ACHTUNG
Späne können die Funktion von elektrischen Bauteilen
beeinträchtigen.
Die Ausschnittarbeiten am Möbel vor dem Einsetzen
des Geräts durchführen.
Die Späne entfernen.
Dieses Gerät ist nicht geeignet für den Einbau in ein
griffloses Küchenmöbel mit senkrechter Griffleiste.
15.5 Einbaumaße im Oberschrank
Beachten Sie die Einbaumaße und die Sicherheitsab-
stände im Oberschrank.
15.6 Oberschrank vorbereiten
Die Wandstärke des Möbels ermitteln.
1.
Der Wandstärke ist ein x-Wert zugeordnet.
Hinweis: Der x-Wert entspricht dem Abstand von
2.
dem unteren Loch des Anschlussblechs zum Einbau-
möbelboden.
Das Anschlussblech an den Oberschrank festschrau-
3.
ben.
Dabei den ermittelten x-Wert beachten.
15.7 Einbaumaße im Hochschrank
Beachten Sie die Einbaumaße und die Sicherheitsab-
stände im Hochschrank.
15.8 Einbau von zwei Geräten übereinander
Ihr Gerät kann auch über oder unter einem weiteren Ge-
rät eingebaut werden. Beachten Sie die Einbaumaße
und Einbauhinweise beim Einbau übereinander.
Montageanleitung de
