Procédure de serrage de la cale annulaire
1) Vérifiez que l'alimentation en énergie hydraulique est arrêtée.
2) Vérifiez que la butée antichute de la traverse est bien appuyée contre la surface inférieure du
cylindre du vérin et qu'elle est bien fixée.
3) Vissez la tige filetée dans le filetage interne de l'actionneur jusqu'à ce qu'elle s'arrête. (Si la cellule
de mesure est montée sur l'actionneur, vissez-la dans le filetage interne de l'adaptateur de
montage à bride.) Faites passer la tige filetée par le trou situé au centre de la cale annulaire et
installez l'outillage d'essai. Dans ce cas, laissez le dégagement comme indiqué dans l'illustration
4-5 comme condition de la cale annulaire.
4) Montez l'outillage d'essai sur le côté de la traverse de la même manière.
5) Préparez une pièce d'essai factice qui peut résister à une charge de traction et fixez-la l'outillage
d'essai.
Consultez le manuel de chaque outillage pour connaître la méthode de montage des pièces
d'essai. Installez la pièce d'essai factice avec l'alimentation hydraulique arrêtée.
6) Démarrez l'alimentation en énergie hydraulique et réglez la pression hydraulique en fonction de la
charge.
7) Passez en mode de contrôle de la force d'essai et appliquez une force de traction de 90 % de la
capacité nominale en mode statique de l'outillage d'essai.
Si la cellule de mesure, l'outillage, la tige d'extension et l'actionneur ont des capacités différentes,
appliquez une charge de traction de 90 % de la charge minimale. (Réglez la limite de course si
nécessaire avant la charge de traction.)
8) Utilisez la tige rotative et la clé à crochet dédiées pour faire tourner la cale annulaire dans le sens
de l'augmentation de l'épaisseur. Effectuez cette opération à la fois pour l'actionneur et la cellule
de mesure. Opérez sur toutes les cales s'il y a d'autres connexions, par exemple lorsque vous
utilisez une rallonge.

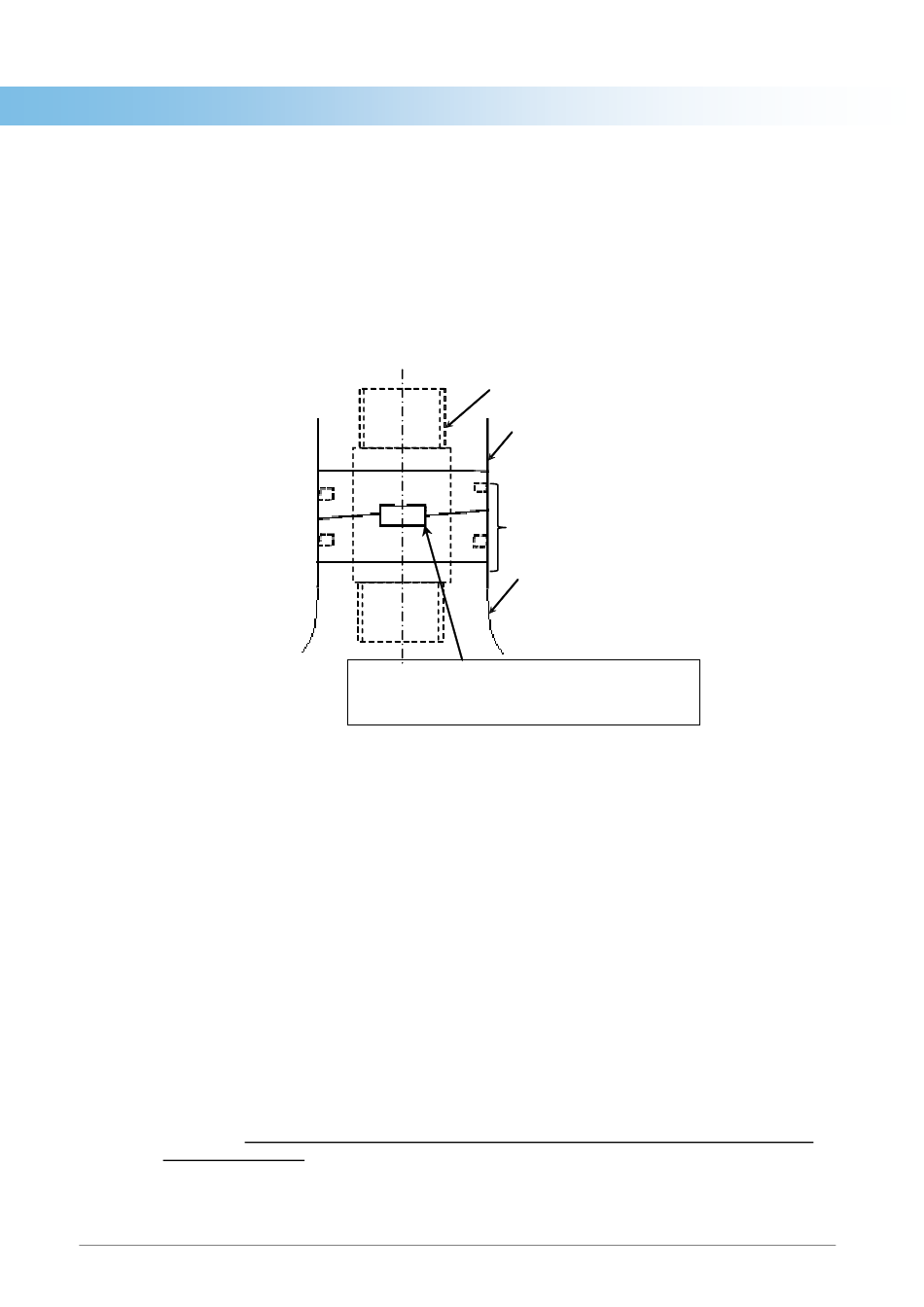

Tige filetée
Laisser suffisamment de marge pour permettre
l'alignement des encoches
des cales supérieure et inférieure.
Fig. 4-5 Cale annulaire (condition avant le serrage)
Utilisation de la série EHF-U
Piston actionneur/
Adaptateur de bride, etc.
Cale annulaire
Outillage / tige de
rallonge, etc.
SÉRIE EHF-U 15
