4.4 Préparation de l'essai
4.4.1 Augmenter la pression hydraulique

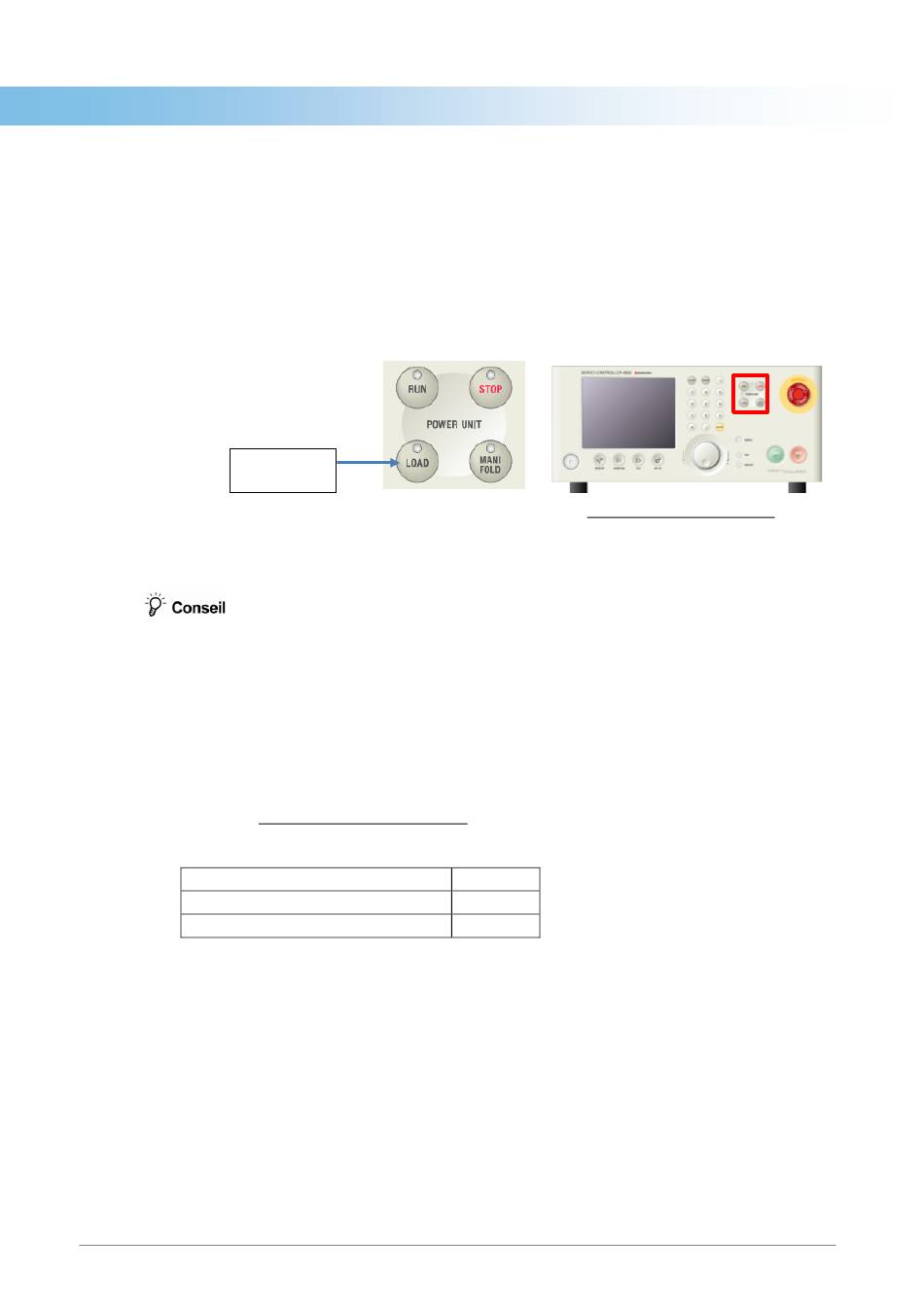

Après avoir démarré l'alimentation hydraulique, appuyez sur la touche LOAD à l'avant de l'unité de
1)
commande.
Un écran de confirmation est affiché sur l'écran LCD. Appuyez sur « Load » pour activer la
2)
pressurisation.
La LED LOAD (jaune) s'allume lorsque la pressurisation est activée.
Touche
LOAD
Réglez la pression de l'huile au niveau souhaité en actionnant la soupape de décharge de
3)
l'alimentation hydraulique.
La consommation d'énergie peut être réduite en modifiant la pression de l'alimentation
•
hydraulique en fonction de la force et de la vitesse d'essai.
La force qui peut être générée par l'actionneur est la pression différentielle dans le corps du
•
vérin multipliée par la surface recevant la pression. L'actionneur est conçu pour générer la force
d'essai statique nominale à une pression différentielle de 21 MPa.
Les essais dynamiques doivent tenir compte de la chute de pression dans la servovalve
nécessaire pour déplacer le piston à cette vitesse. Par conséquent, il est possible d'avoir une
idée approximative de la pression de consigne P à partir de la force d'essai que vous souhaitez
produire comme suit.
���� [ ������������ ] =
�������� ���� ���� ���� ���� ���������������� ���� �������� ���� ���� �������� ��������������������[��������]
Haute vitesse (proche du maximum)
Basse vitesse
La pression minimale est de 1,4 MPa et la pression maximale est de 21 MPa.
Si une cellule de mesure ou un outillage d'essai ayant une capacité nominale inférieure à la
•
capacité de l'actionneur est utilisé, la cellule de mesure ou l'outillage d'essai peut être
endommagé en raison d'une surcharge. Réglez la pression hydraulique au minimum requis et
fixez la limite de la force d'essai pour éviter toute surcharge.
La pince de la traverse peut glisser si l'actionneur est chargé lorsque la pression d'huile est
•
basse. Si la pression hydraulique est de 7 MPa ou moins, serrez les boulons de serrage
auxiliaires aux deux extrémités de la traverse (voir le chapitre 2) pour augmenter la force de
serrage.
���������������� ��������������������[��������]
x 21 [ MPa ] + α
Avant de l'unité de commande
α
4
3
Utilisation de la série EHF-U
SÉRIE EHF-U 9
