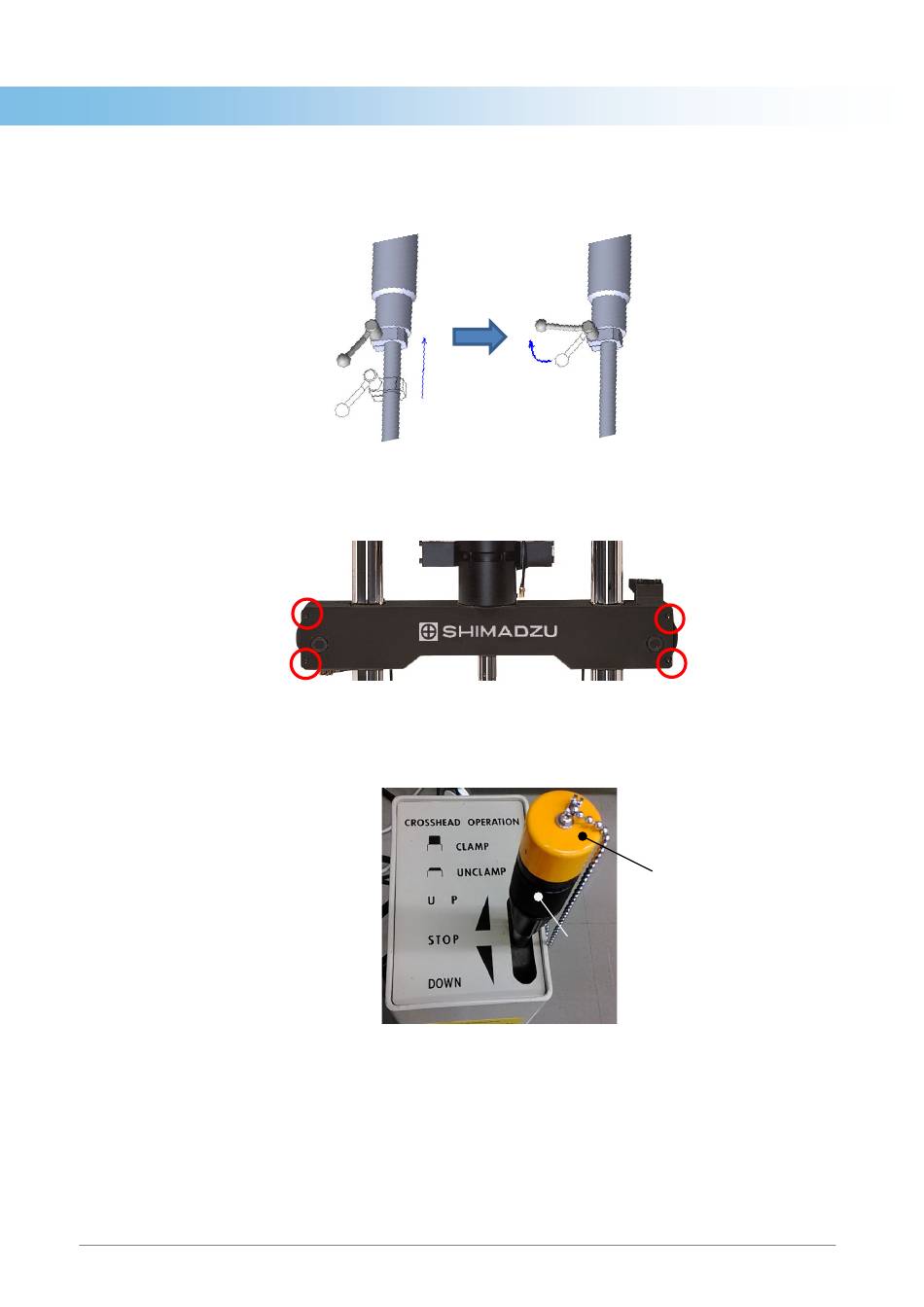

1) Soulevez la butée antichute de la traverse vers le haut et appuyez-la contre la surface inférieure
du cylindre du vérin de levage pour la fixer.
2) Assurez-vous que les boulons de serrage auxiliaires de la crosse (4 emplacements) sont
desserrés.
3) Réglez la pression de l'alimentation hydraulique à 7 MPa ou plus.
4) Retirez le capuchon fixé à la poignée.
Fig. 4-1 Entraînement de la traverse et pupitre de commande de la pince
5) Appuyez sur le bouton en haut de la poignée pour libérer la pince. Dans cet état, la traverse peut
être levée et abaissée.
6) Inclinez la poignée vers le haut pour soulever la traverse.
Pour soulever la traverse, il suffit de l'amener dans la position souhaitée. La traverse s'arrête
lorsque la poignée est remise en position STOP.
Pour abaisser la traverse, il faut la soulever légèrement, desserrer et relâcher la butée, puis
incliner la poignée vers le bas (DOWN).
Utilisation de la série EHF-U
Capuchon
Poignée
SÉRIE EHF-U 11
