4.4.3 Montage et démontage des outillages d'essai
Il est nécessaire d'installer divers outillages d'essai (options) nécessaires à l'essai. L'outillage d'essai
est monté à l'aide du filetage interne prévu au centre de la cellule de mesure et au centre du piston
de l'actionneur. Comme les vis ont un jeu, elles se desserreront pendant l'essai si la force d'essai est
appliquée dans les deux sens. C'est pourquoi nous utilisons des pièces de liaison appelées « tige
filetée » et « cale annulaire ».
La procédure d'installation est la suivante :
Premièrement, vissez la tige dans le filetage interne à l'extrémité du piston.
Deuxièmement, vissez une autre tige au centre de la cellule de mesure.
Troisièmement, insérez deux cales annulaires sur les deux tiges.
Enfin, vissez les gabarits d'essai dans les deux tiges.
La « cale annulaire » est une entretoise composée de deux parties en forme d'anneau. Vous pouvez
ajuster l'épaisseur en faisant tourner les deux anneaux l'un par rapport à l'autre. Après avoir
connecté l'outillage, le jeu est supprimé en ajustant l'épaisseur sous une charge de traction
supérieure à la force d'essai.
Tige filetée
cale annulaire
Cellule de mesure

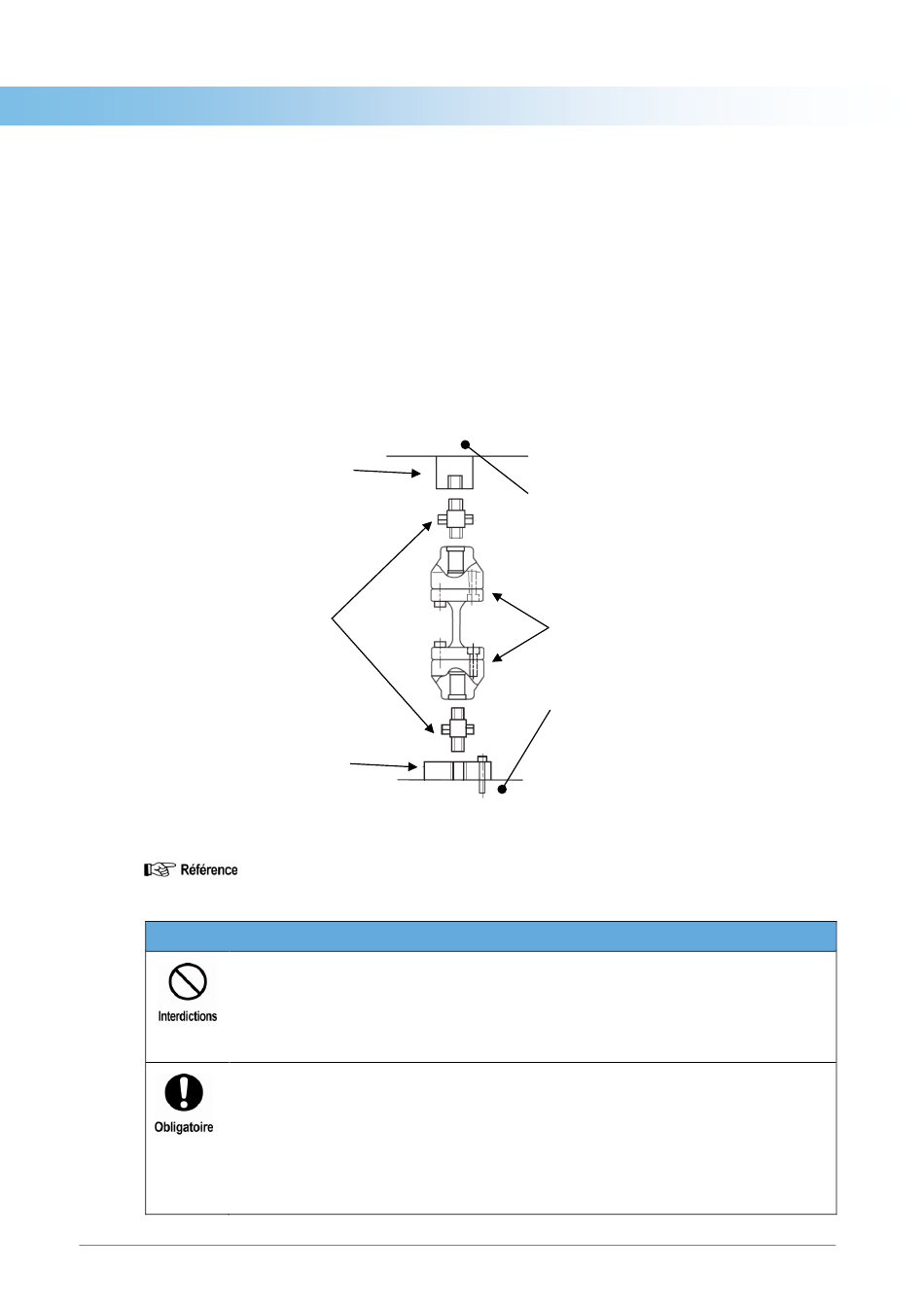

Fig. 4-2 Exemple d'installation d'un outillage d'essai (La cellule de mesure est montée sur la table.)
349-12022 SÉRIE EHF-U Manuel d'instructions (anglais)
AVERTISSEMENT
!
Ne vous approchez pas du châssis de charge lorsque vous démarrez
l'alimentation en énergie hydraulique.
Cela est extrêmement dangereux, car le piston de l'actionneur peut se déplacer
rapidement. Avant de démarrer l'alimentation en énergie hydraulique,
assurez-vous de vérifier la sécurité de la zone environnante.
• Lorsque vous installez ou retirez l'outillage d'essai, assurez-vous d'arrêter
l'alimentation en énergie hydraulique. Vérifiez que la pression dans
l'actionneur et la tuyauterie hydraulique est nulle.
Si l'actionneur bouge, cela peut s'avérer très dangereux.
• Lors du montage ou du démontage de l'outillage d'essai, assurez-vous que la
butée antichute de la traverse est fermement appuyée contre la surface
inférieure du cylindre du vérin de levage.
Actionneur
et
Utilisation de la série EHF-U
Crosse
Outillages d'essai (option)
Table
SÉRIE EHF-U 13
