9. Serrez le presse-étoupe.
10.Connectez le câble d'alimentation à la source d'alimentation appropriée (100-240 V CA @
50/60 Hz ou 11,5-28,5 V CC) et mettez l'unité sous tension.
6.4.3 Raccordement des entrées/sorties
1. Retirez les bouchons borgnes aux endroits requis sur le boîtier du débitmètre.
2. Desserrez les vis à ressort sur le couvercle du boîtier.
3. Ouverture du couvercle du boîtier.
Une étiquette illustrant la configuration de l'appareil est placée sur la carte PC à l'intérieur du
boîtier du transmetteur. Soit pour l'alimentation CA, soit pour l'alimentation CC en fonction
du type de débitmètre.

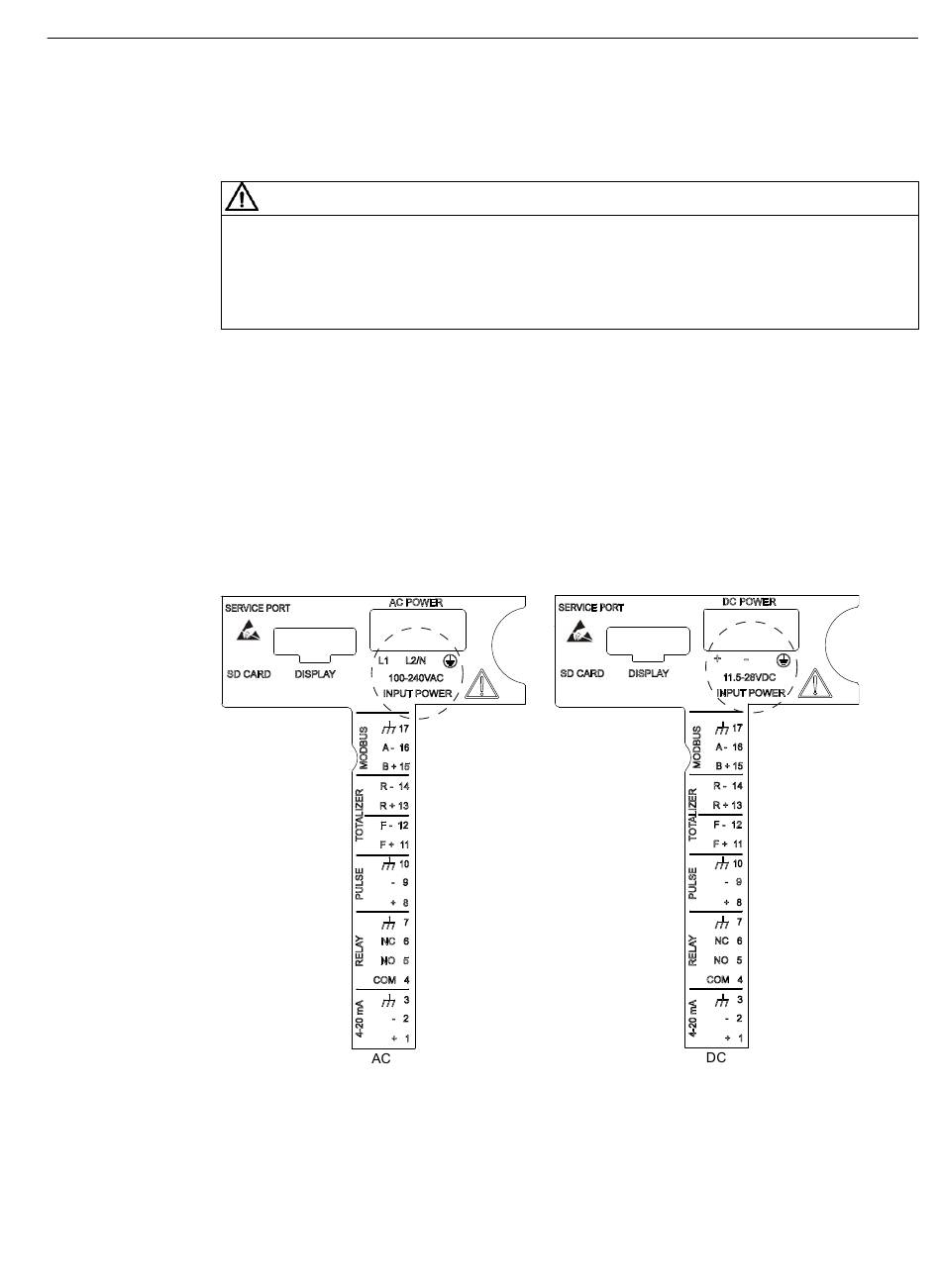

Figure 6-3
SITRANS FST020 IP65 (NEMA 4X)
Instructions de service, 06/2024, A5E03349304-AM
6.4 Alimentation électrique du transmetteur, raccordements des communications et E/S
ATTENTION
Circuit limité à 15 Amps
Le circuit de dérivation doit être limité à 15 A ou il y aura des risques d'endommagements
de l'unité et de graves blessures ou de mort pour le personnel.
Il est recommandé de placer le disjoncteur à proximité du débitmètre.
Intérieur du couvercle - étiquettes CA et CC
Raccordement
35
