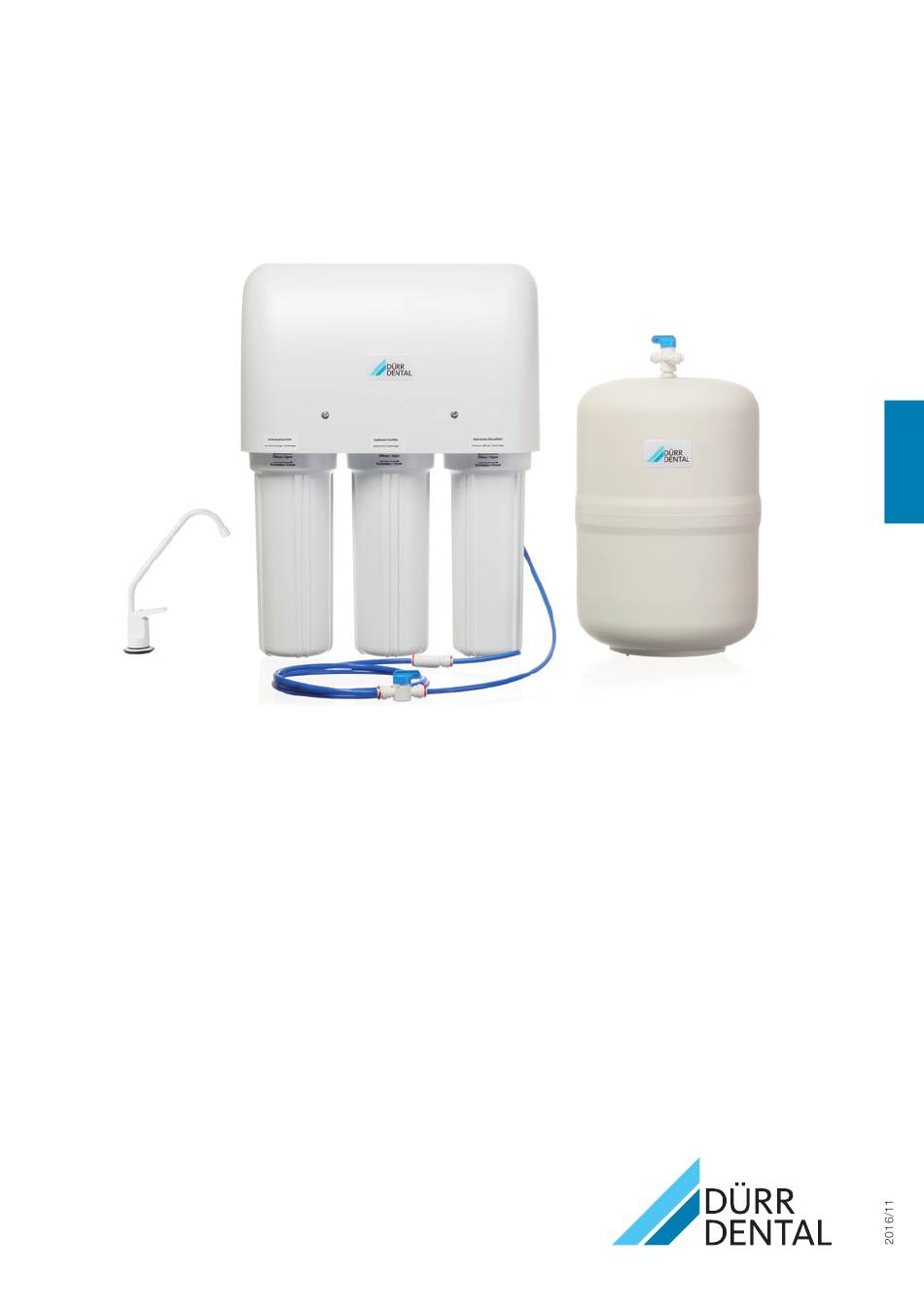

- Page 1 Hygopure 90 Notice de montage et d‘utilisation 6046100125L41 *6046100125L41*...
- Page 3 Notice de montage et d'utilisation pour système de traitement d'eau Hygopure 90 Page 1 SOMMAIRE Avant-propos ........................ 2 Informations importantes avant l'installation ..............3 Conditions préalables d'installation ............... 3 Vérification de la livraison ..................3 Outillage recommandé pour l'installation .............. 4 Positionnement des composants principaux ............
- Page 4 Avant de commencer l'installation, veuillez lire attentivement cette notice d'utilisation et de montage. Conservez ce manuel en vue d'une consultation ultérieure. Le système de traitement d'eau Hygopure 90 élimine les bactéries, le chlore, les agents de durcissement, le nitrate, les pesticides, les métaux lourds, les particules sédimentaires, le silicate, les virus, etc.
- Page 5 Notice de montage et d'utilisation pour système de traitement d'eau Hygopure 90 Page 3 2 Informations importantes avant l'installation 2.1 Conditions préalables d'installation Les conditions d'utilisation techniques de ce système de traitement d'eau sont : de 2,4 à 7,0 bar Pression de l'eau : de 4,0 °C à...
- Page 6 Notice de montage et d'utilisation pour système de traitement d'eau Hygopure 90 Page 4 Composants de l'installation fournis : Système de traitement d'eau avec réservoir Le kit d'accessoires contient : Vanne de raccordement d'eau Clé à filtre Connecteur pour stérilisateur Robinet de prélèvement...
- Page 7 également possible. ATTENTION : le système de traitement d'eau Hygopure 90 doit être placé verticalement et il ne doit pas être posé sur la face arrière, sans quoi la fonctionnalité du module éco n'est pas assurée ! Veillez à ce que le groupe de filtration soit aisément accessible pour le remplacement ultérieure des cartouches filtrantes.
- Page 8 2.6 Structure du système de traitement d'eau Hygopure 90 Les illustrations ci-après présentent la structure du système de traitement d'eau. Illustration : système de traitement d'eau Hygopure 90 - Groupe de filtration et réservoir 1. Groupe de filtration (composé d'une tête de système et de carters de filtre) 2.
- Page 9 Notice de montage et d'utilisation pour système de traitement d'eau Hygopure 90 Page 7 Illustration : Hygopure 90 (tête de système) 8. Carter de membrane avec membrane (3ème niveau de filtration) 9. Pompe éco (pompe à perméat) 10. Électrovanne d'arrêt automatique 11.
- Page 10 Seuls des raccords de flexibles John Guest haut de gamme, appelés « réducteurs à raccord rapide », sont utilisés pour le système de traitement d'eau Hygopure 90. Avec des raccords de flexibles John Guest, il suffit d'enficher le flexible sous pression dans le raccord correspondant, et c'est terminé...
- Page 11 Notice de montage et d'utilisation pour système de traitement d'eau Hygopure 90 Page 9 3.1.2 Installation de la soupape d'évacuation Afin de pouvoir évacuer les eaux usées, vous devez monter la soupape d'évacuation sur le siphon d'eaux usées. Pour ce faire, fixez la soupape d'évacuation avec la manchette en caoutchouc et les colliers de serrage à...
- Page 12 Notice de montage et d'utilisation pour système de traitement d'eau Hygopure 90 Page 10 Montage du robinet de prélèvement Montez maintenant le robinet de prélèvement comme suit (cf. illustration suivante) : 1. si l'endroit choisi sur le plan de travail ou l'évier permet l'utilisation de la plaque de recouvrement blanche, poussez alors maintenant cette plaque et ensuite le grand joint caoutchouc directement sous le corps du robinet de prélèvement.
- Page 13 Notice de montage et d'utilisation pour système de traitement d'eau Hygopure 90 Page 11 Fonctionnement du robinet de prélèvement Le robinet de prélèvement possède deux positions d'utilisation : 1. Vous obtiendrez un fonctionnement permanent si vous tirer le levier vers le haut. Celui-ci s'enclenche ensuite.
- Page 14 Notice de montage et d'utilisation pour système de traitement d'eau Hygopure 90 Page 12 2. Veuillez enficher le flexible noir dans le réducteur à raccord rapide de la soupape d'évacuation et l'autre extrémité dans le raccord de flexible gris (tuyau d'évacuation noir) au dos du groupe de filtration.
- Page 15 (3.) Le rapport entre la quantité d'eau pure produite et la quantité d'eaux usées est appelé rendement. Le rendement du système de traitement d'eau Hygopure 90 est réglé sur un rapport optimal, à savoir entre 1:3 et 1:4 selon la pression et la température de l'eau. Ainsi, une productivité...
- Page 16 260 jours env. (extrait du tableau des durées de vie). La cartouche de l'échangeur d'ions doit également être remplacée après un an au plus tard. Pour ce faire, le kit de cartouches Hygopure 90, composé de cartouches de pré-filtre et d'échangeur d'ions, est disponible.
- Page 17 Notice de montage et d'utilisation pour système de traitement d'eau Hygopure 90 Page 15 Nous vous recommandons de vérifier le taux de retenue au moins une fois par an (par ex. lors du changement de cartouche). Le taux de retenue peut être déterminé extrêmement facilement à...
- Page 18 Notice de montage et d'utilisation pour système de traitement d'eau Hygopure 90 Page 16 4. Dévissez maintenant le capuchon de la valve de pression atmosphérique. Elle se trouve sous le réservoir. 5. Mesurez ensuite la pression d'air avec un contrôleur de pression et, en cas de besoin, augmentez la pression d'air (par ex.
- Page 19 Notice de montage et d'utilisation pour système de traitement d'eau Hygopure 90 Page 17 Information importante : Vérifiez le système de traitement d'eau chaque jour au cours de la première semaine suivant la désinfection afin de déceler d'éventuels défauts d'étanchéité, puis chaque semaine par la suite.
- Page 20 Notice de montage et d'utilisation pour système de traitement d'eau Hygopure 90 Page 18 9. Ce faisant, contrôlez également les joints toriques (bagues d'étanchéité noires des carters de filtre). Ils ne doivent pas être endommagés ou sales. Les joints toriques doivent être nettoyés à...
- Page 21 Notice de montage et d'utilisation pour système de traitement d'eau Hygopure 90 Page 19 4.7 Procédure de remplacement de la membrane Attention : lors du remplacement de la membrane, veillez à une propreté parfaite, pour des raisons d'hygiène ! Ne touchez pas directement la membrane avec les mains, mais utilisez l'emballage, un chiffon propre ou des gants jetables pour manipuler la membrane.
- Page 22 Notice de montage et d'utilisation pour système de traitement d'eau Hygopure 90 Page 20 Extrémité inférieure de la membrane : poussez fermement la membrane dans le carter de membrane. L'extrémité inférieure de la membrane avec les deux petits joints toriques...
- Page 23 Notice de montage et d'utilisation pour système de traitement d'eau Hygopure 90 Page 21 5 Spécifications du système CARACTÉRISTIQUES TECHNIQUES Capacité de production : 7,9 litres/heures (190 litres/jour) (pour une pression d'eau de 3,4 bar et une température d'eau de 25 °C, sans contre-pression dans le réservoir)
- Page 24 Notice de montage et d'utilisation pour système de traitement d'eau Hygopure 90 Page 22 COMPOSANTS DÉSIGNATION / RÉF. ARTICLE CONSOMMABLES Cartouches du préfiltre et kit de cartouches Hygopure 90 : bloc-filtre à charbon actif, filtre à échangeur d'ions : sédiments, échangeur d'ions et graisse / 6046100116...
- Page 25 Notice de montage et d'utilisation pour système de traitement d'eau Hygopure 90 Page 23 6 Dépannages (conseils et astuces) Si un problème technique devait survenir, vous pouvez le cerner extrêmement rapidement à l'aide du tableau de dépannage suivant, et le résoudre dans la plupart des cas.
- Page 26 Notice de montage et d'utilisation pour système de traitement d'eau Hygopure 90 Page 24 Description du problème Cause possible Solution 1. Le tuyau d'évacuation cogne contre 1. Poser à nouveau le flexible et Clic bruyant de la pompe un autre objet (par ex. le tuyau le fixer éventuellement avec...
- Page 27 Notice de montage et d'utilisation pour système de traitement d'eau Hygopure 90 Page 25 Description du problème Cause possible Solution 3. Détendeur entartré et/ou bouché 3. Remplacer le détendeur 4. Membrane mal positionnée 4. Ouvrir et contrôler le carter de membrane (voir chapitre 4.7)
