Affichage des composants
Les tableaux suivants permettent d'identifier les composants
affichés dans les écrans de fonctionnement du mode
Pulvérisation actif, du mode Circulation actif, Alarme actif
et Écart actif. Pour plus d'informations, voir Détails sur le
mode Fonctionnement, page 27.

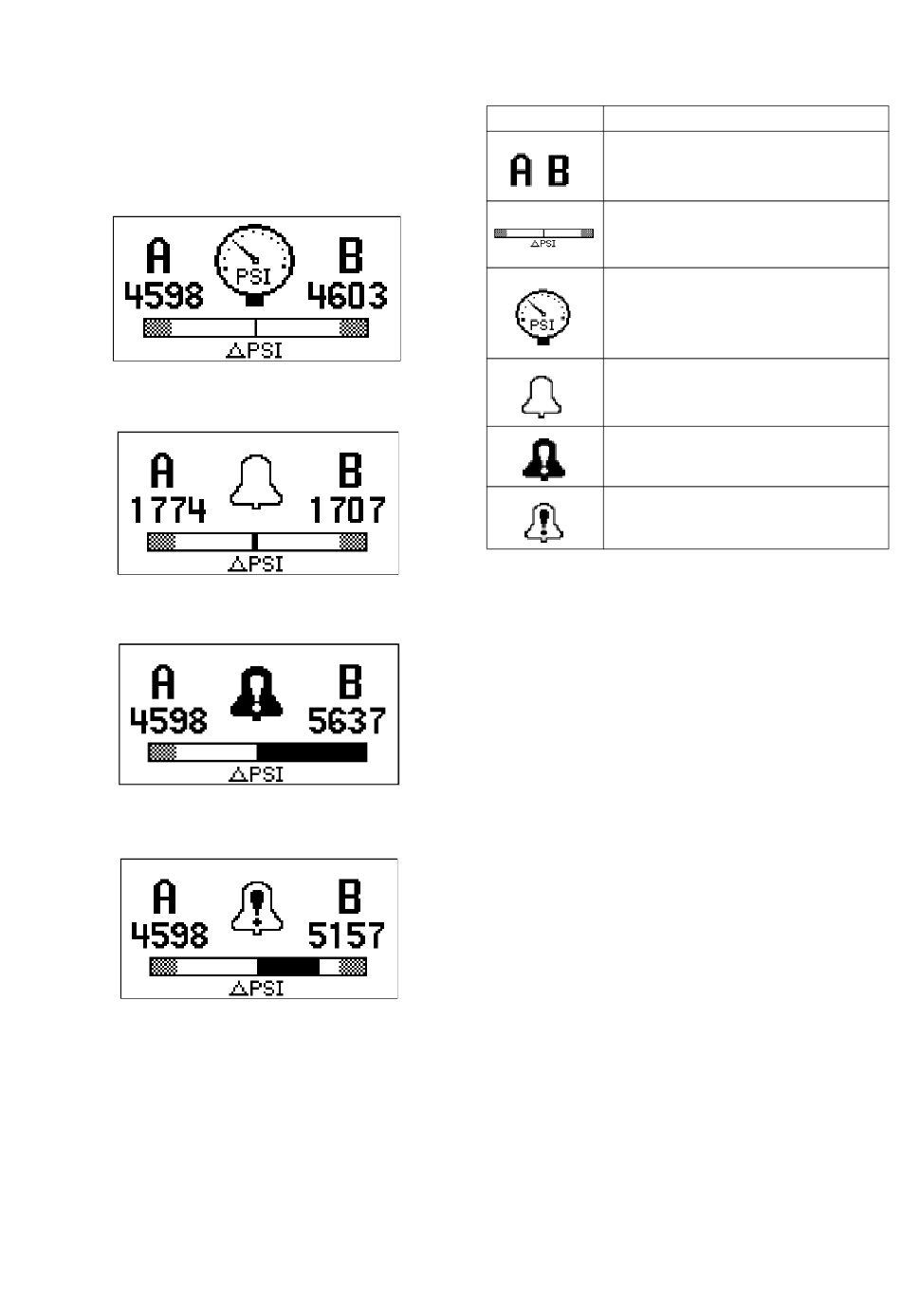

Écran du mode Pulvérisation actif
Figure 4
Écran du mode Circulation actif
Figure 5
Écran Alarme actif
Figure 6
Écran Écart actif
Figure 7
3A2138L
Tableau 7 Composants de l'écran
Icône Fonction
Pressions de pulvérisation réelles.
Graphique à barres d'alarme de
pression différentielle.
Unités de pression sélectionnées.
Indique que vous êtes en mode
Pulvérisation.
Indique que vous êtes en mode
Circulation.
Indique qu'une alarme est active.
Indique qu'un écart est actif.
