Annexe A - Écran de l'interface utilisateur

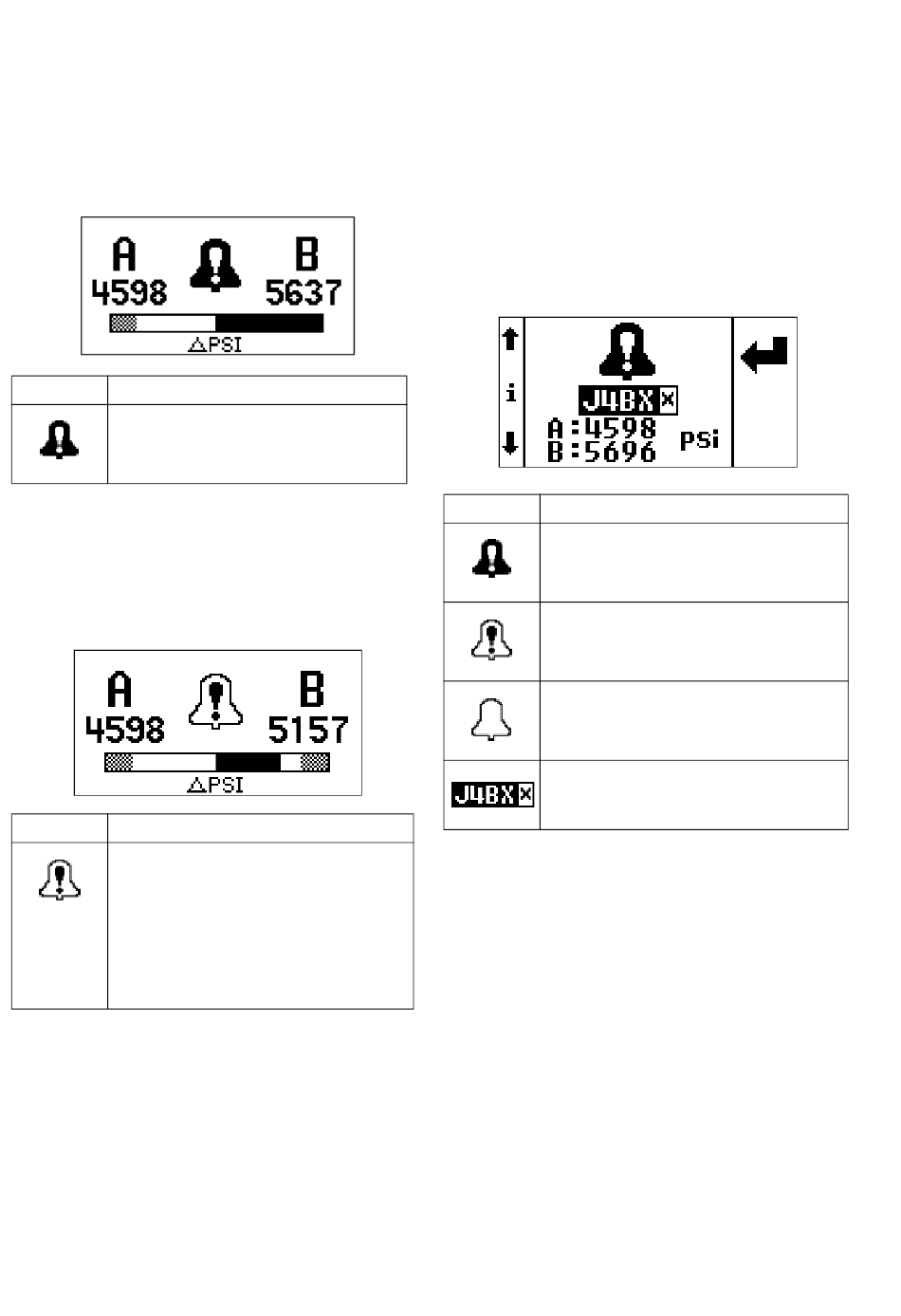

Alarme active

Il s'agit de l'écran de fonctionnement qui apparaît en cas
d'alarme activée. Les pressions A et B sont affichées.
La barre en bas indique l'amplitude de la pression
différentielle par rapport au point de consigne de l'alarme.
Pour plus d'informations, consulter le tableau suivant.
Icône
Indique qu'une alarme est active.
Le voyant rouge de la colonne témoin
reste allumé et le système est désactivé.
Dérivation active
Il s'agit de l'écran de fonctionnement qui apparaît en
cas d'écart activé. Les pressions A et B sont affichées.
La barre en bas indique l'amplitude de la pression
différentielle par rapport au point de consigne de l'alarme.
Pour plus d'informations, consulter le tableau suivant.
Icône
Indique qu'un écart est actif.
Le témoin jaune de la colonne témoin
clignote.
L'air est activé sur le moteur. Lorsque la
condition d'écart n'existe plus, l'écran de
fonctionnement du mode Pulvérisation
actif est automatiquement généré.
28
État du système
État du système
Écran d'informations
L'écran d'informations est uniquement disponible lorsqu'une
alarme, un écart ou un conseil est actif/ve. Il affiche le code
d'alarme actif ainsi que les conditions de pression A et B au
moment de l'alarme, si cela est applicable.
Si la condition d'alarme survient alors que l'écran de
fonctionnement est actif, l'écran d'informations est généré
automatiquement.
Le témoin rouge de la colonne témoin reste allumé.
Pour plus d'informations, consulter le tableau suivant.
Icône
Indique qu'une alarme est active.
Le voyant rouge de la colonne témoin reste
allumé et le système est désactivé.
Indique qu'un écart est actif.
Le témoin jaune de la colonne témoin
clignote.
Indique qu'un conseil est présent.
Le témoin jaune de la colonne témoin reste
allumé.
Code d'alarme actif
Voir Codes d'erreur, page 13.
État du système
